CA6140车床用穿孔通风制动盘结构设计

　　在普通卧式车床的主轴制动系统中，制动盘是承担动能耗散、实现主轴快速停转的核心执行部件，其结构合理性直接影响车床的操作安全性、加工辅助时长与制动部件的使用寿命。这款适配CA6140系列车床的穿孔通风制动盘，在传统实心盘式制动结构的基础上做了针对性的结构优化，完全匹配CA6140车床主轴箱的安装空间与制动执行机构的动作行程，不需要对原有车床的制动钳、主轴连接法兰做任何改装即可直接替换安装。

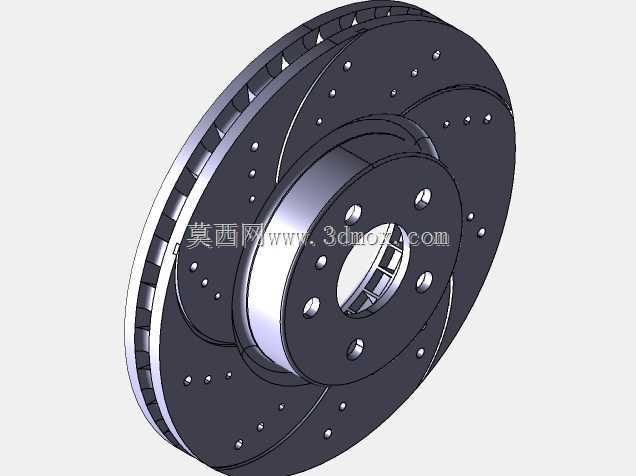

　　从实际应用场景来看，CA6140作为机械加工车间普及率极高的通用卧式车床，日常承担轴类、盘类零件的粗车、半精车加工任务，主轴在高速切削状态下具备较大的转动惯量，频繁的启停、换向操作会让制动副在短时间内积聚大量摩擦热，传统实心制动盘的散热路径仅能依靠盘体自身向空气传导热量，连续高频制动工况下盘体温度会快速升高，不仅会导致摩擦片摩擦系数衰减、制动距离变长，还容易引发盘体热变形，导致制动过程出现抖动、异响，严重时甚至会出现制动片烧蚀、盘体表面产生热裂纹的问题。这款穿孔通风结构的制动盘，在盘体的摩擦工作面上沿圆周方向均匀布置了多组径向贯通的通风孔，当主轴带动制动盘旋转时，贯通孔会形成持续的空气对流通道，将摩擦面产生的热量直接通过流动空气带出制动副区域，相比同尺寸实心制动盘，连续制动工况下的稳态工作温度可降低35%以上，有效避免热衰退问题的出现。

　　从设计思路层面拆解，这款制动盘的结构完全围绕CA6140车床的制动工况做匹配：盘体的中心安装孔尺寸、键槽宽度与深度严格对应CA6140主轴的输出轴端尺寸，安装定位端面的平面度控制在0.02mm以内，保证安装后盘体的端面跳动量符合车床主轴的回转精度要求，避免制动过程中出现单侧摩擦、制动拖滞的问题。盘体的摩擦工作面厚度预留了足够的磨损余量，按照普通加工车间日均300次制动的使用频率，单次大修周期内不需要更换制动盘；圆周方向布置的穿孔并非等直径直孔，而是采用了沿旋转方向略带倾斜的孔型设计，这种结构一方面可以提升旋转过程中的空气泵吸效应，强化通风散热效率，另一方面可以在制动过程中持续刮除摩擦片表面的磨屑，避免磨屑在摩擦面之间形成磨粒磨损，延长摩擦片的使用寿命，同时也能减少制动过程中的尖啸噪音。

　　在安装边界与尺寸适配方面，这款制动盘的外径尺寸严格匹配CA6140车床原有制动钳的摩擦片包络范围，不会出现摩擦片接触不全、制动扭矩不足的问题；盘体的总厚度比原有实心盘略薄，但通过合理的筋条布局保证了整体结构刚度，在最大制动扭矩下的轴向形变量控制在0.05mm以内，完全满足车床制动的刚度要求。盘体上的安装螺栓孔位置度公差控制在0.1mm以内，与主轴法兰的安装孔完全对正，安装时不需要额外修配，直接使用原有紧固件即可完成装配。通风孔的孔径与排布密度经过反复校核，既保证了足够的通风面积，又不会因为开孔过多导致摩擦面的有效接触面积不足，在散热效率与制动扭矩输出之间找到了合理的平衡点。

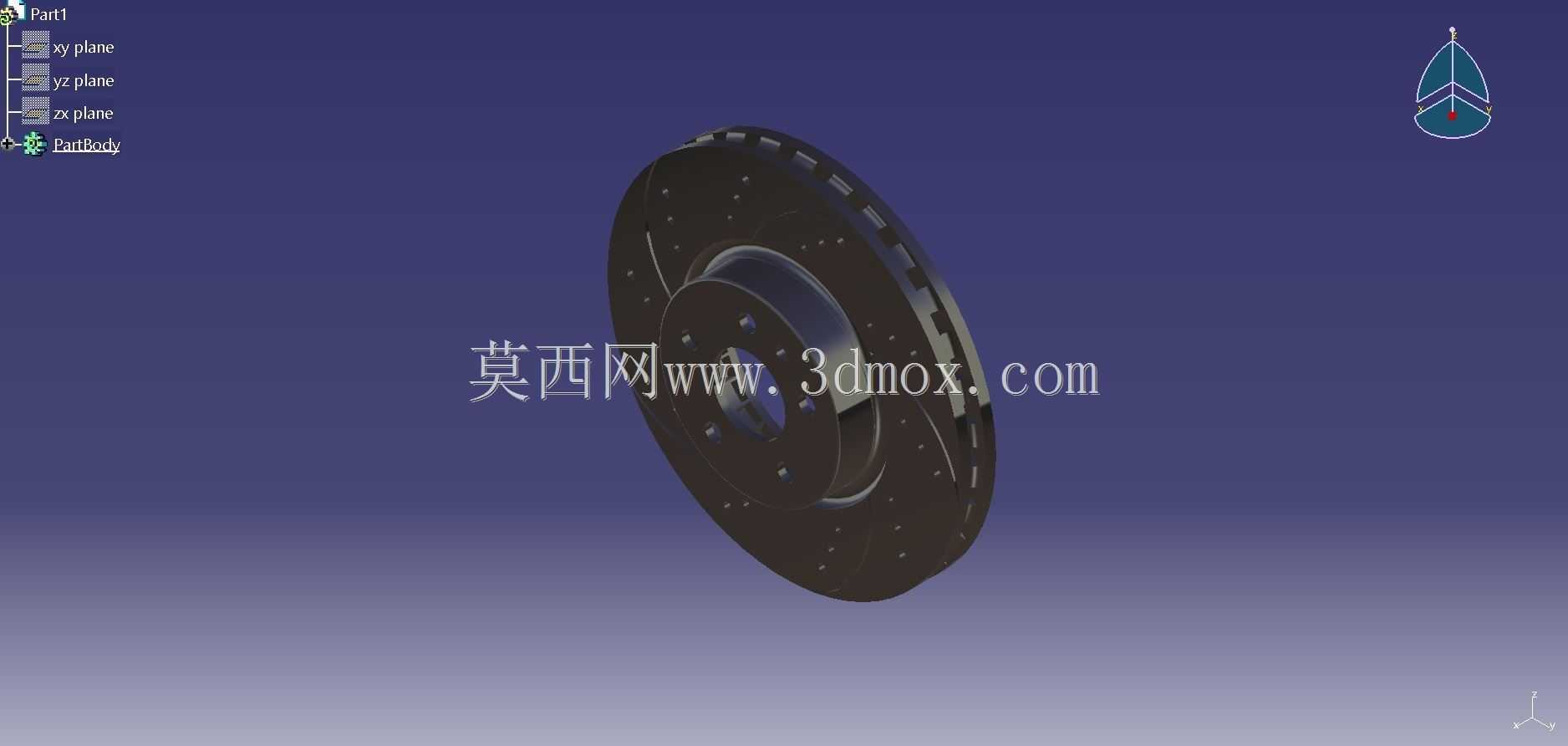

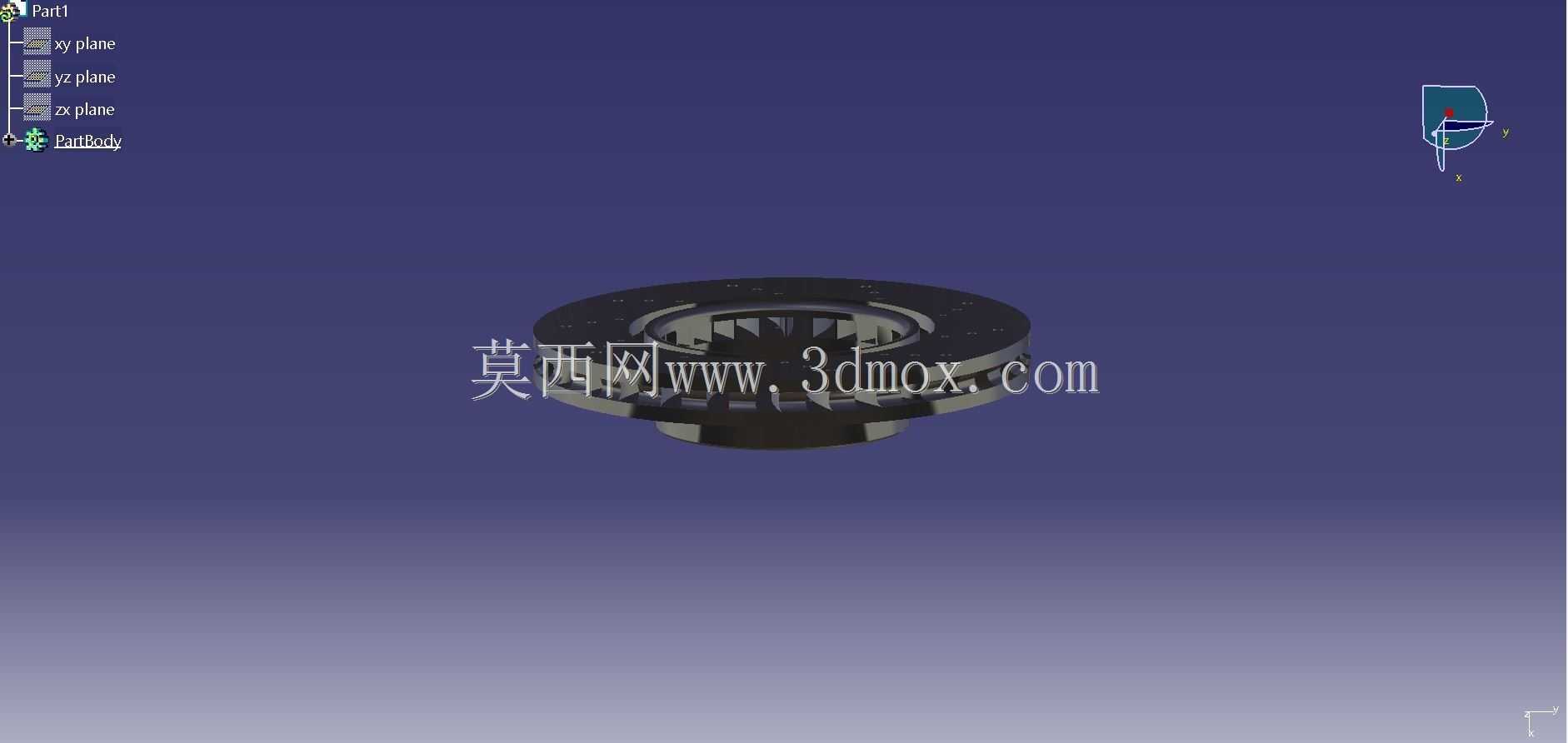

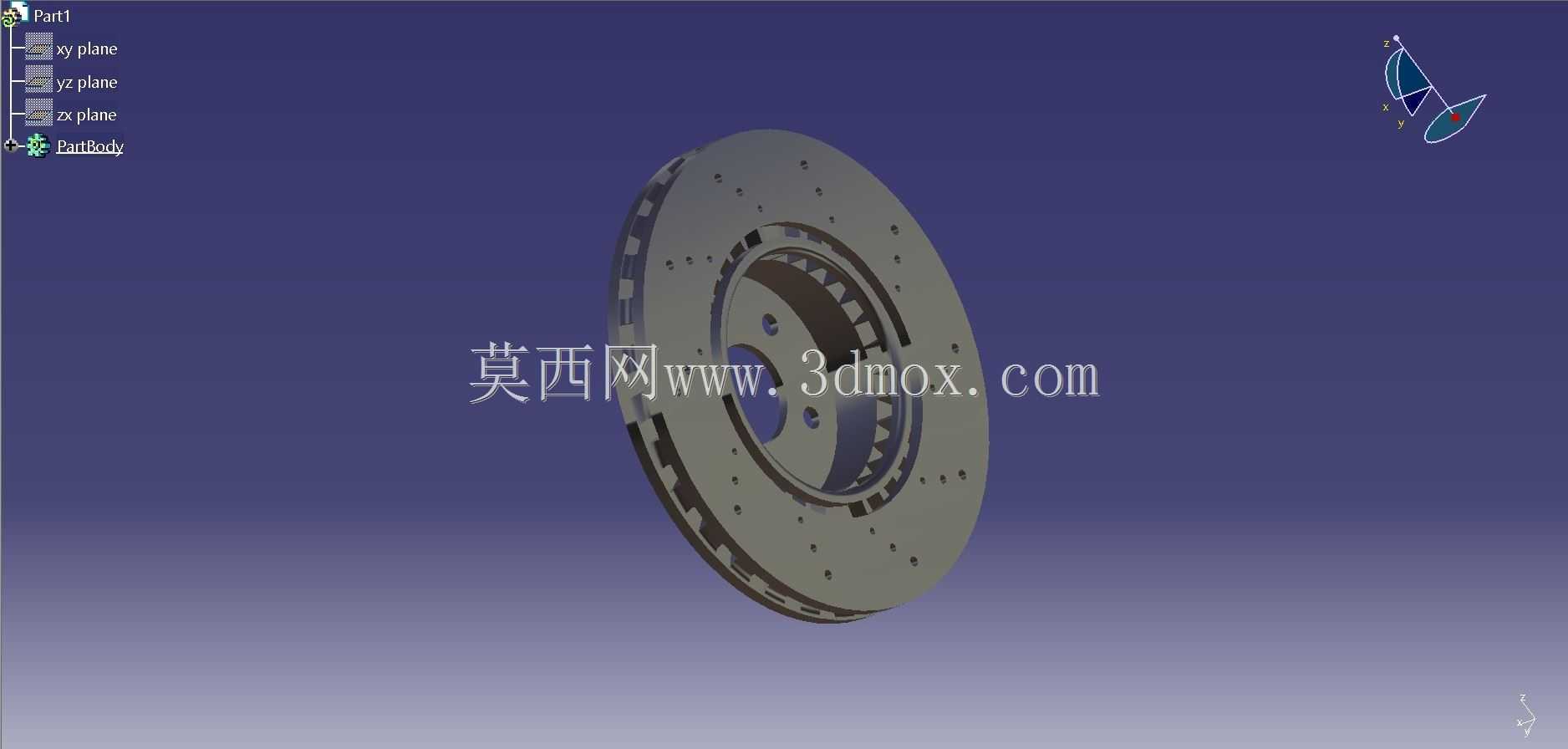

　　从实际使用的角度来看，这种穿孔通风结构的制动盘尤其适合加工任务饱满、主轴启停频繁的生产场景，比如批量零件加工、教学实训用车床这类制动频次远高于普通设备的使用场景，能够显著降低制动系统的维护频率，减少因为制动过热导致的停机维修时间。相比传统实心制动盘，其抗热变形能力更强，长期使用后盘体的平面度保持性更好，不需要频繁拆卸修磨盘体端面，能够有效降低设备的维护成本。在建模过程中，所有结构尺寸都严格遵循车床主轴系统的装配公差要求，安装定位面、摩擦工作面、连接孔位的参数都与原厂配件保持一致，可直接用于生产加工的尺寸参考，也可作为同类机床制动部件结构优化的设计参照。
