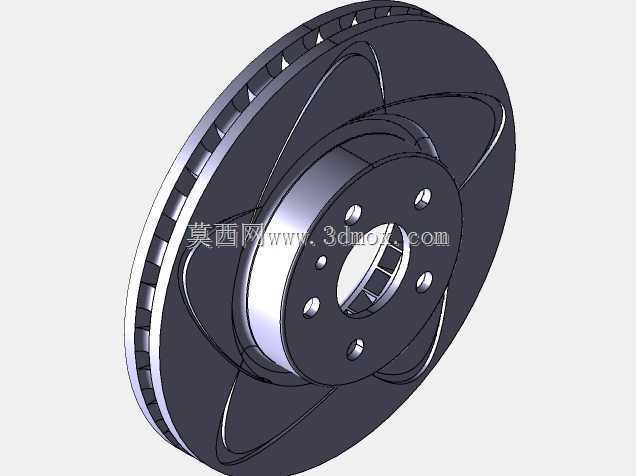

汽车用穿孔通风式制动盘结构设计

　　在乘用车与轻型商用车的底盘制动系统开发中，穿孔通风制动盘是盘式制动结构里应用占比极高的核心部件，区别于实心制动盘，这类结构主要匹配前轮制动位，部分性能取向车型会四轮全配，承担车辆行驶过程中动能向热能转化的核心耗散作用，直接决定连续制动工况下的制动稳定性与抗热衰退性能。从实际装车场景来看，这类制动盘的安装边界完全遵循主流乘用车的轮毂轴承合装基准，中心定位孔与轮毂轴头采用H7级间隙配合，周边均布的安装螺栓孔对应轮毂轴承座的固定螺柱，合装后制动盘的摩擦面跳动量需控制在0.05mm以内，避免制动过程中出现踏板抖动、摩擦片偏磨的问题。

　　设计这类穿孔通风结构时，首先要平衡散热效率与结构强度的矛盾：通风道的走向采用径向直道搭配周向导流的复合结构，摩擦面的穿孔并非垂直打通，而是带有微小的倾斜角度，一方面能在制动盘随车轮转动时，利用离心力将空气从通风道内侧吸入，顺着穿孔甩出，带走摩擦面产生的高温，相比同尺寸实心盘，连续10次全力制动后的盘面温度能降低18%-22%，有效减少热衰出现的概率；另一方面，倾斜穿孔可以在摩擦片与盘面接触时，刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面堆积形成光滑釉层，导致摩擦系数下降。

　　很多初做结构设计的工程师容易忽略穿孔的排布逻辑，实际建模时穿孔的位置需要避开制动盘的应力集中区，也就是安装螺栓孔的径向延伸带，同时周向排布采用不等距错位设计，避免制动时摩擦片与穿孔周期性碰撞产生制动噪音。通风道的壁厚设计需要兼顾铸造工艺性，过薄会导致铸造时充型困难、成品率低，过厚则会增加制动盘的整体转动惯量，反而提升车辆的非簧载质量，影响悬架的响应表现。从尺寸边界来看，这类制动盘的摩擦面外径通常根据车型整备质量匹配，整备质量1.5吨左右的家用车型，摩擦面外径多在280mm-320mm区间，摩擦面厚度28mm，磨损极限厚度24mm，使用过程中当盘面厚度磨损至极限值时必须更换，避免结构强度不足导致制动盘碎裂。

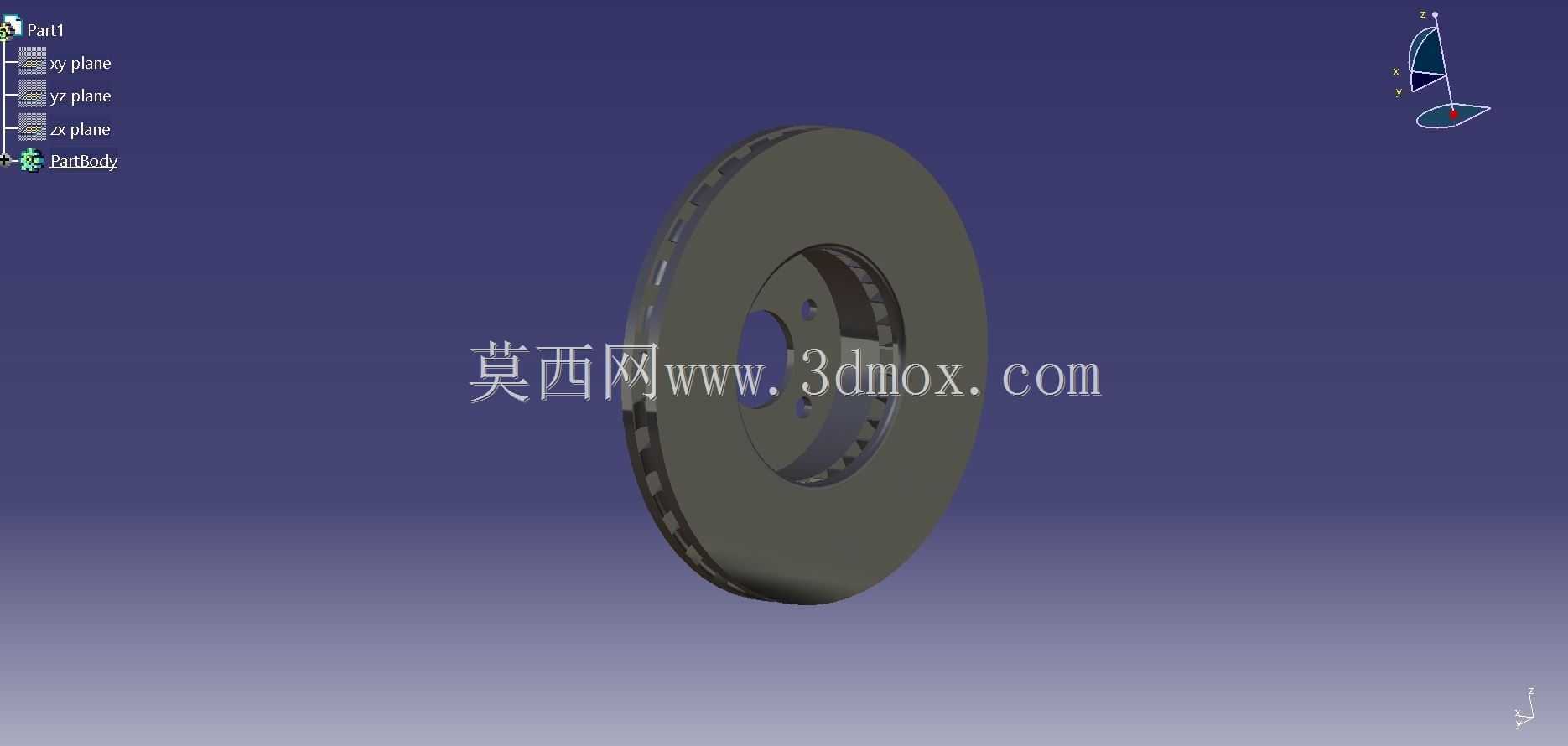

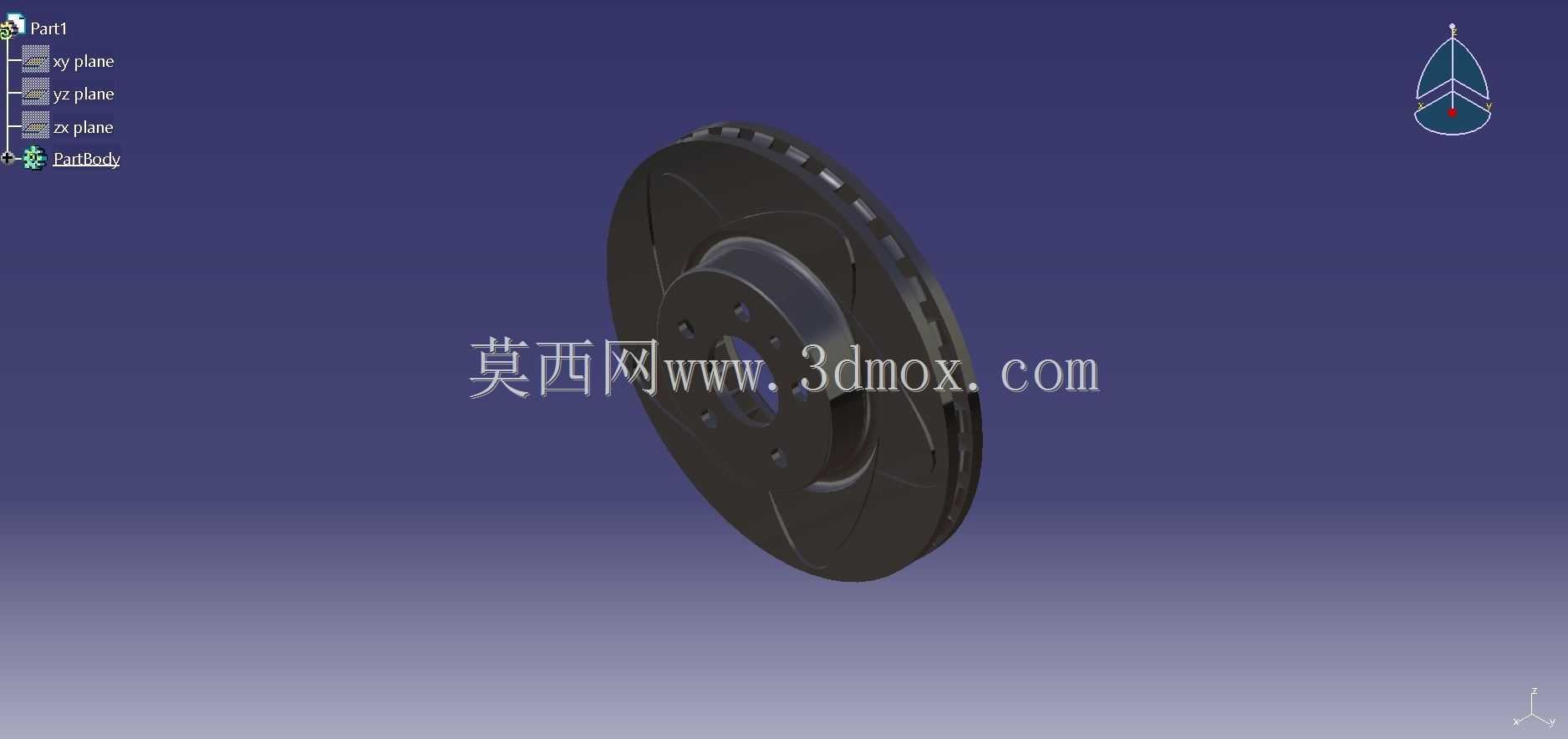

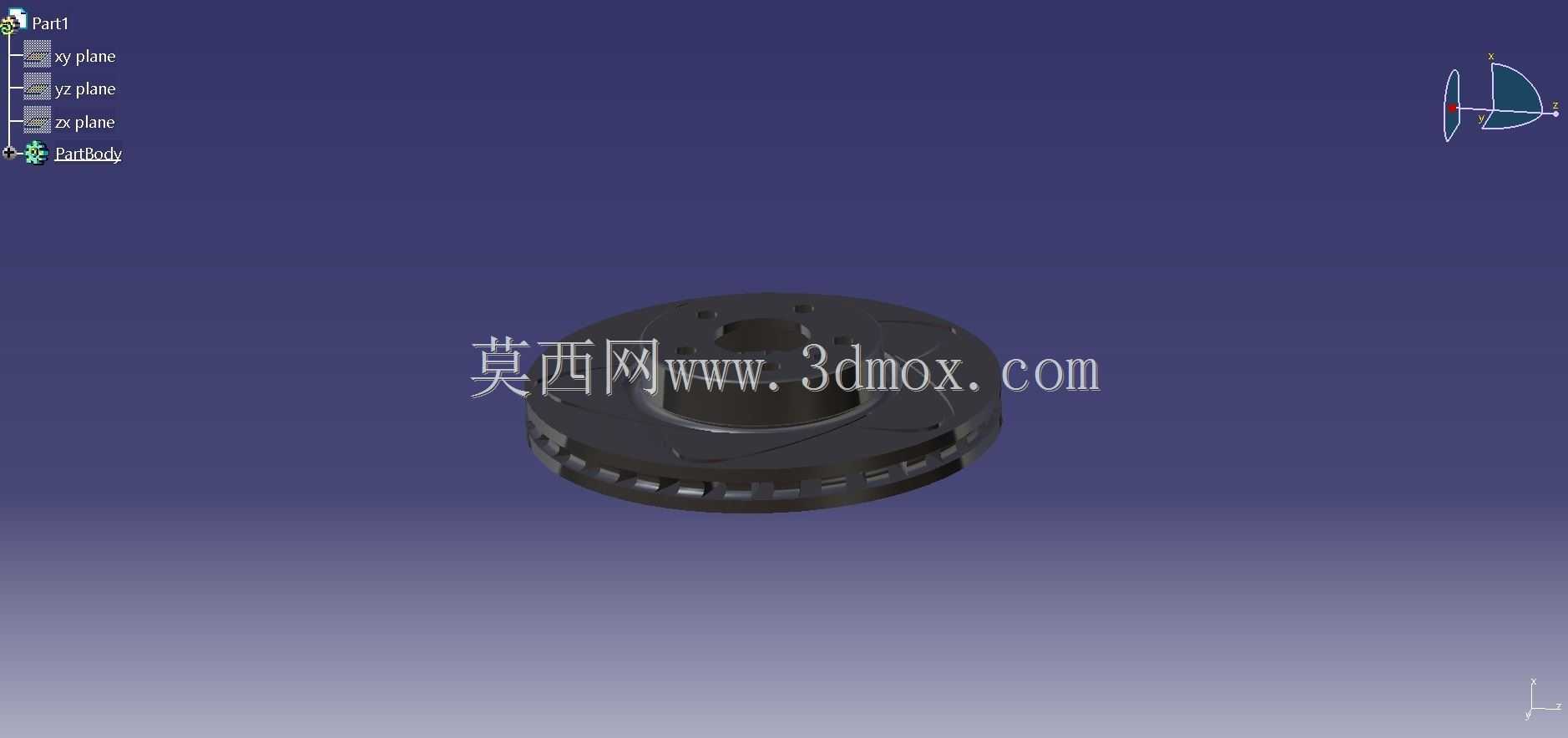

　　建模过程中需要重点关注几个配合面的公差要求：与轮毂轴头贴合的安装端面平面度需控制在0.02mm以内，中心定位孔的圆柱度不超过0.015mm，两侧摩擦面的平行度公差不大于0.03mm，这些形位公差直接决定装车后的制动平顺性。另外，穿孔的边缘需要做0.5mm的倒角处理，避免应力集中导致盘面在冷热交变工况下出现裂纹，毕竟制动过程中盘面瞬时温度可以达到600℃以上，车辆涉水时又会快速冷却，反复的热胀冷缩对结构的抗疲劳性能要求极高，穿孔边缘的倒角能大幅降低裂纹萌生的概率。

　　从实际使用场景的反馈来看，穿孔通风结构相比普通划线盘，在雨天行驶时的排水性能更优，盘面的积水可以通过穿孔快速排出，避免水滑现象导致第一脚制动失效；但也要注意，穿孔结构会一定程度上增加摩擦片的磨损速度，所以设计时穿孔的直径通常控制在8mm-10mm，过大的孔径会加剧摩擦片的磨耗，过小则无法起到有效的散热、排屑作用。整个制动盘的帽部深度需要匹配转向节的安装空间，避免与转向节、防尘罩发生运动干涉，建模时需要预留至少3mm的安全间隙，同时要考虑制动盘受热膨胀后的轴向伸长量，避免热态下与周边部件发生剐蹭。
