CA6140车床配套多槽传动滑轮结构

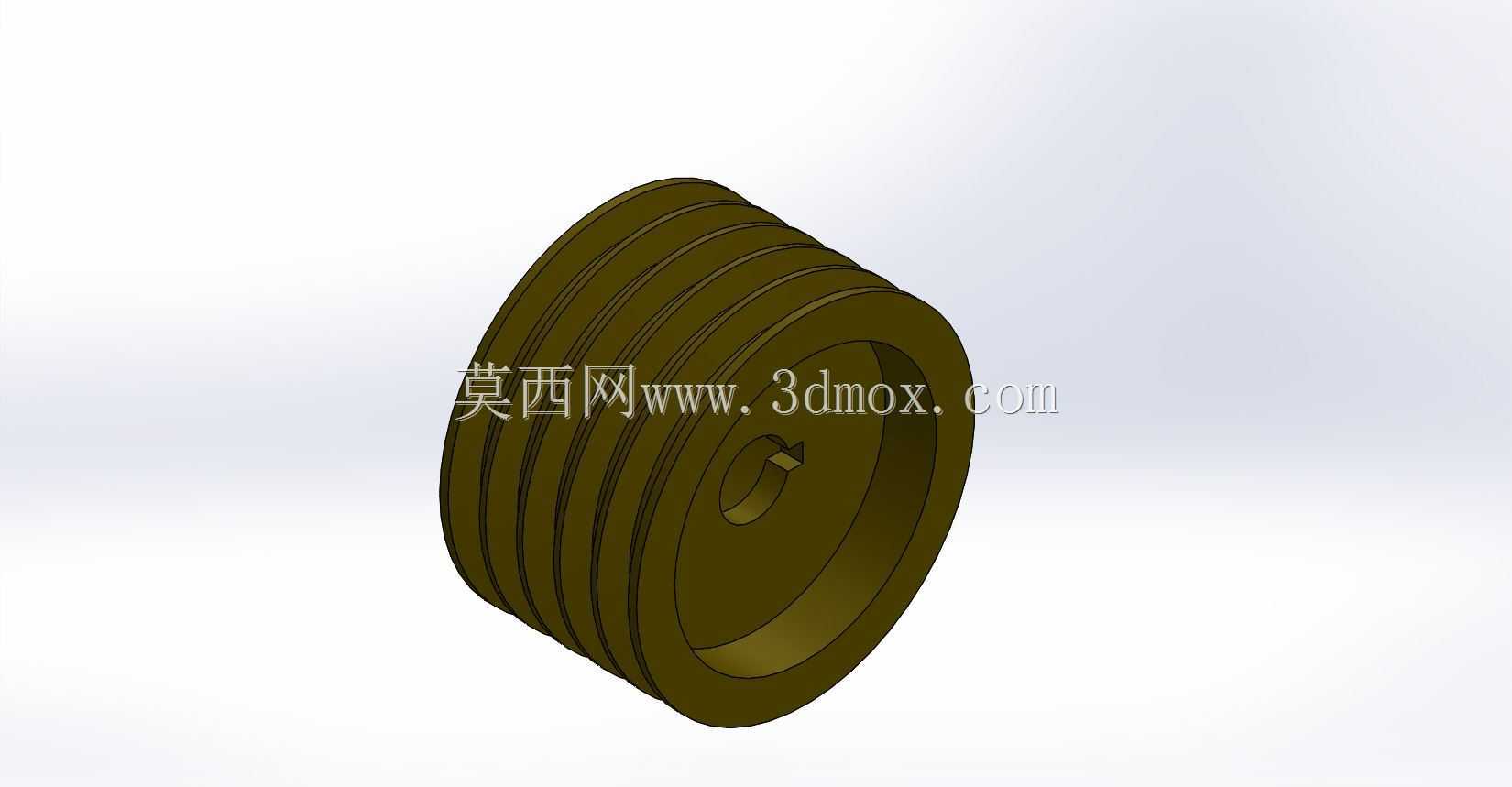

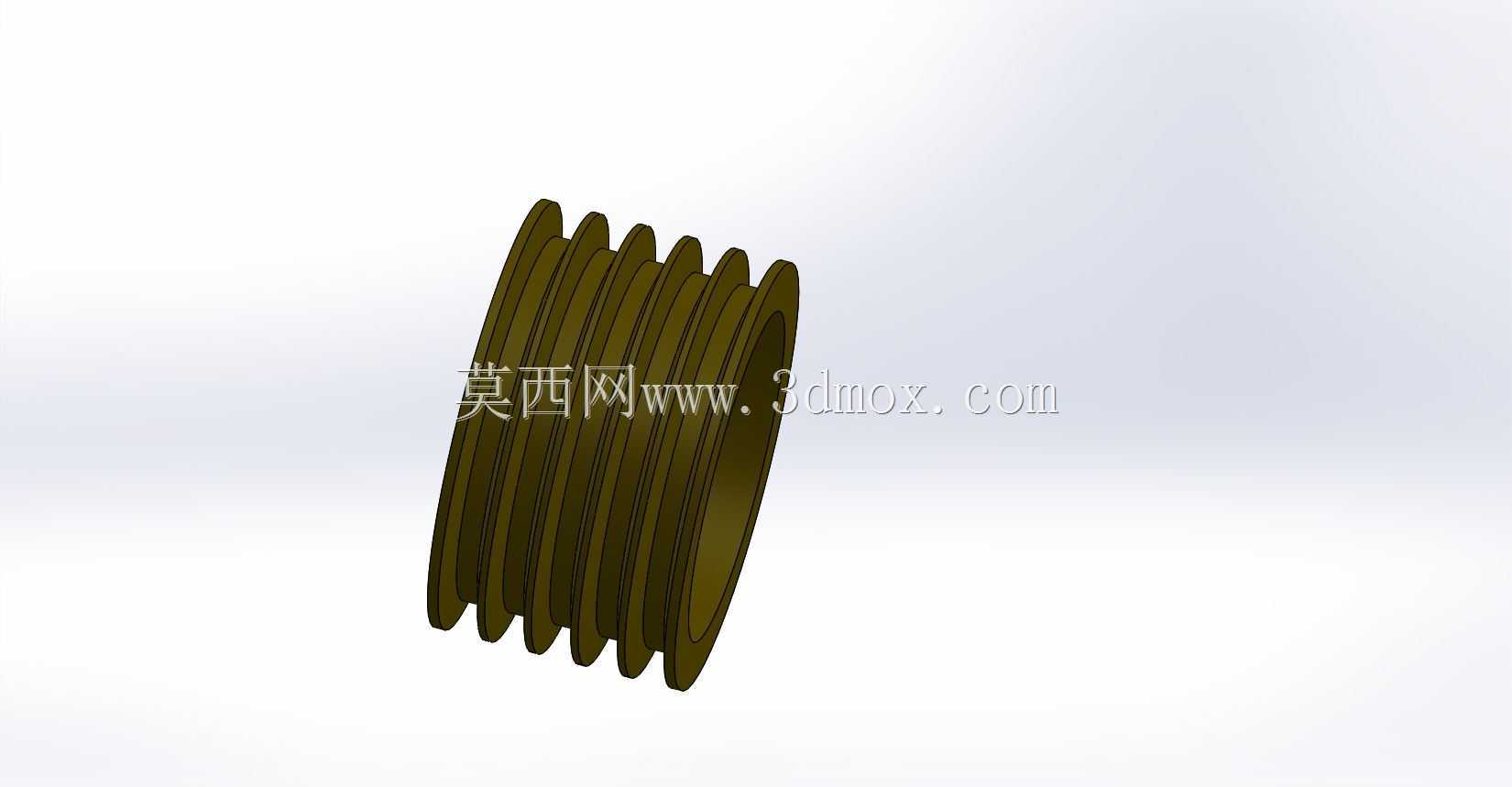

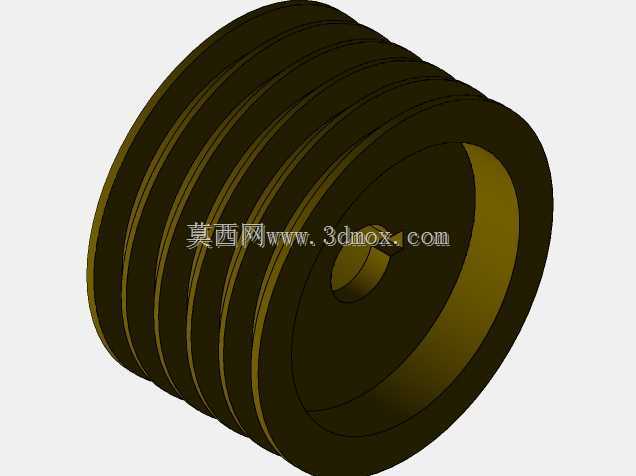

　　这款多槽滑轮是CA6140普通车床传动系统里的配套传动部件，主要承担主轴箱与进给箱之间的动力传递、转速切换环节的带传动负载，在车床的床头箱外侧、挂轮架附近的传动链路中，这类多槽滑轮是实现不同进给量、主轴转速匹配的核心传动件之一，日常加工中不管是外圆车削、端面车削还是螺纹切削工序，动力从电机输出后，都会经过带轮组的减速增扭传递到主轴，多槽的设计可以同时适配多根三角带的传动需求，避免单根带传动打滑、传动比失准的问题。从结构设计来看，这款滑轮采用了等距多楔槽的结构，槽型角度匹配标准A型三角带的截面参数，轮缘部分的槽底做了圆弧过渡处理，避免三角带在运转过程中出现应力集中割伤带体的问题，轮体的轮毂部分设计了通孔结构，可直接与车床的传动轴配合，

　　孔内可根据装配需求加装键槽，实现周向固定，避免传动过程中轮体与轴出现相对转动。轮体的辐板部分采用了等厚的实体结构，没有做减重孔设计，这是因为CA6140车床的传动带轮工作转速不算极高，实体辐板的结构刚性更好，在频繁启停、正反转切换的加工工况下，不会因为辐板刚性不足出现振动、摆差超标的问题，同时实体结构的加工工艺性更好，在车床自身的加工能力范围内就可以完成自制替换，不需要额外的复杂工装。从安装边界来看，这款滑轮的轴向宽度与CA6140车床挂轮架的安装空间完全匹配，轮体外径与原厂传动轮的传动比参数一致，替换安装时不需要调整电机与主轴箱之间的中心距，也不需要更换配套的三角带长度，直接拆装替换即可，轮体的端面做了倒角处理，

　　装配时可以顺利导入传动轴，不会出现卡滞、刮伤轴面的问题。在实际使用场景中，这类多槽滑轮除了CA6140车床的原厂配套使用外，也可以适配其他同传动功率、同中心距的普通卧式车床的传动系统改造，比如老旧C620车床的传动带轮磨损后，只要轴径、中心距参数匹配，也可以用这款滑轮替换，多槽的设计相比单槽带轮，传动扭矩可以提升40%以上，在重切削加工工况下，比如大切深车削45号钢工件时，不会出现皮带打滑丢转的问题，能保证主轴转速稳定，保障加工表面的粗糙度符合工艺要求。设计过程中，轮槽的节圆直径是严格按照传动比计算确定的，保证电机额定转速下，主轴的各档转速与原厂设计参数一致，不会出现转速偏高导致刀具磨损加快，或者转速偏低导致加工效率不足的问题，

　　轮槽的表面粗糙度控制在Ra3.2以内，减少三角带运转过程中的摩擦损耗，延长三角带的使用寿命，轮毂部分的长度与轴的配合段长度匹配，保证轴向定位可靠，不需要额外加装过长的轴套来填补间隙。在日常维护场景中，这类滑轮的磨损主要集中在轮槽的侧面，长期使用后轮槽磨损变宽会导致三角带下沉，出现传动比不准、皮带抖动的问题，这款滑轮的轮槽部分预留了足够的磨损余量，正常使用工况下可以满足多年的使用需求，当轮槽磨损到极限值后，直接整体更换即可，不需要做复杂的修复，维护成本较低。另外轮体的材质采用了常用的灰铸铁材质，减震性能好，运转过程中的噪音更低，同时灰铸铁的耐磨性优异，长期与三角带摩擦也不会出现过快的磨损，材质的成本也较低，适合批量生产或者单件自制替换。
