CA6140机床V型皮带滑轮传动组件结构

项目分类:通用机械零部件 发布时间:2023-11-23 ID:716774
  • CA6140机床V型皮带滑轮传动组件结构
  • CA6140机床V型皮带滑轮传动组件结构
  • CA6140机床V型皮带滑轮传动组件结构
  • CA6140机床V型皮带滑轮传动组件结构
  • CA6140机床V型皮带滑轮传动组件结构
  • CA6140机床V型皮带滑轮传动组件结构
  • CA6140机床V型皮带滑轮传动组件结构
  • CA6140机床V型皮带滑轮传动组件结构
  • CA6140机床V型皮带滑轮传动组件结构

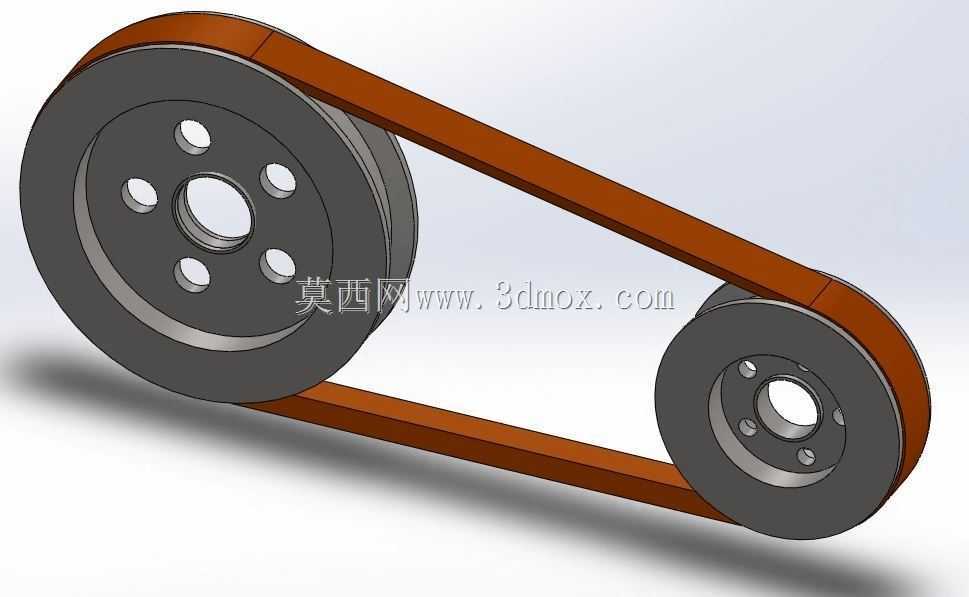

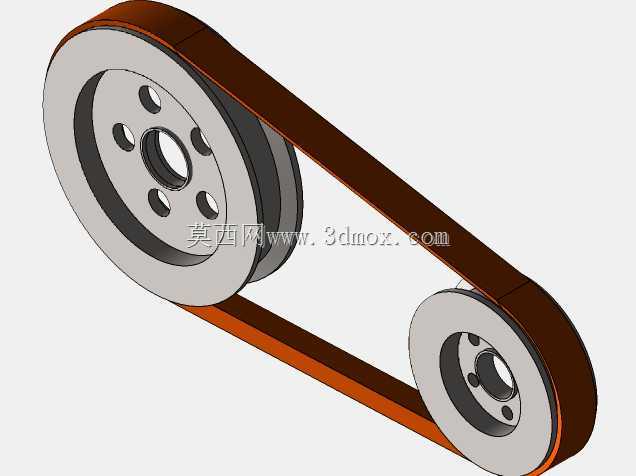

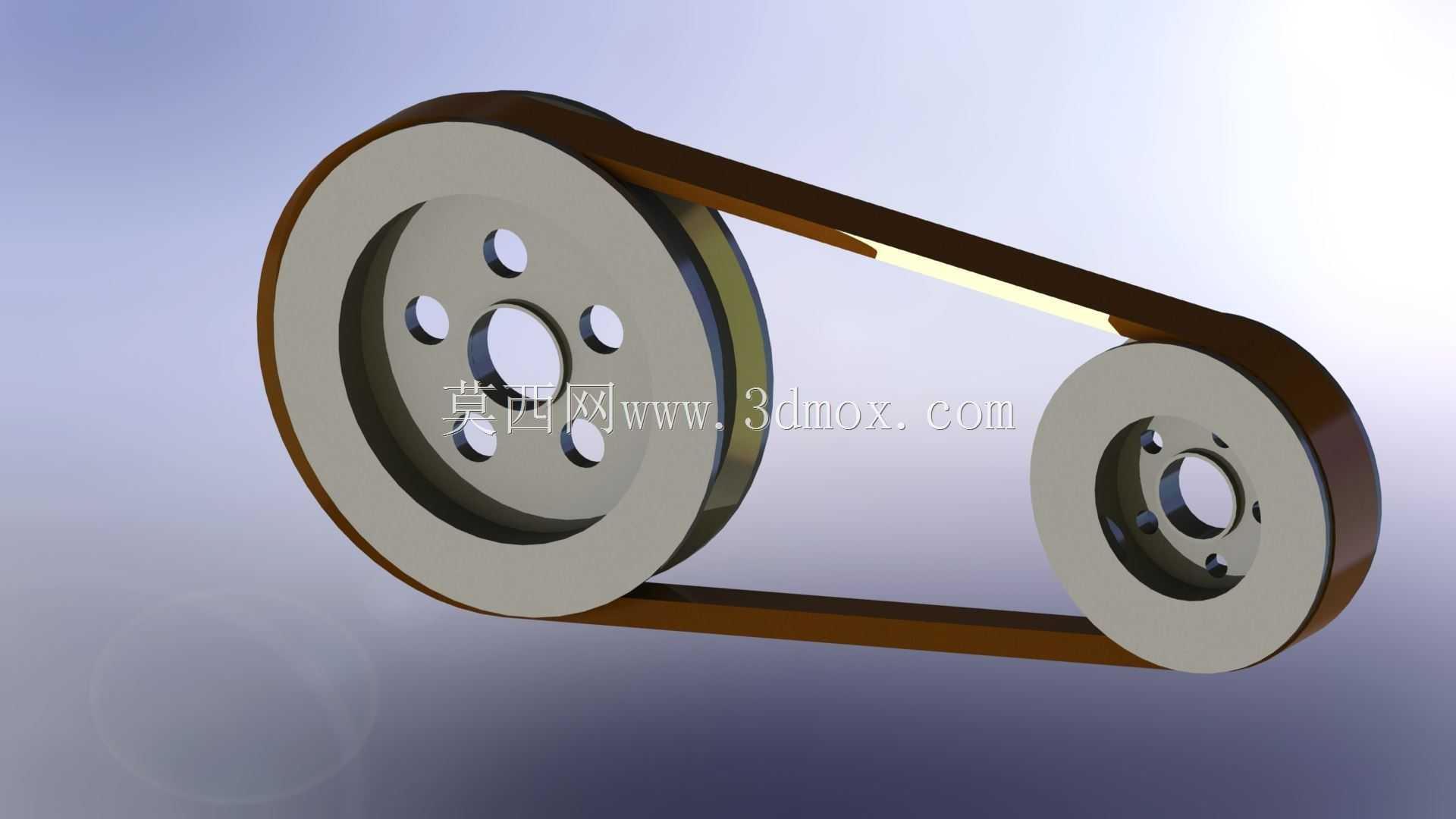

  这套V型皮带与滑轮组合传动结构,是CA6140普通车床主传动系统中负责动力传递的核心配套部件,在普通卧式车床的主轴箱与电机端动力衔接场景中承担核心传动作用,日常车间里的中小型金属切削机床、小型输送设备、农用加工机具的动力传递环节,也常能见到同结构的传动方案。从实际使用场景来看,这类带传动结构布置在机床电机输出端与主轴箱输入轴之间,不需要严格的轴系对中精度,安装时允许两轴存在小范围的平行度偏差,相比齿轮直接啮合传动,带体本身的弹性特性能缓冲电机启动瞬间的冲击载荷,当切削过程中出现过载、卡刀等极端工况时,皮带会在轮槽内发生打滑,避免硬性冲击打坏主轴箱内的齿轮组或者烧毁驱动电机,自带过载保护的特性让这类结构在中低速重载的通用加工设备上普及率极高。

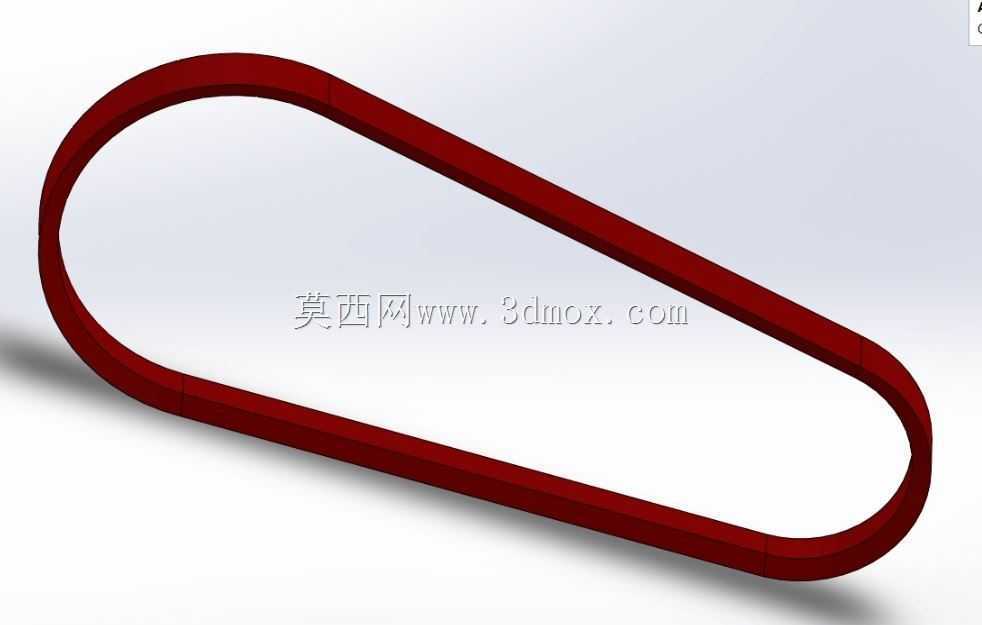

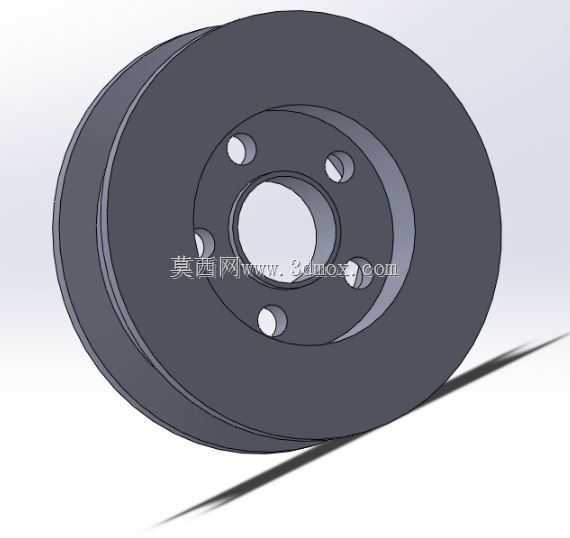

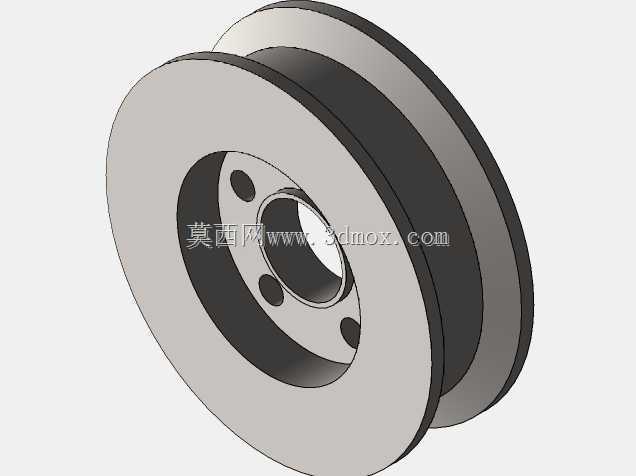

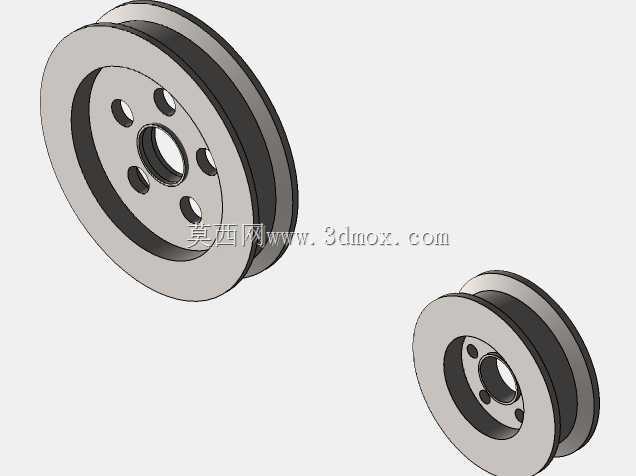

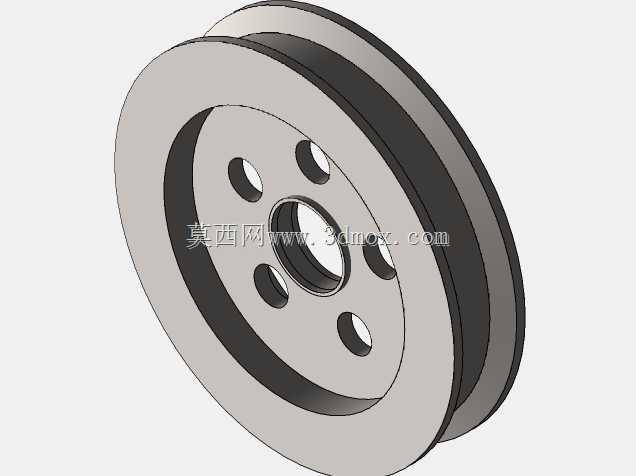

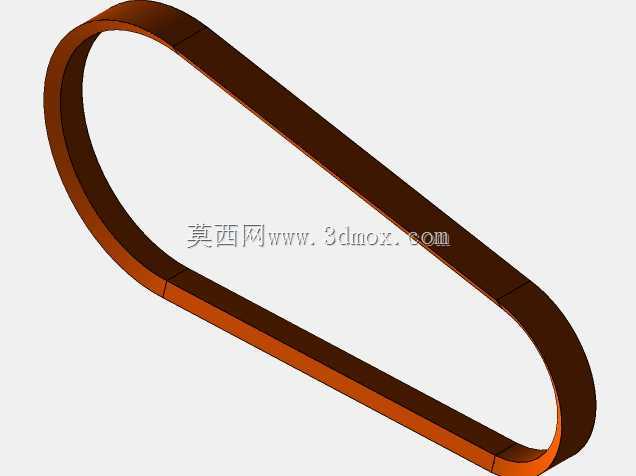

  从结构功能特性来看,两个带轮均采用灰铸铁材质加工,轮槽的楔角严格匹配V型皮带的标准截面角度,保证皮带嵌入轮槽后侧面能完全贴合,依靠接触面的摩擦力传递扭矩,不会出现平皮带传动容易打滑丢转的问题。大直径带轮安装在主轴箱输入轴端,小直径带轮安装在驱动电机输出轴端,通过直径差实现固定减速比的动力传递,匹配CA6140车床的主轴转速区间设计需求。带轮端面均设计了均匀分布的减重孔,在不降低轮体结构强度的前提下减少转动惯量,降低电机启动时的惯性负载,同时减重孔也能作为安装时的盘车着力点,方便调整带轮的周向位置、校准皮带张紧度。V型皮带采用环形橡胶加帘线骨架结构,外层的耐磨橡胶层直接与轮槽接触,内部的高强度帘线承受传动过程中的拉伸载荷,长期运行下的伸长率控制在合理区间,减少日常维护时的张紧调整频次。

  设计过程中首先要确定传动比参数,结合CA6140车床的电机额定转速、主轴最低与最高转速需求,计算两个带轮的节圆直径,同时校验小带轮的包角是否满足传动要求,避免包角过小导致传动效率下降、皮带过早磨损。两轴的中心距设计需要兼顾皮带的张紧行程与安装空间,中心距过小会导致皮带绕转次数过多加速疲劳老化,中心距过大则会出现皮带运行过程中上下拍振的问题,影响传动平稳性。轮槽的尺寸公差需要严格控制,槽面的粗糙度要达到加工要求,过于粗糙会加速皮带侧面磨损,过于光滑则会降低摩擦力导致传动打滑。安装边界方面,这套组件的整体外轮廓需要适配车床床头箱下方的安装腔体,大带轮的外圆不能与腔体护罩发生干涉,小带轮的安装位置要匹配电机输出轴的轴伸长度,键槽尺寸对应标准平键规格,保证扭矩传递可靠。皮带安装后的张紧度要调整到合适区间,用手指按压皮带中段,下沉量控制在带体中心距的百分之二左右最为合适,张紧过紧会加剧轴承磨损、增加皮带拉伸应力,张紧过松则会出现打滑丢转、传动效率下降的问题。

  实际运行过程中,这套传动结构的运行噪音远低于齿轮直接传动,不需要额外的润滑维护,只需要定期检查皮带的磨损情况、调整张紧度即可,维护成本极低。在建模过程中需要还原带轮的轮槽细节、减重孔分布、键槽结构,同时模拟皮带的环形绕转形态,保证装配状态下皮带与轮槽的贴合关系完全符合实际安装状态,能直接用于运动仿真分析,模拟不同张紧力下的皮带应力分布、传动过程中的速度波动情况,为实际的结构优化、参数调整提供参考依据。
