数显卡尺桌面固定收纳支架

　　车间里卡尺随手放在机床台面、料箱边缘或检验桌上，是很常见也很容易出问题的习惯。尺身被工件磕碰、测爪被铁屑垫伤、显示模块沾切削液，或者几个人共用时找不到量具，都会直接影响首件检验和过程抽检的效率。这个支架针对Mitutoyo 6英寸数显卡尺的使用状态做了定位设计，核心不是做一个简单托盘，而是让卡尺在非测量时段有固定归位位置，拿取时单手即可抽出，放回后尺身不会滚动、滑移或与金属台面直接接触。

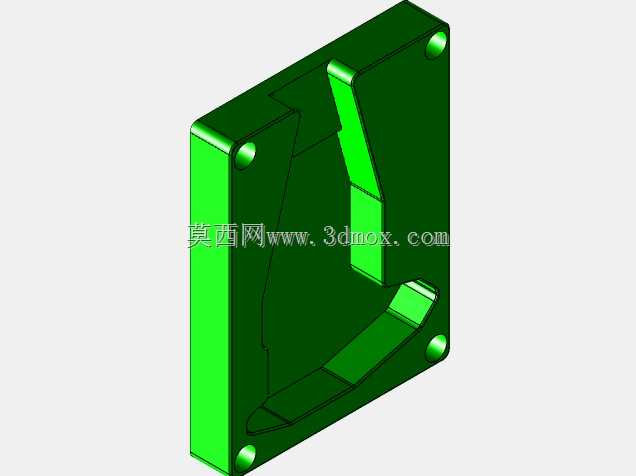

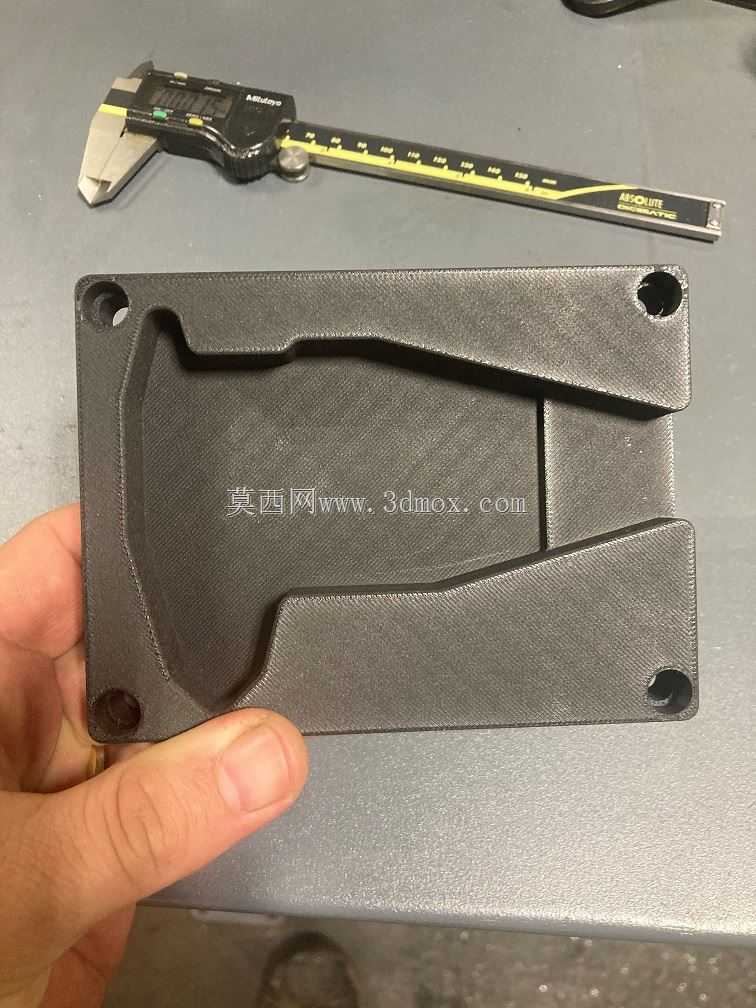

　　从结构上看，支架采用一块近似矩形的承载底座，四角设置沉头安装孔，可通过螺钉固定在工作台侧板、检验工位挡板、工具挂板附近或机床旁的立式安装面上。底座轮廓留出了足够的支撑面积，避免卡尺悬伸后产生翘动；中部开槽按照卡尺尺框、显示屏和尺身的相对位置进行避让，使数显模块能够自然落入定位区域，而细长尺身则沿槽向穿过支架。这样放置后，卡尺的重量主要由底座和定位面承担，测爪部位被限制在凹腔内，不会压在工作台面上，也减少了测尖与硬物相碰的机会。

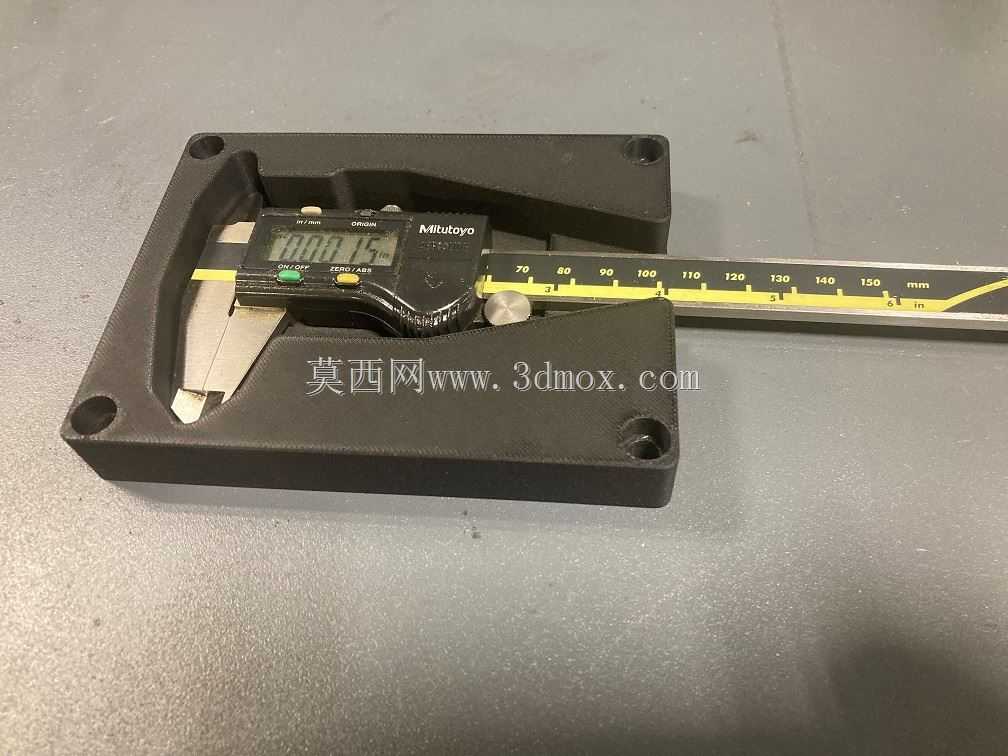

　　设计思路上，支架没有采用全包围盒体，而是使用开放式侧向通道。数显卡尺需要频繁拿取，如果做成封闭盒，取放时必须对准多个方向，反而降低使用意愿；开放槽位允许操作人员从上方放入、沿尺身方向抽出，视线不需要精确对位。底座两侧的立边形成侧向约束，能够限制卡尺绕长轴转动；前端凹腔围绕尺框和测爪设置，既保护薄弱的测量爪，又让显示屏区域保持可见。放回支架后，操作人员可以快速确认卡尺是否归零、显示是否正常，量具状态比散放时更容易管理。

　　安装边界方面，四角孔位适合在木质工装板、铝板、亚克力板或预制安装板上固定，孔位沉入后螺钉头不高于支撑面，避免划伤尺身。若用于桌面摆放，底座自身的平面轮廓也能提供稳定支撑；若用于垂直墙面安装，则需要保证螺钉承载方向与支架受力方向一致，卡尺放入后重心落在底座投影范围内。槽宽和支撑间距围绕标准6英寸数显卡尺的尺身厚度、尺框宽度和测爪外形确定，不宜在未校核干涉的情况下直接套用到不同品牌或大量程卡尺上。

　　实际加工场景中，这类支架适合布置在CNC车床旁检验台、装配工位、质检岛台或维修工具区。操作人员完成外径、内径、长度或台阶尺寸抽检后，可立即将卡尺归位，避免与锉刀、扳手、毛坯件混放。支架采用碳纤维增强PLA制作，能够在日常车间温度下提供较好的刚性和耐磨性，打印时应关注层间结合、支撑去除和孔位收缩；承载边与卡尺接触的位置可适当倒圆角，既减少应力集中，也避免长期取放时磨伤量具表面。

　　在建模时，需要重点处理三组关系：一是底座安装孔与槽体的间距，保证螺钉安装工具不与卡尺干涉；二是定位凹腔与数显模块、尺框、测爪之间的间隙，过紧会造成取放卡滞，过松则失去定位作用；三是支架壁厚与打印方向，立边承受卡尺侧向挤压，应避免沿薄弱层向受力。整体结构简洁，功能指向明确，把量具保护、工位定置和单手取放结合在一起，适合作为车间5S整理中的量具辅助工装使用。
