艺术浮雕造型装饰相框结构设计

　　日常做家居装饰类结构件设计时，这类带立体浮雕的相框属于兼顾装饰性与实用性的典型小件，不同于普通平板相框，它的核心设计难点在于浮雕造型与相框基体的一体化衔接，既要保证浮雕轮廓的立体感，又要控制整体壁厚避免注塑或者3D打印时出现缩痕、翘曲问题。先从应用场景来说，这类相框主要用于桌面摆放、墙面挂装两种场景，背面预留的挂孔结构要适配常规的水泥钉、无痕钉尺寸，底部的支撑脚开合角度要经过受力校核，保证摆放时不会因为重心偏移出现倾倒，尤其是浮雕部分突出于相框正面，重心会比普通相框更靠前，支撑脚的展开位置不能完全照搬普通相框的参数，要根据浮雕的重量分布调整支点位置。

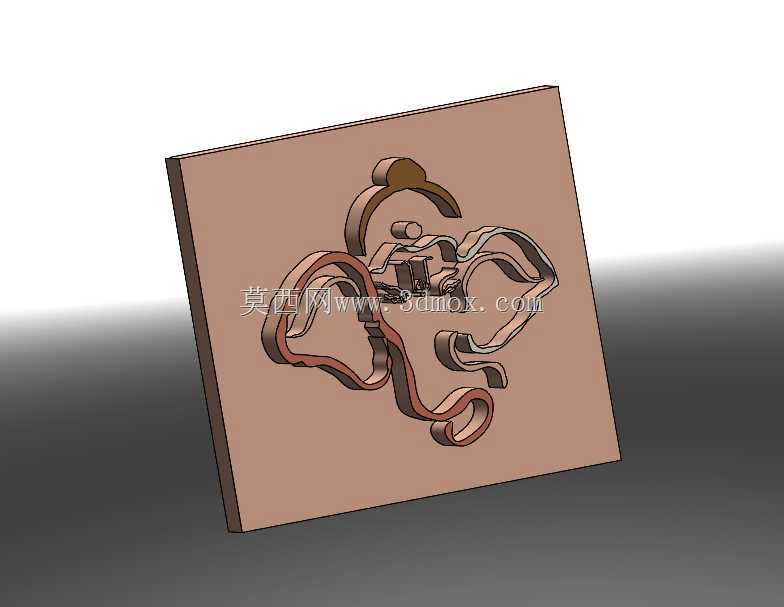

　　设计思路上，先确定相框的基础承载尺寸，常规适配6寸照片的内框尺寸留152102mm的照片放置位，边缘压边宽度留8mm，既可以压住照片边缘避免滑脱，又不会过多遮挡照片内容。浮雕部分的造型做了流线型的卷曲纹样，凸起高度控制在12mm以内，过高的话不仅会让整体厚度过大，包装运输时也容易出现磕碰断裂，浮雕的所有转角都做了R1.5以上的圆角过渡，一方面是避免尖锐边角划伤使用者，另一方面是加工时刀具走刀更顺畅，不会出现清角不到位的问题。基体部分的壁厚统一取2.5mm，浮雕区域因为有造型凸起，背面做对应的减胶处理，把壁厚差控制在1mm以内，防止成型时表面出现缩印。

　　安装边界方面，相框整体外轮廓尺寸控制在200180mm范围内，不管是桌面摆放还是墙面挂装都不会占用过多空间，背面的照片取放槽做了1.2mm的深度，搭配透明PVC片和硬纸板背板，取放照片时不需要额外工具，直接从侧边槽位滑出背板即可。浮雕与基体的衔接处做了2mm的过渡斜面，避免直角衔接带来的应力集中，哪怕是不小心从桌面高度掉落，衔接位置也不会轻易出现断裂。实际使用中，这类带立体造型的相框比普通平板相框的装饰性更强，不需要额外搭配装饰画框，本身的浮雕造型就可以作为桌面陈设的视觉焦点，适合放在书房、客厅的置物架上，也可以作为工艺礼品的配套包装构件，放置纪念照片、定制相片。

　　结构校核的时候要重点关注两个部分，一是挂装孔的位置，要设置在整体重心的上方15mm处，挂装后不会出现歪斜，挂孔的直径做5mm，孔边缘做加厚处理到4mm，避免挂装时孔位开裂；二是支撑脚的转轴位置，采用过盈配合的转轴结构，开合阻尼控制在合适范围，展开后可以稳定停在需要的角度，不会因为轻微触碰就收拢。浮雕的造型细节做了分层处理，最外层的轮廓凸起最高，内层的纹样依次降低高度，形成自然的层次立体感，不会因为所有造型都在同一高度显得呆板，同时分层的结构也让成型时的材料流动更顺畅，不会出现局部缺胶的问题。
