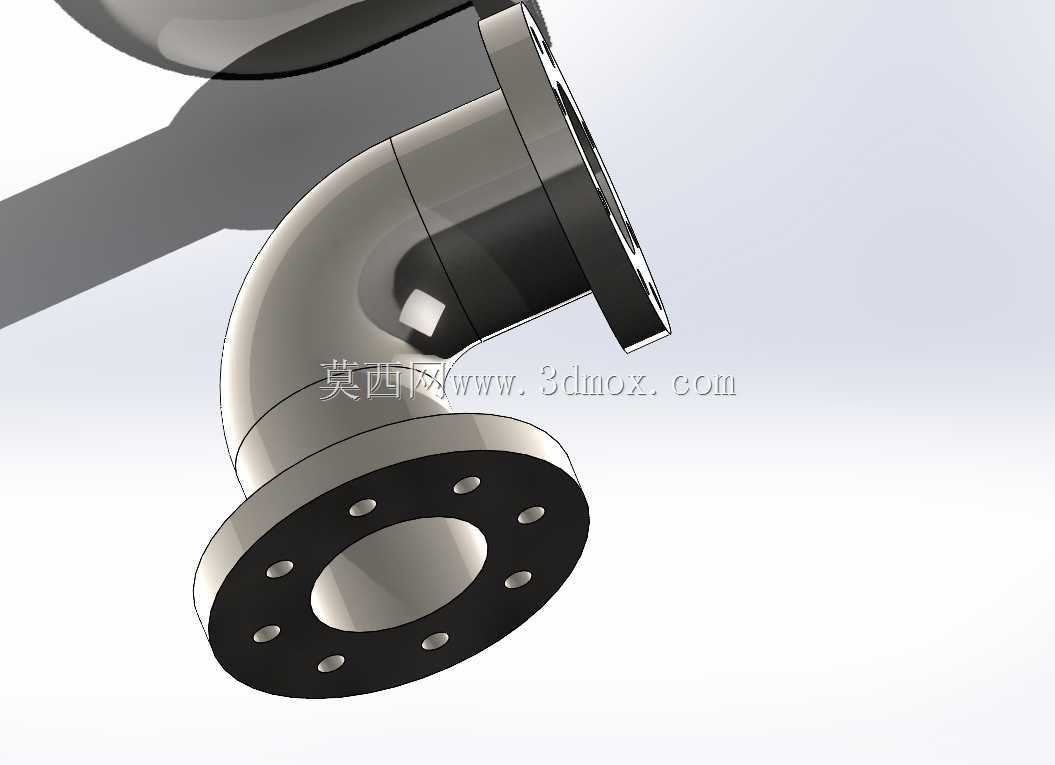

带法兰连接结构90度弯管接头设计

　　这款90度法兰式弯管接头，主要应用在工业管路系统需要改变流体输送方向的节点位置，常见于化工流体输送、市政给排水、暖通空调循环管路、工业设备液压与气动回路等场景，承担管路转向同时兼顾两段不同轴向管路的刚性连接需求，相比螺纹连接的弯头，法兰连接形式更适配大管径、中高压工况的管路布设，密封可靠性更强，后期拆装维护也更便捷。从结构设计来看，整体采用等径90度弯转结构，弯曲段的曲率半径经过管路流阻优化，避免直角弯折带来的流体紊流、压损过大问题，减少输送过程中的能耗与管路冲蚀风险。两端的法兰盘采用标准凸面法兰结构，法兰端面上均匀布设螺栓过孔，孔位的分度圆直径、孔径大小匹配对应压力等级的法兰标准，安装时可通过穿装螺栓配合法兰间的密封垫片，

　　实现两段管路的刚性密封连接，法兰盘与弯管主体的过渡位置做了圆弧过渡处理，避免应力集中，提升整体结构强度，应对管路运行过程中的振动、压力波动载荷。设计过程中首先确定管路通径参数，匹配对应公称压力下的法兰尺寸边界，弯管段的壁厚根据输送介质压力、材质特性计算得出，保证承压能力满足工况要求，同时控制整体重量避免不必要的材料浪费。安装边界方面，两端法兰的端面分别垂直于两个相互垂直的管路轴向，安装时需保证两端法兰与对接管路法兰的同轴度，螺栓需按对角顺序分次紧固，避免法兰偏斜导致密封失效，弯管的弯曲段外侧预留足够的安装操作空间，避免与周边管线、设备结构产生干涉。弯管内壁做光滑过渡处理，减少流体输送过程中的阻力，同时避免介质残留堆积，

　　适配洁净度要求较高的流体输送场景。法兰端面的密封面粗糙度满足密封垫片的压合要求，保证在额定压力下无渗漏风险。整体结构采用一体化建模思路，弯管与两端法兰为刚性连接结构，建模过程中对过渡圆角、螺栓孔位置、法兰厚度等参数做全参数化关联，可根据不同的通径、压力等级需求快速调整参数生成对应规格的接头模型，方便不同管路设计场景下的选型调用。在实际设备配套中，这类弯管接头常配套在泵组进出口、换热器管路接口、反应釜物料输送端口等位置，适配金属管材、复合管材等多种管路的连接需求，相比焊接式弯头，法兰连接的形式不需要现场焊接作业，降低现场安装的施工难度，也方便后期管路检修时的拆卸更换，减少运维成本。建模时对法兰螺栓孔的位置做了阵列特征处理，保证孔位的分度精度，避免安装时出现螺栓无法穿装的问题，弯管段的内外壁保持等壁厚结构，保证整体结构的强度均匀性，避免局部壁厚过薄导致承压不足，或是壁厚过厚带来的材料成本增加、整体重量过大的问题。
