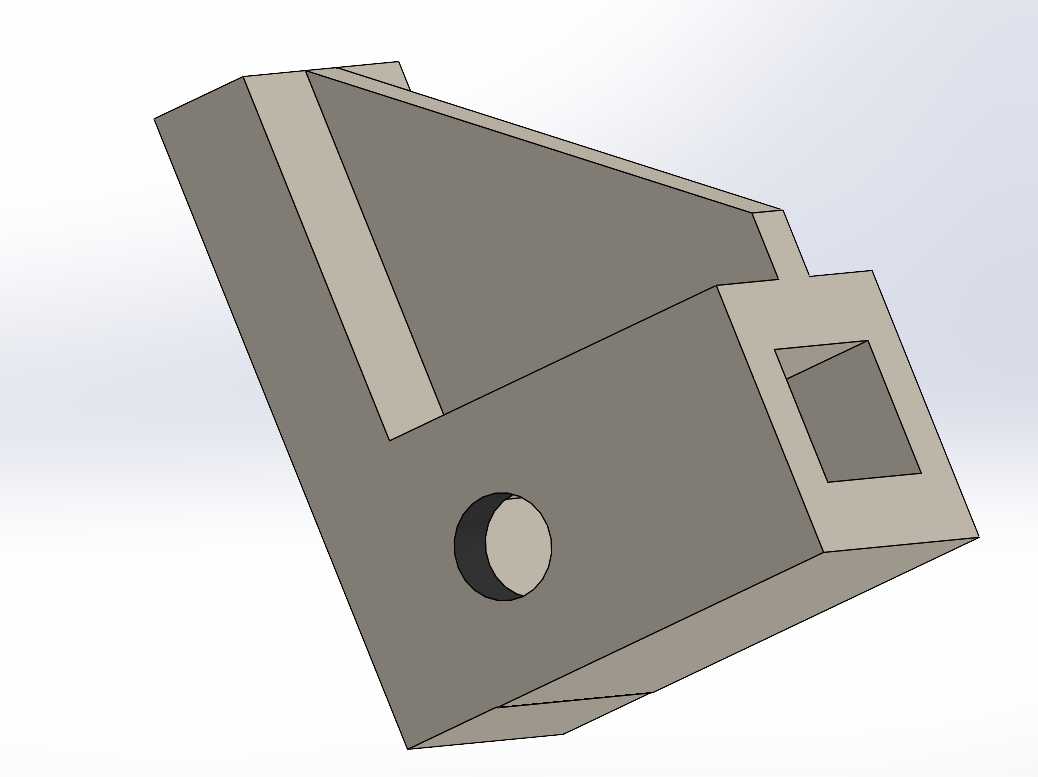

在普通车床的溜板箱辅助定位、刀架侧置支撑以及小型工装的快换锁紧场景中,这类斜置式支撑块是非常常见的功能性零件,很多刚接触机床结构设计的从业者往往会忽略这类小零件的细节设计,导致实际装配后出现定位偏移、锁紧失效的问题。从结构本身来看,该零件整体采用楔式斜角布局,主体的大斜面是核心的定位贴合面,设计时需要保证该面的平面度公差控制在0.02mm以内,斜面与底面的夹角误差不能超过±0.05°,否则在与对应斜向导轨面贴合时会出现线接触而非面接触,长期受载后容易出现压溃变形,直接影响定位精度。零件侧部的通孔是锁紧螺栓的穿装位,孔位与零件安装基准面的垂直度需要严格控制,螺栓锁紧时的压紧力会通过孔周的实体区域均匀传递到斜向贴合面,若孔位歪斜,
锁紧时会产生额外的侧向分力,不仅会把支撑块顶偏,还会加剧配合面的磨损。零件端部的方形凹槽是快换定位的卡位结构,设计时凹槽的两个相邻侧面需要与主体斜面保持严格的位置度要求,装配时可以直接卡入工装台的对应凸台,不需要额外调整位置就能快速完成初定位,能大幅缩短工装更换的辅助时间。从安装边界来看,这类支撑块的整体厚度需要匹配对应机床的安装槽宽度,零件底部的平直边是安装时的基准靠面,装配时需要先将该面与安装槽的基准边贴实,再穿入锁紧螺栓预紧,预紧过程中需要用百分表打表检测斜面的位置度,确认无偏移后再按对角顺序逐步拧紧螺栓,避免单侧受力导致零件翘起。在实际使用场景中,这类支撑块除了用于机床的辅助定位,还可以作为小型焊接工装的斜向支撑座,
或者非标检测夹具的定位挡块,不同使用场景下对零件的材质要求有一定区别:用于机床内部受往复载荷的场景时,一般选用45号钢调质处理,表面硬度达到HB220-250即可,配合面做高频淬火提升耐磨性;如果是用于工装类的轻载场景,也可以选用铝合金材质做硬质阳极氧化处理,降低整体重量方便快换操作。设计这类零件的时候,很多新手容易犯的错误是把斜面的角度做的过大或者过小,角度过大时楔紧力不足,受振动容易松脱,角度过小则会出现自锁效应,拆卸的时候需要额外敲击才能取出,长期使用会损伤配合面,一般这类支撑块的斜面角度选在6°-8°之间最为合适,既能保证足够的锁紧摩擦力,又不会出现拆卸困难的问题。另外零件上的通孔边缘需要做0.5mm的倒角处理,
既可以去除加工毛刺,也能避免螺栓穿装时刮伤螺纹表面,端部方形凹槽的内角处需要留出0.2mm的退刀槽,避免铣削加工时内角出现清根不到位的问题,导致装配时与凸台发生干涉。零件的所有非配合面只需要做普通的去毛刺处理即可,不需要过高的表面粗糙度要求,配合面的粗糙度需要控制在Ra1.6以下,保证贴合时的接触面积达到85%以上,这样受载时的压强分布更均匀,不会出现局部应力集中导致的零件变形。在三维建模过程中,需要优先确定安装基准面的位置,再以基准面为参照推导斜面角度、孔位坐标以及凹槽的位置尺寸,所有尺寸的公差配合需要结合实际安装场景确定,不能直接照搬通用公差,比如锁紧孔与螺栓的间隙配合一般选H11即可,定位凹槽与凸台的配合则需要选H8/h7的小间隙配合,保证定位精度的同时不会出现装配卡滞。这类零件虽然结构简单,但是在机床整体的精度保持性上起到很关键的作用,很多机床出现加工精度漂移的问题,往往就是这类小支撑件出现磨损或者松动导致的,设计时不能因为零件尺寸小就忽略公差要求和工艺合理性。
