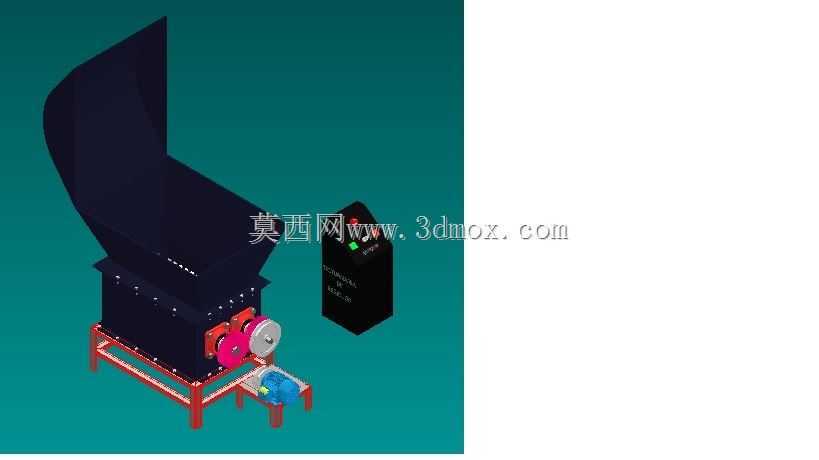

工业废料破碎处理设备三维结构设计

　　这款破碎处理设备的三维结构设计，核心围绕固体废弃物减容处理的实际工况展开，在中小型固废处理站点、机加工车间边角料回收、包装废弃物预处理场景中都能适配。从结构布局来看，设备采用上宽下窄的倾斜进料腔体设计，进料口做了外扩式导料结构，能够避免大块物料投入时发生卡滞，倾斜的腔体内壁可以引导物料依靠自重滑向破碎作业区，不需要额外增设进料推料机构，简化了整体传动链路。腔体下部的破碎作业区采用双辊式破碎结构，辊轴上排布的破碎刀头采用错落式安装布局，相邻刀头的切削轨迹存在重叠区域，能够避免物料在辊轴间隙发生漏料，针对硬质塑料、轻薄金属边角料、木质包装废料这类常见工业废弃物，都能实现稳定的剪切破碎，出料粒度可以通过调整辊轴间隙来适配不同的后续处理需求，比如直接填埋的废料可以调大间隙提升处理效率，需要回收再加工的物料则调小间隙保证出料粒度均匀。

　　设备的支撑机架采用型钢焊接框架结构，底部预留了设备安装的地脚螺栓固定孔位，整体机架的高度设计充分考虑了出料输送设备的安装空间，破碎后的物料可以直接从腔体下部的出料口落到下方的皮带输送机或者集料箱内，不需要额外增设出料导料结构。机架的侧方预留了传动组件的安装位，带轮传动结构设置在机架外侧，配套的防护壳体能够避免作业过程中杂物卷入传动部件，同时也方便后期维护时快速拆卸检查皮带张紧度、带轮磨损情况。驱动电机独立安装在机架侧方的延伸安装座上，安装座上预留了电机位置调整的长圆孔，能够在皮带磨损松弛时调整电机位置张紧皮带，不需要拆解其他结构部件。

　　设备配套的独立控制柜体采用立式落地安装设计，柜体与主机之间通过预留的走线槽连接，柜体上设置了启动、停止、急停以及过载保护的相关控件，安装位置距离主机作业区保持了足够的安全操作距离，操作人员在投料作业时可以方便地观察设备运行状态，同时也能避免破碎过程中飞溅的物料磕碰柜体。从安装边界来看，设备整体的占地尺寸适配中小型车间的空间布局，不需要做特殊的地基处理，只需要在平整的硬化地面上通过地脚螺栓固定即可，进料口的高度匹配人工投料或者小型机械臂辅助投料的作业高度，不需要额外搭建投料操作平台。

　　在结构设计的细节处理上，破碎腔体的内壁做了加厚耐磨衬板的安装预留位，衬板采用可更换的螺栓固定结构，当长期作业导致衬板磨损后，可以直接拆卸更换衬板，不需要整体更换腔体结构，大幅降低了设备的后期维护成本。辊轴的两端采用带座轴承支撑结构，轴承座通过螺栓固定在机架两侧的安装板上，安装板的加工精度保证了两根辊轴的平行度，避免长期运行过程中出现辊轴偏磨、刀头干涉的问题。设备的整体重量分布经过优化，重心落在机架的中心区域，运行过程中即使处理硬度较高的物料，也不会出现明显的振动偏移，不需要额外加装配重结构。针对不同的处理物料特性，这款结构还可以灵活调整刀头的材质与排布密度，比如处理金属边角料时更换硬质合金刀头，处理木质废料时更换带切削刃的刀头，不需要改动整体的机架与传动结构，具备较强的工况适配能力。
