移动式塑料破碎回收处理设备结构

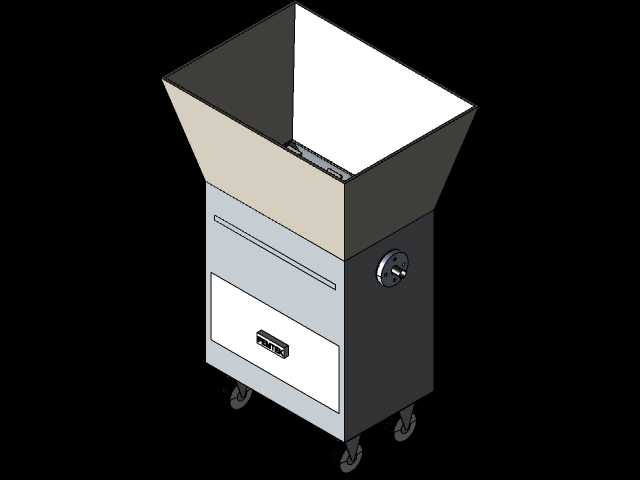

　　这款设备主要面向中小型塑料加工车间、废品回收站点的零散塑料废料处理场景，针对生产过程中产生的塑料瓶盖、薄壁塑料包装件、小型注塑浇口料等体积偏小的硬质塑料废料做在线破碎减容处理，替代传统的人工归集后集中转运至大型破碎线的作业模式，减少废料堆存占用的车间空间，降低零散废料转运过程中的散落污染风险。设备整体采用立式分层布局，上部为扩口式进料料仓，料仓采用上宽下窄的倒梯形溜槽结构，进料口做外翻折边处理，避免投料时塑料件滑落至设备外部，料仓内壁做光滑过渡设计，无直角积料死角，投入的塑料废料可依靠自重顺畅滑入下方破碎腔，无需额外设置推料机构，简化了整体传动结构。破碎腔设置在料仓下方的主机箱体内部，腔体内配置回转式破碎刀组，

　　侧部伸出的轴端安装手动操作手轮，可在设备卡料时手动盘车疏通，也可适配小型动力单元做电动驱动改造，适配不同作业场景的动力配置需求。设备中部设置横向抽拉式出料抽屉，破碎完成的塑料颗粒直接落入抽屉内部，抽屉面板配置嵌入式拉手，抽拉行程做限位设计，避免抽拉过度导致颗粒撒漏，抽屉与箱体的配合面设置间隙密封，减少破碎过程中粉尘外溢。设备底部配置四个万向脚轮，单个脚轮的承载能力匹配设备满载总重的1.5倍安全系数，脚轮带刹车锁定结构，作业时踩下刹车即可固定设备位置，需要转场作业时解除刹车即可推动设备移动，无需额外吊装转运，适配车间内多工位轮换作业的需求。整体外形尺寸控制在紧凑型区间，占地面积不足0.5平方米，可直接放置在注塑机旁、

　　废料归集点旁等狭窄区域，无需做专门的设备基础安装，放置在平整硬化地面即可投入使用。设备外壳采用薄钢板折弯拼接结构，侧部设置可拆卸检修盖板，日常维护时拆开盖板即可接触到内部刀组与传动部件，刀组采用模块化安装设计，刀片磨损后可单独拆卸更换，无需整体更换刀轴，降低后期维护成本。料仓与破碎腔的连接位置设置快拆式紧固结构，需要清理腔体内残留废料时，可快速拆开料仓做彻底清理，避免不同材质塑料混料影响回收料品质。设备的操作高度适配成年人站立作业姿态，进料口高度设置在腰部以上位置，投料时无需过度弯腰，降低长时间作业的疲劳感，手轮操作位置设置在箱体侧部适中高度，手动盘车时无需俯身或抬手过度，操作施力顺畅。从结构设计逻辑来看，

　　这款设备没有追求过高的破碎产能，而是聚焦零散塑料废料的即时处理需求，砍掉了复杂的自动上料、筛分、输送等附加结构，把核心功能集中在破碎、集料、移动三个核心点上，整体结构简单可靠，故障点少，即使是没有专业设备维护经验的车间操作人员，也能快速掌握设备的操作与日常维护方法。在安装边界方面，设备四周预留的操作空间仅需满足单人侧身通行即可，后部无需预留额外检修空间，所有维护操作均可从正面与侧部完成，贴墙放置也不影响日常使用，非常适合车间边角区域的零散废料处理点位布置。破碎腔的刀组间隙针对小型薄壁塑料件做了适配调整，破碎后的颗粒尺寸控制在10毫米以内，可直接作为注塑生产的回用料添加，无需二次破碎处理，出料抽屉的容积匹配单班次零散废料的产生量，单班次作业结束后抽出抽屉倾倒一次集料即可，无需频繁停机卸料。设备整体重心控制在下部脚轮支撑面的中心位置，即使满载集料移动时也不会出现倾翻风险，脚轮的转动阻力经过适配，单人即可轻松推动整台设备在平整车间地面移动，转场作业无需额外辅助人员。
