双轴槽式工业破碎搅拌设备结构设计

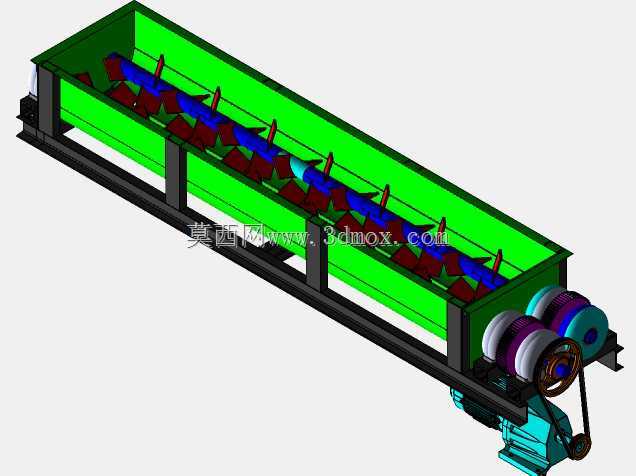

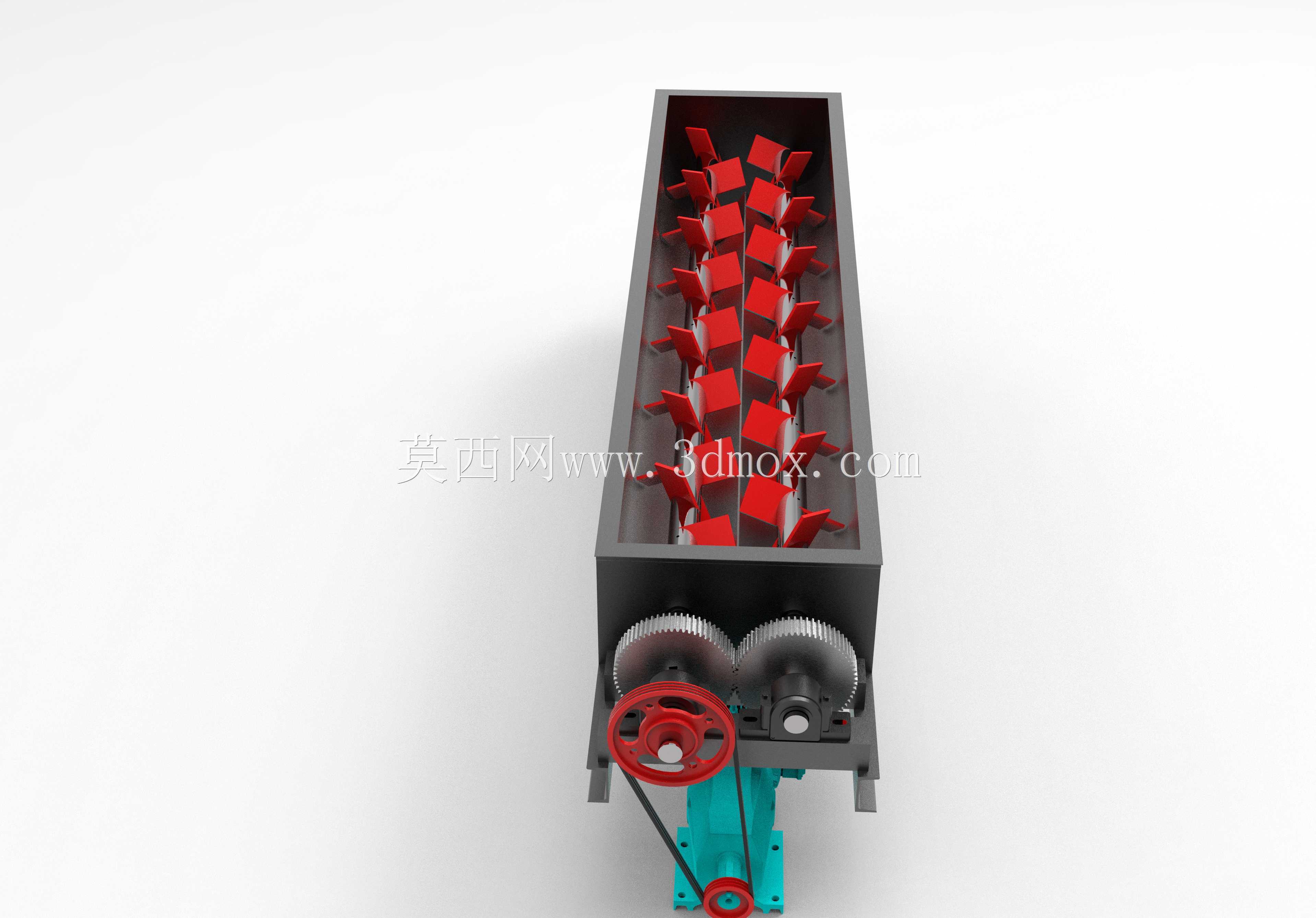

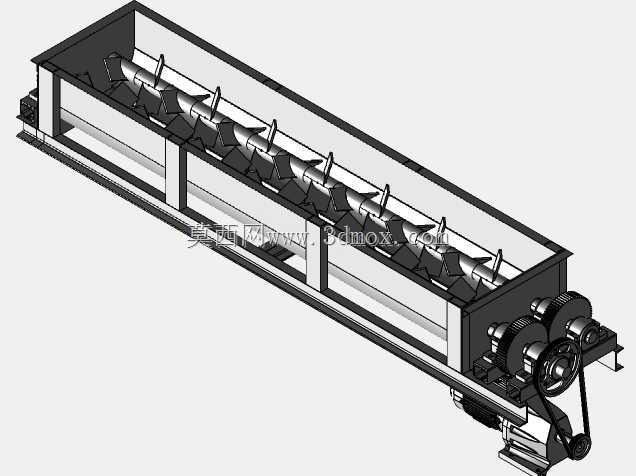

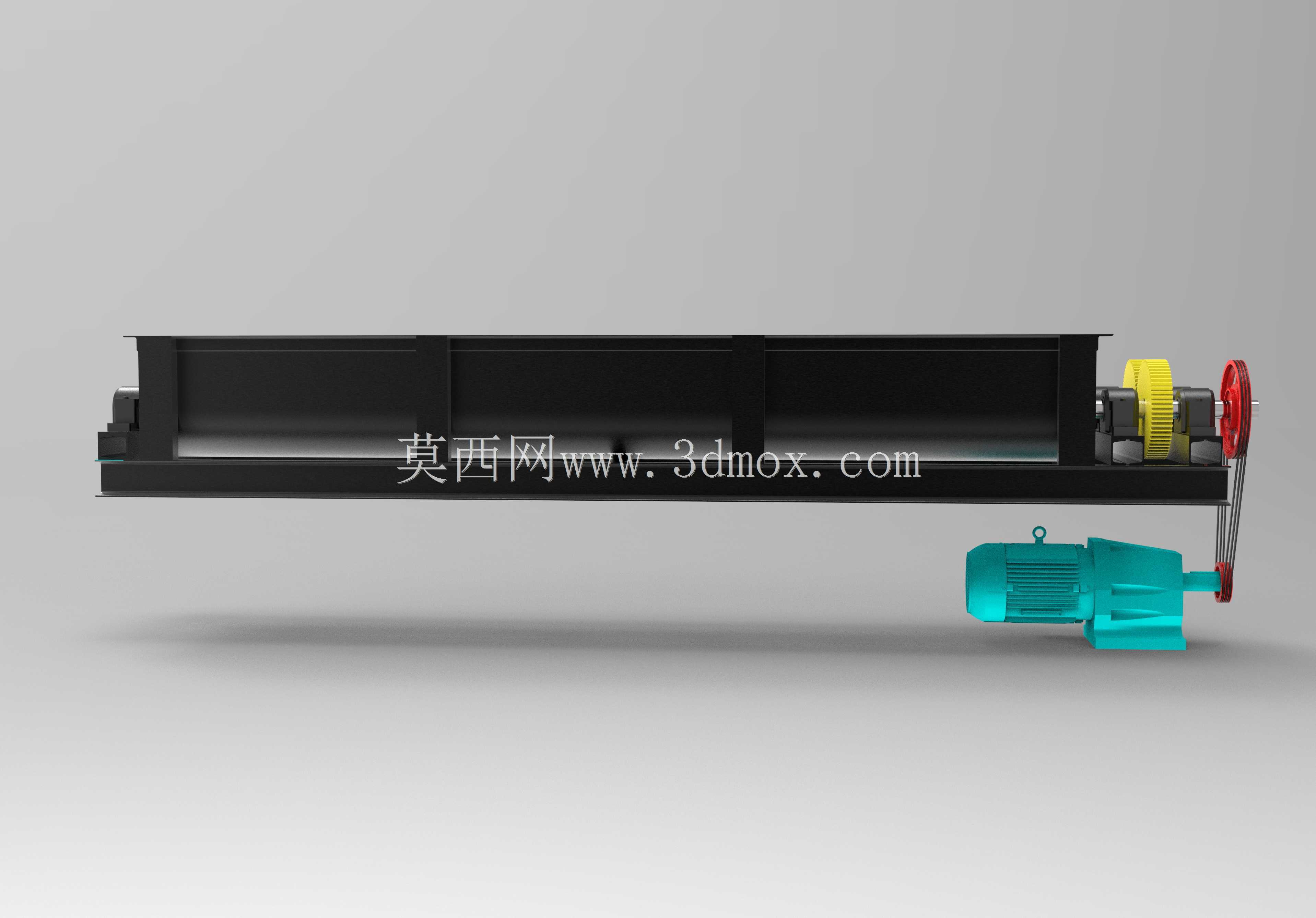

　　该设备为槽式双轴作业结构，主要应用于矿山散料预处理、建材原料拌合、工业固废破碎分选、污泥调质混料等工况场景，可同步完成块状物料的破碎打散与多组分物料的均匀拌合，适配含水率15%-40%的散状、块状、团状物料处理，单段作业可省去独立破碎与搅拌工序的衔接输送环节，缩短产线布置长度。从结构设计逻辑来看，整体采用长槽型卧式布局，槽体主体采用型钢焊接框架搭配耐磨衬板结构，衬板与槽体框架采用沉头螺栓连接，便于后期磨损后快速更换，无需整体拆解槽体；槽体上部为敞口进料设计，可适配皮带机直落、抓斗投料、人工倒料等多种进料方式，槽体下部预留排污口，可排出作业过程中渗出的多余液体，避免槽体积料锈蚀。核心作业部件为两根平行布置的搅拌破碎轴，

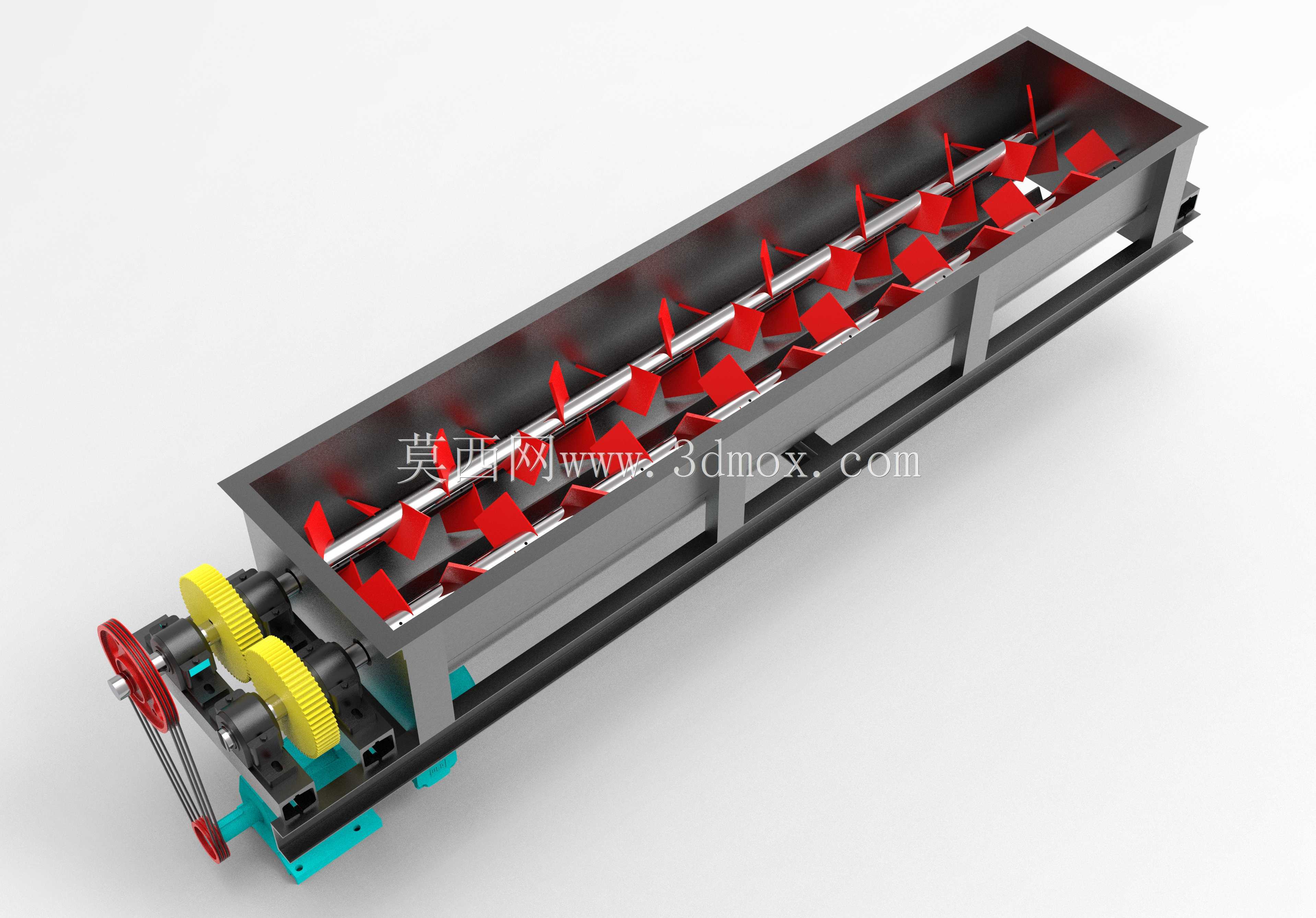

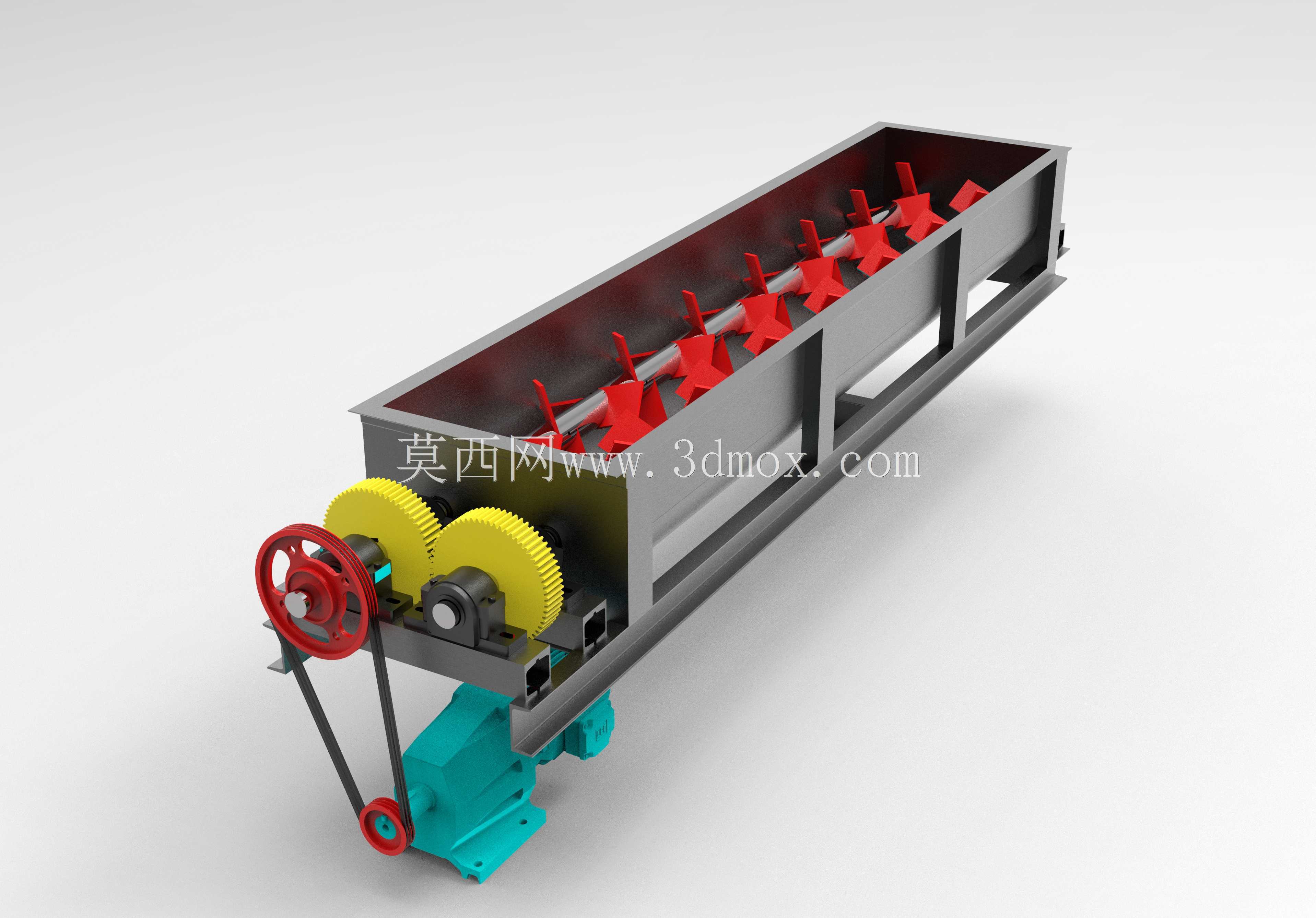

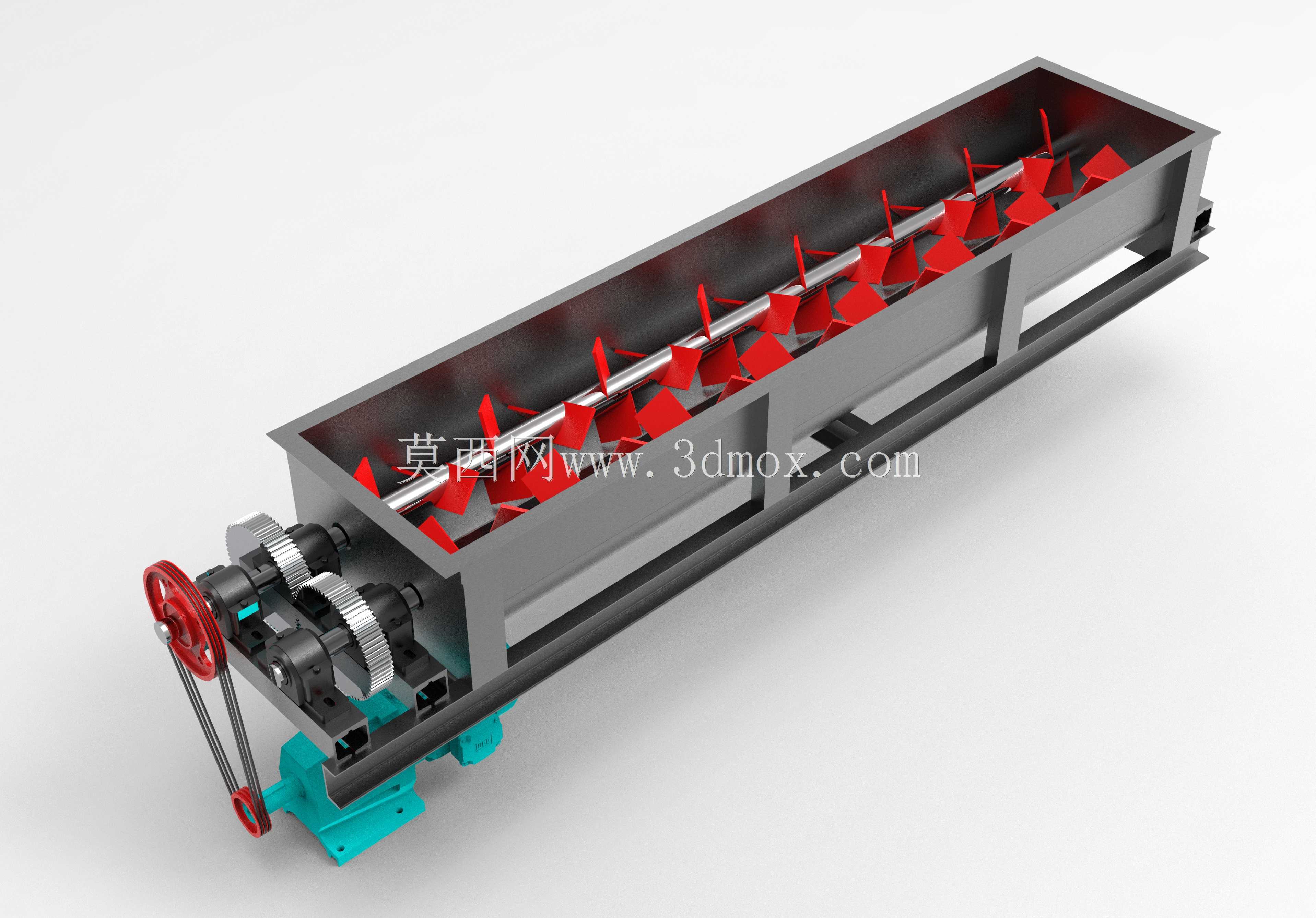

　　轴体上沿螺旋线排布破碎刀齿与搅拌桨叶，刀齿采用高铬铸铁材质，刃口做堆焊耐磨处理，相邻轴体上的刀齿呈交错排布，作业时两根轴反向同步转动，刀齿间形成剪切咬合间隙，可对进入槽内的结块物料、软质块状废料进行剪切破碎，同时桨叶推动物料沿槽体长度方向缓慢移动，在移动过程中完成持续拌合，出料端设置可调高度的溢流挡板，可通过调整挡板高度控制物料在槽内的停留时间，适配不同破碎拌合要求的物料工况。传动端采用齿轮同步传动结构，两根作业轴的端部分别安装同参数啮合齿轮，保证两轴转速一致、转向相反，避免刀齿干涉碰撞；动力输入侧采用皮带轮减速结构，搭配三角带传动，可在物料中混入硬质异物时通过皮带打滑实现过载保护，避免硬冲击损坏齿轮与刀齿；

　　皮带轮外侧设置安全防护罩，防止作业过程中人员接触转动部件，同时避免物料飞溅卡入皮带槽。设备底部采用分体式安装支座，支座上预留长条形安装孔，可适配不同基础的安装螺栓间距调整，安装时需保证槽体水平度偏差不超过千分之一，避免轴承受偏载导致早期磨损；设备进料端与出料端的接口尺寸可根据对接的上下游设备调整，槽体侧壁预留检修口，日常检查刀齿磨损、清理槽内积料时无需整体开盖，降低维护工作量。从安装边界来看，设备整体为长条形卧式结构，安装时需在两侧预留不小于800mm的检修通道，传动端侧预留不小于1200mm的电机、皮带轮维护空间，顶部进料口上方需预留不小于1000mm的投料操作空间；设备运行时的动载荷系数取1.2，基础设计时需考虑动载荷影响，

　　预留二次灌浆层。设计过程中对刀齿的排布角度做了优化，相邻刀齿的轴向间距根据常见物料的结块尺寸设定为120mm，可保证粒径大于80mm的结块全部受到剪切破碎作用，同时避免间距过小导致物料卡滞；轴体的密封采用填料密封加骨架油封的双重密封结构，可防止槽内的物料浆液、细粉进入轴承座，延长轴承的更换周期；轴承座采用剖分式结构，更换轴承时无需拆卸轴体上的刀齿与桨叶，大幅缩短维护停机时间。该结构的设备相比单轴破碎设备，处理能力提升40%以上，物料拌合均匀度可达到90%以上，适配的物料粒径范围更广，既可以处理矿山的煤矸石、页岩等软质矿石破碎，也可以处理市政污泥与改性药剂的拌合、工业废渣的打散预处理，在中小型固废处理、建材生产、矿山散料处理产线中应用广泛。建模过程中对所有配合面做了公差匹配，齿轮啮合侧隙按照标准齿轮传动设定，轴承与轴、轴承座的配合采用基孔制过渡配合，保证装配时的工艺合理性；所有焊接结构的焊缝高度按照等强度设计，槽体框架的型钢选型根据满载时的物料重量做了刚度校核，满载时槽体中部的最大挠度不超过槽体长度的千分之零点五，避免长期运行出现槽体变形导致轴体卡滞。
