CA6140车床用可调式连接拉杆结构

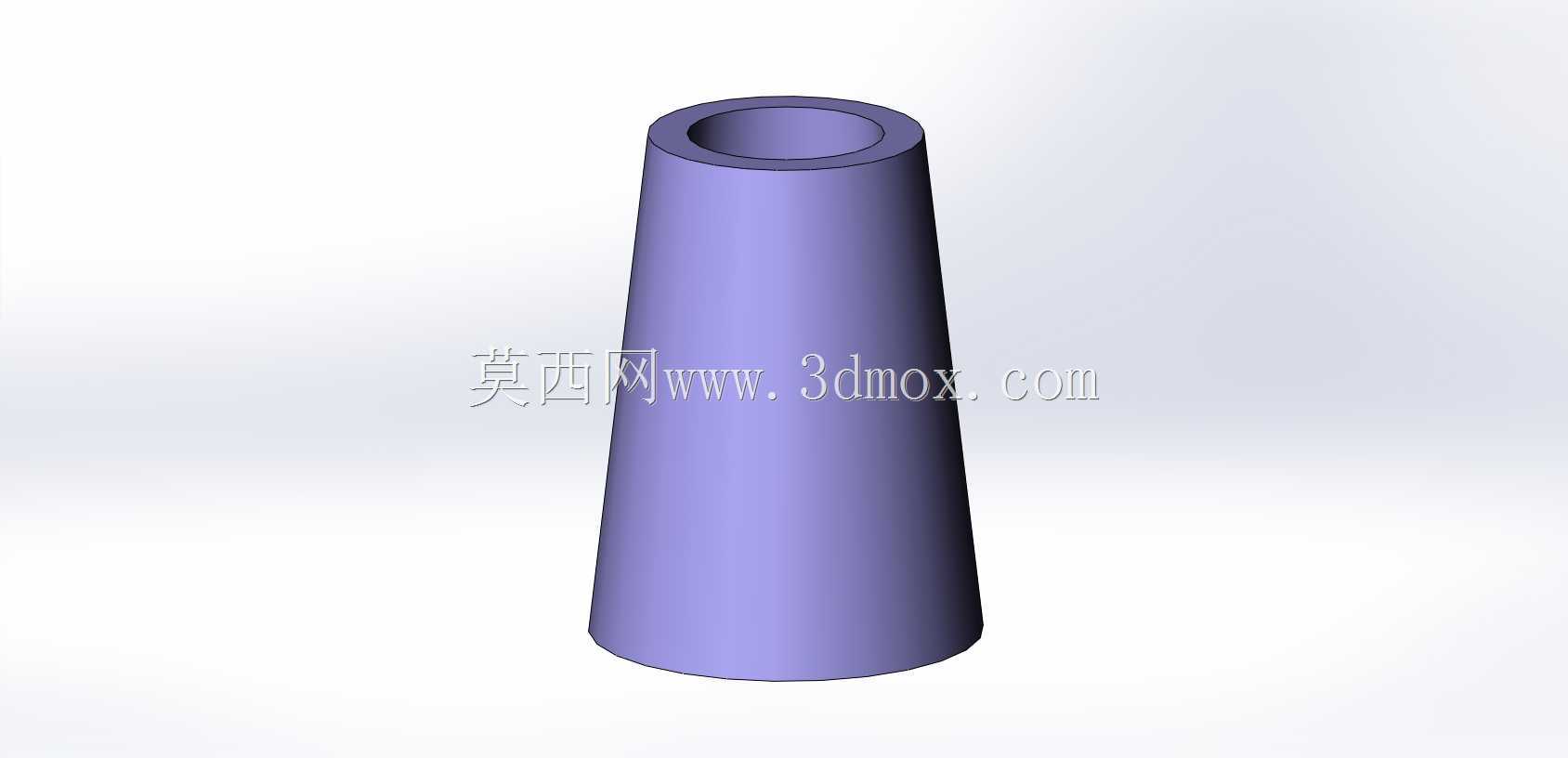

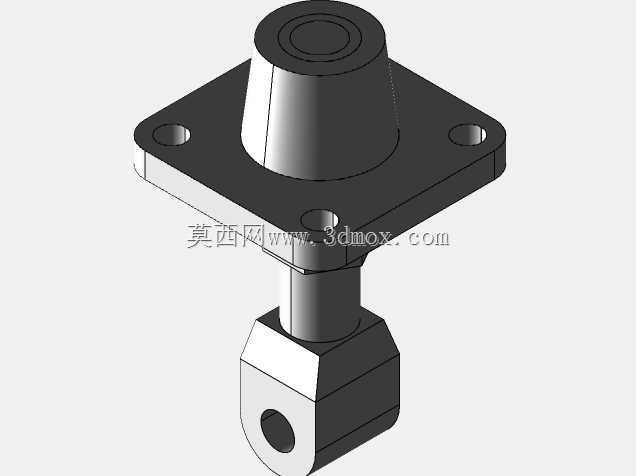

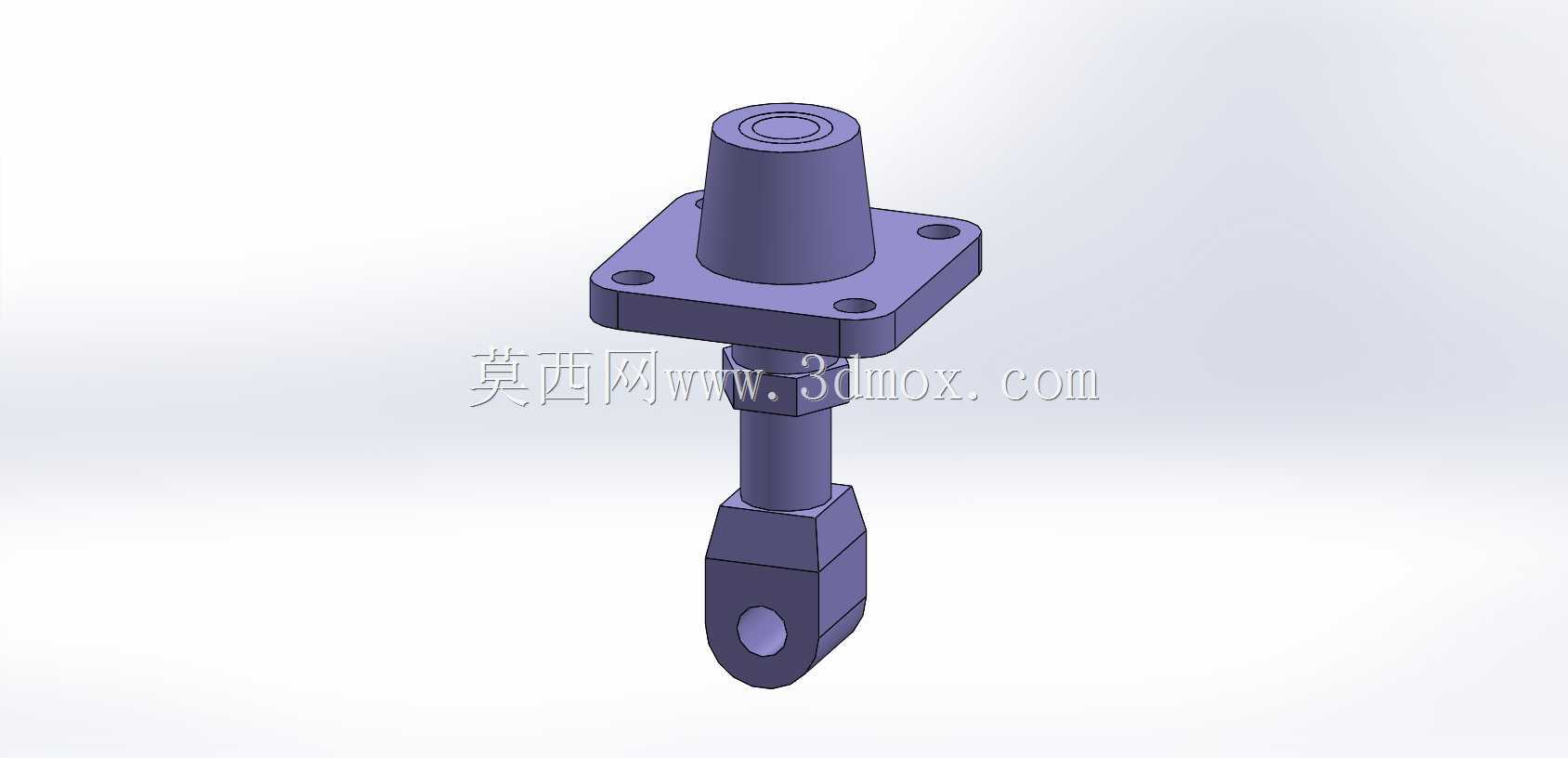

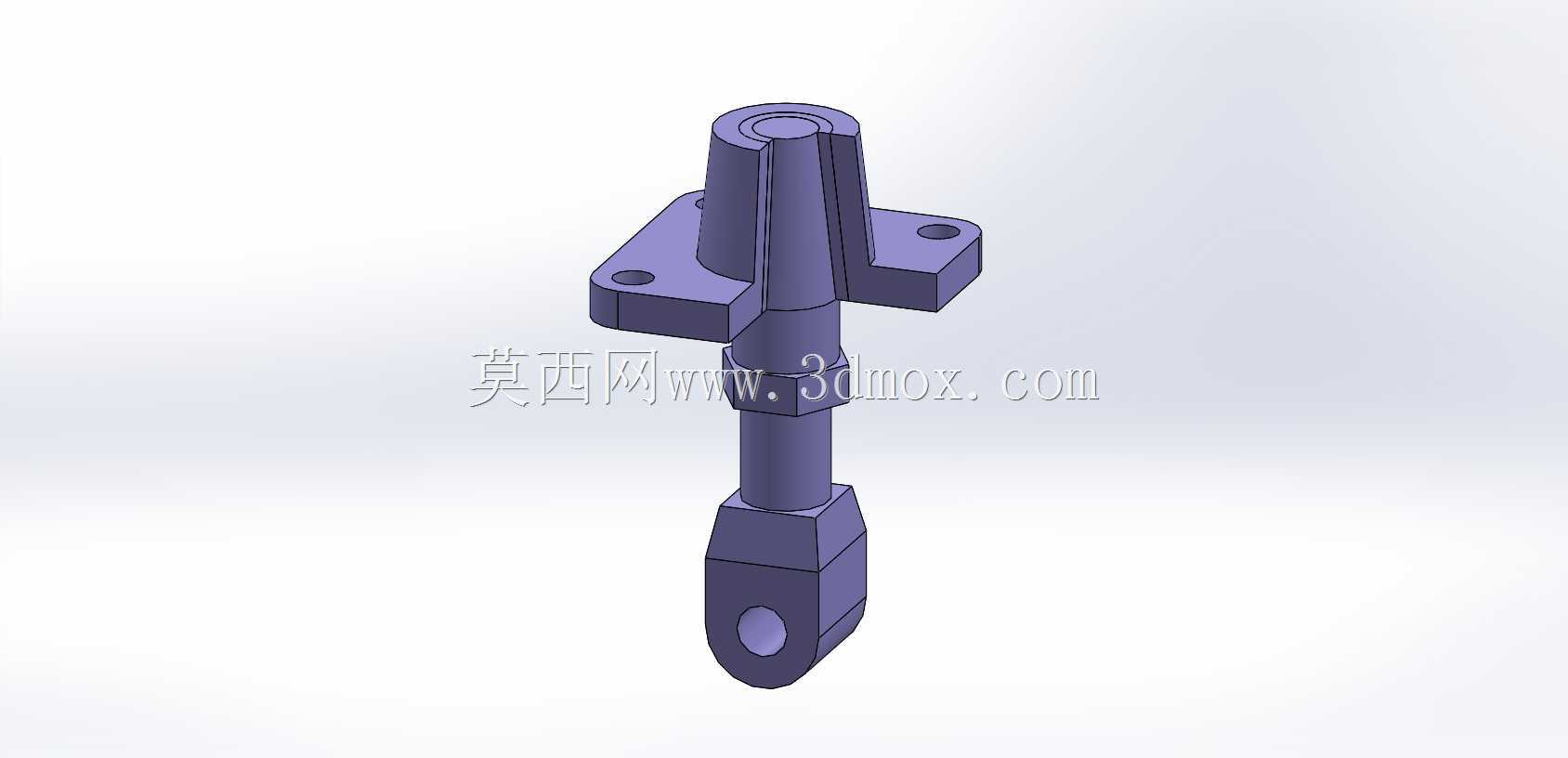

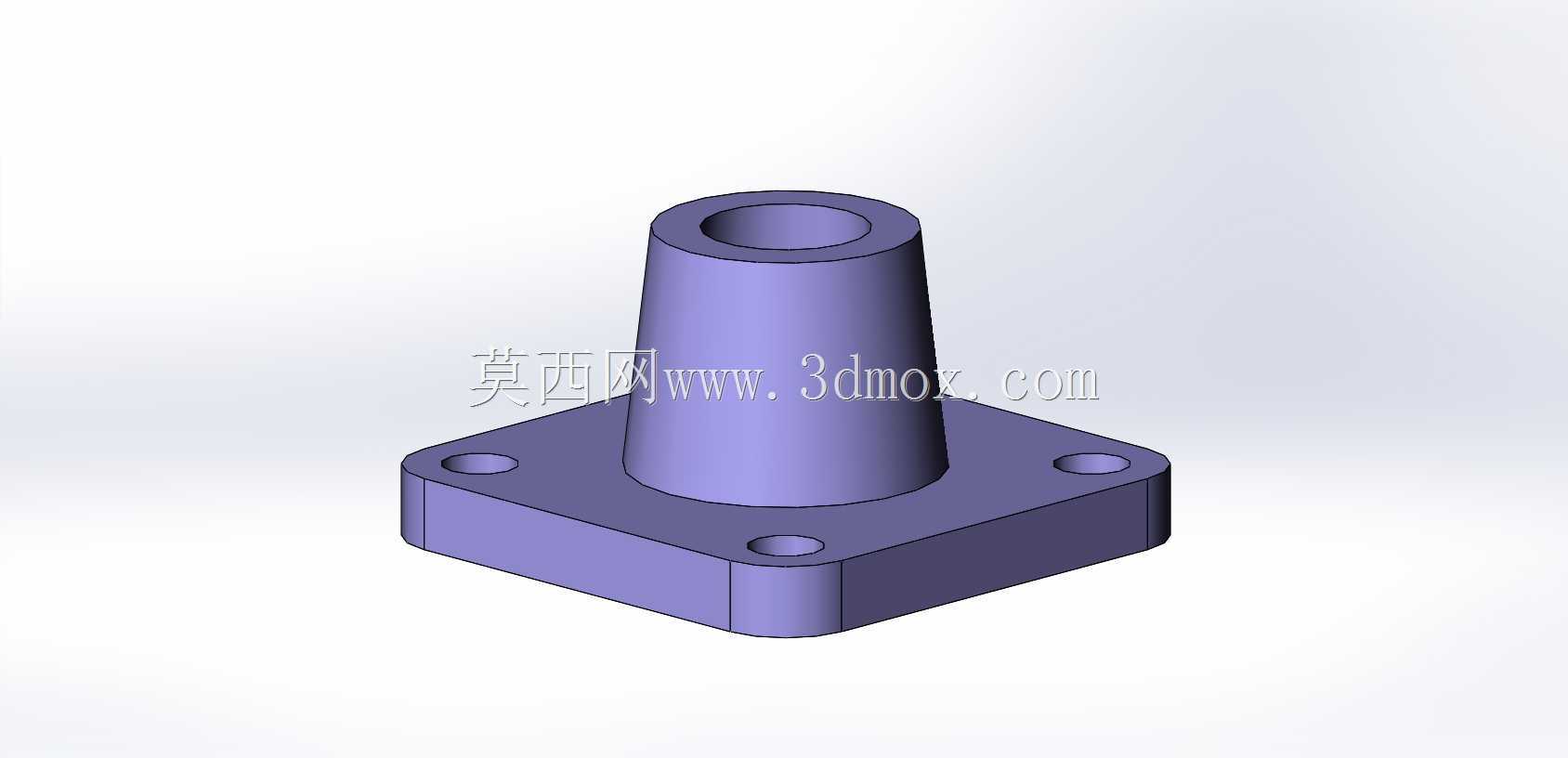

　　这款连接拉杆结构是CA6140普通车床进给传动系统中的核心传力连接件，主要承担进给箱与溜板箱之间的运动传递、间隙补偿以及传动链张紧功能，在车床日常切削加工过程中，直接影响进给运动的平稳性与螺纹加工、端面车削的精度稳定性。从实际装配场景来看，该零件上端的方形带孔法兰安装座，直接贴合在进给箱输出端的安装基准面上，两个对称分布的安装孔可通过内六角圆柱头螺钉完成紧固，安装面的平面度公差控制在0.02mm以内，能有效避免装配后出现传动偏载，降低连接部位的交变应力集中风险。拉杆中部的柱身段做了等直径设计，表面粗糙度控制在Ra1.6，既可以在配套的导向套内部做轴向滑动，也能承受传动过程中的径向载荷，避免进给运动出现卡滞。

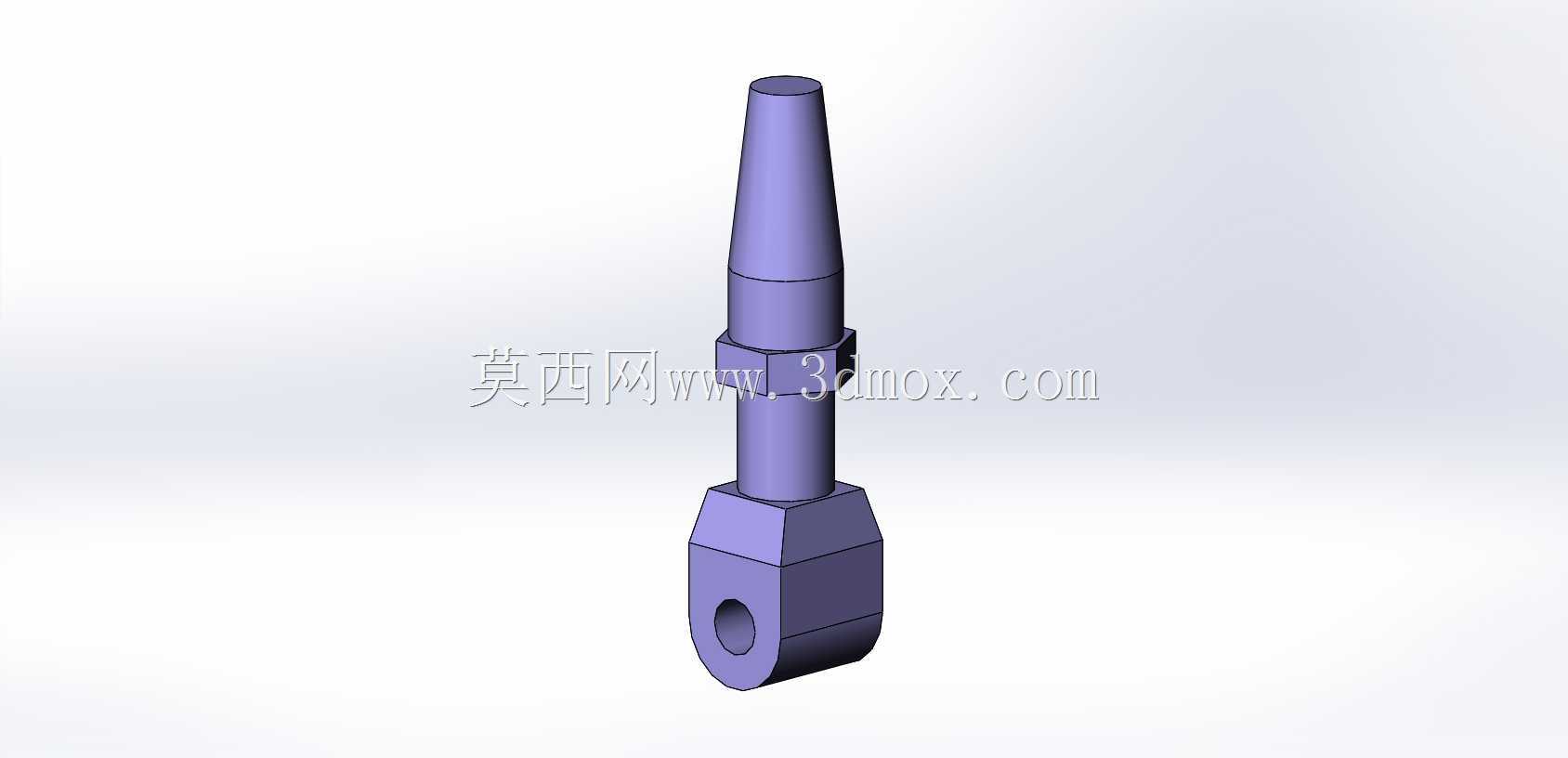

　　中部靠近上端法兰的位置设置了对称的楔形张紧结构，这部分结构是整个零件的功能核心，通过楔形面的配合可以调整整个传动链的张紧度，补偿长期使用后传动副磨损产生的间隙，不需要拆解整个进给箱总成就能完成间隙调整，大幅降低设备日常维护的工作量。下端的叉形连接头带有同轴销孔，通过圆柱销与溜板箱的传动摆杆铰接，销孔与圆柱销的配合选用H7/h6间隙配合，既能保证铰接转动的灵活性，又能控制铰接间隙在0.01mm以内，避免进给换向时出现空程误差，这一点在车削精密螺纹、台阶轴的换向进给场景中尤为重要，过大的铰接间隙会直接导致工件表面出现接刀痕、台阶面垂直度超差等质量问题。从设计思路上看，整个零件采用一体化结构设计，将安装法兰、张紧调节段、杆身、

　　铰接接头四个功能段整合为单一零件，减少了装配环节的零件数量，也避免了多零件拼接带来的累积装配误差。零件的材质选用45号优质碳素结构钢，整体经过调质处理，硬度达到HB220-250，表面做发黑防锈处理，楔形张紧面和铰接销孔部位额外做了高频淬火，硬度达到HRC40-45，提升易磨损部位的使用寿命，在正常润滑维护的工况下，使用寿命可以达到3年以上，不需要频繁更换。从安装边界尺寸来看，上端法兰安装座的两个安装孔中心距为32mm，安装孔直径为6.5mm，适配M6的紧固螺钉，整个零件的总装配长度为128mm，杆身直径为12mm，下端叉形接头的销孔直径为8mm，装配时需要预留至少5mm的轴向调整余量，给楔形张紧结构留出足够的间隙调节行程，

　　避免张紧调整时出现行程不足导致传动链松弛。在实际使用过程中，该拉杆承受的主要是轴向拉压载荷，额定工作载荷为1200N，能满足CA6140车床最大进给抗力下的传力需求，不会出现塑性变形或者断裂失效。楔形张紧结构的楔角设计为7度，具备自锁特性，调整完成后不需要额外的锁紧装置就能保持张紧状态，不会因为机床切削过程中的振动出现张紧度松动，有效降低设备的日常点检频次。在进行三维建模时，需要重点关注楔形面的角度公差、上下连接部位的同轴度公差，同轴度公差需要控制在0.03mm以内，否则装配后会出现杆身别劲、滑动卡滞的问题，直接影响进给运动的平顺性。同时下端铰接销孔的轴线需要与上端法兰安装面保持平行，平行度公差控制在0.02mm/100mm以内，避免铰接后传动摆杆出现摆动偏差，导致进给量不均匀。在设备选型替换时，需要核对安装孔位尺寸、总长度以及销孔直径三个核心尺寸，只要这三个尺寸匹配，就可以直接替换原有老旧磨损的拉杆，不需要对车床原有结构做任何修改，适配性较强。
