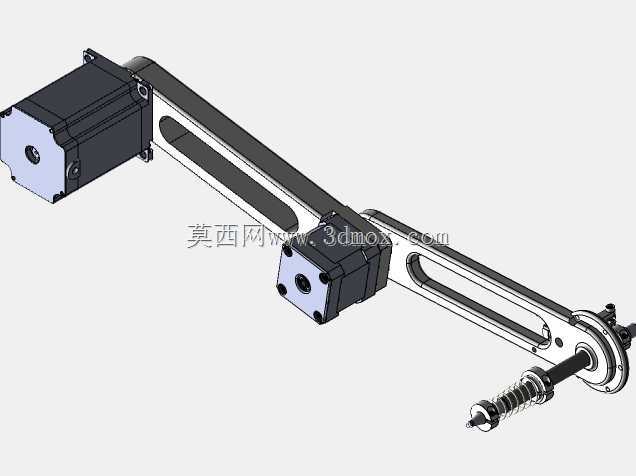

CA6140车床用双连杆操纵执行机构

　　这套双连杆操纵执行机构，是配套CA6140普通车床进给与主轴操控单元设计的核心传动部件，主要承担车床操作指令的机械传递与执行功能，在普通卧式车床的手动操控回路中，负责将操作手柄的摆动位移，通过连杆的刚性传动转化为变速箱内滑移齿轮的轴向位移，以此实现主轴转速档位切换、进给量调整、正反走刀切换等核心操作动作。从实际应用场景来看，这类连杆操纵机构普遍应用于普通卧式车床的主轴箱、进给箱外部操控端，相比齿轮齿条式操纵结构，双连杆结构的传动间隙更小，操作手感的反馈更直接，同时在长期往复摆动的工况下，连杆铰接点的磨损补偿余量更大，日常维护仅需定期加注润滑脂即可保证传动精度，无需频繁更换易损件。从功能特性上看，该机构采用双平行连杆的布局设计，

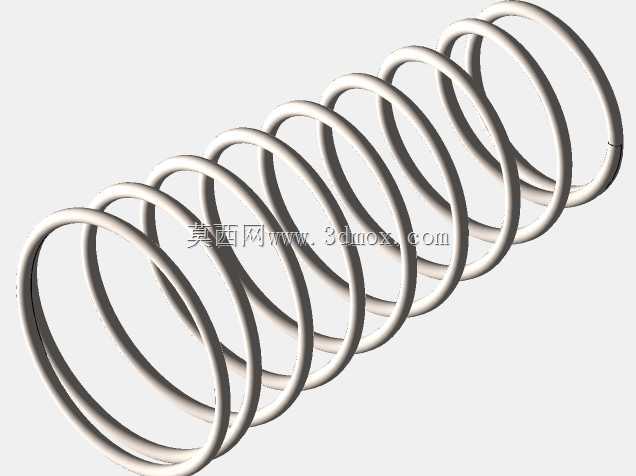

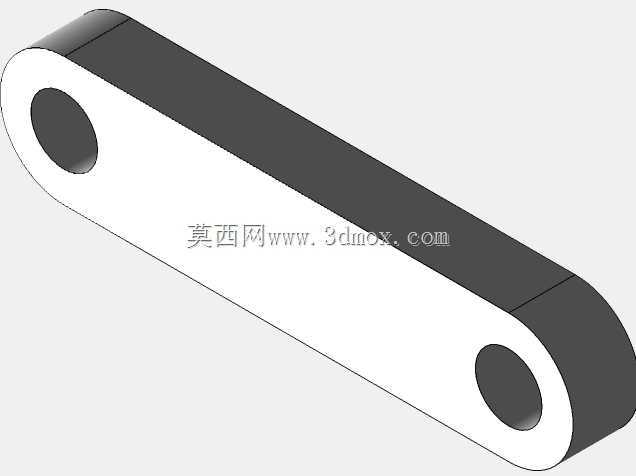

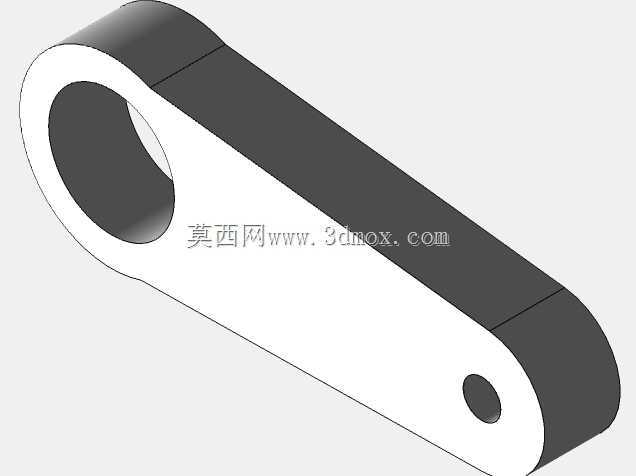

　　两根连杆分别对应不同的操控行程，其中长连杆负责大行程的档位切换动作，短连杆负责小行程的锁止与定位动作，连杆两端均采用铰接式连接结构，铰接孔内镶嵌有自润滑铜套，能够在无持续供油的工况下保证铰接点的转动顺畅，避免长期使用后出现卡滞、旷量过大的问题。机构末端集成有弹簧缓冲组件，当滑移齿轮进入啮合位置时，弹簧能够提供柔性的抵紧力，避免齿轮端面硬接触造成的打齿损伤，同时在操作到位后提供清晰的档位入位反馈，方便操作人员判断档位是否切换到位。设计过程中，首先需要匹配CA6140车床原有操纵轴的安装位置与行程参数，连杆的长度计算严格按照铰接点的运动轨迹进行校核，保证手柄摆动角度在15度到35度的常用操作区间内时，

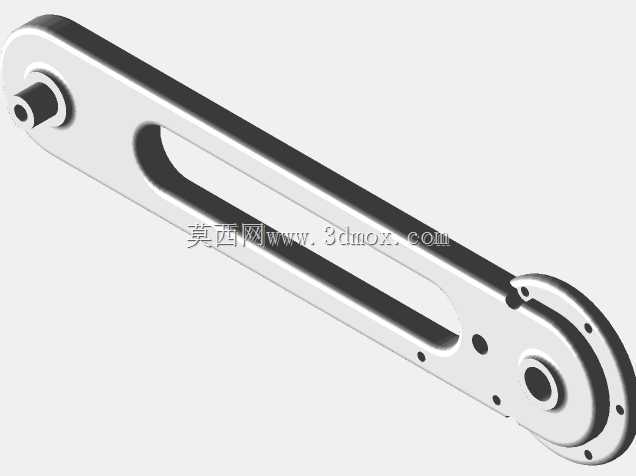

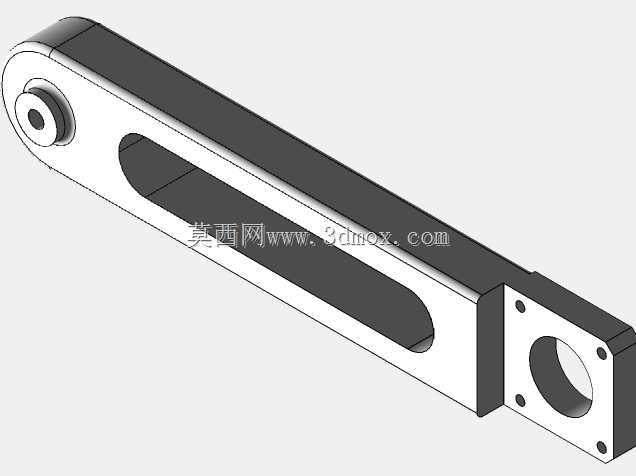

　　末端拨叉的轴向位移能够完全覆盖滑移齿轮的全行程，同时避免出现传动死点。整个机构的安装基准面与车床主轴箱的外侧安装面完全贴合，安装孔位采用与原厂部件一致的孔距设计，能够直接替换原有老化的操纵机构，无需对车床本体进行二次加工。外形尺寸方面，整个机构沿连杆轴向的总长度适配CA6140主轴箱到操作手柄的安装距离，横向宽度控制在120mm以内，不会与车床的溜板箱、进给手轮等周边部件产生运动干涉，安装时仅需将机构的输入端与操作手柄轴连接，输出端与箱内拨叉轴对接，紧固安装螺栓即可完成装配。在结构细节上，连杆本体采用长条形开槽设计，既能够减轻机构自身重量，降低操作时的阻力，又能够在连杆运动过程中避开箱体表面的凸起螺栓、油嘴等结构，

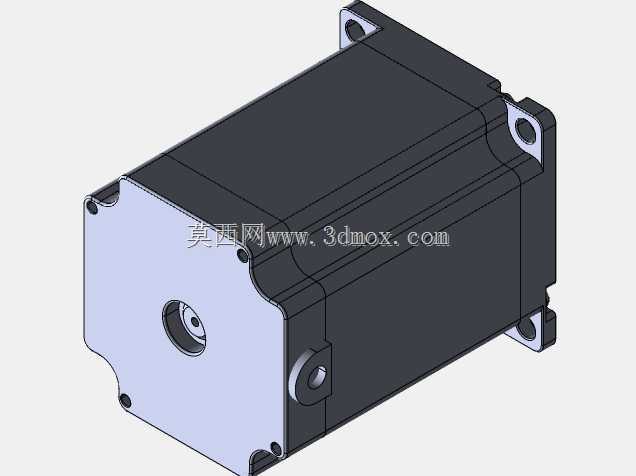

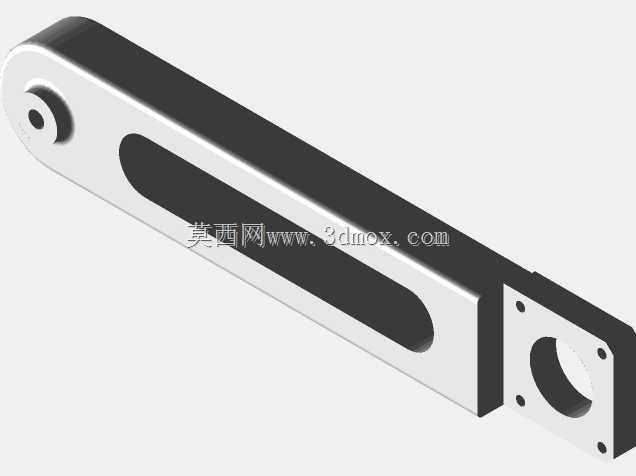

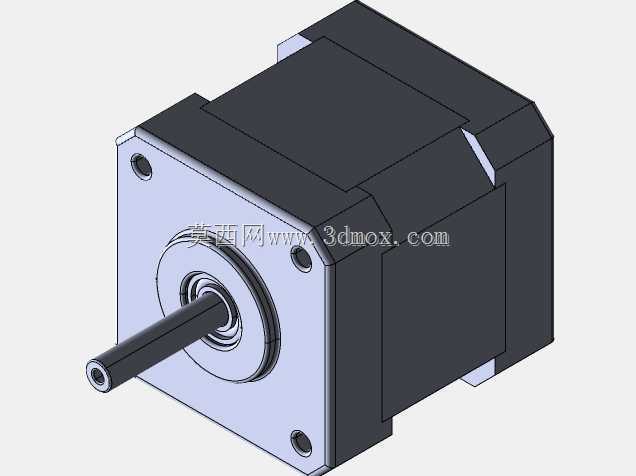

　　同时开槽结构也方便观察内部铰接点的润滑状态，日常点检时可以直接通过开槽部位查看铜套的磨损情况。驱动端的连接法兰与步进电机输出轴适配，也可根据实际使用需求更换为手动操作手柄连接结构，兼顾自动化改造与手动操作两种使用场景，无论是原厂车床的备件替换，还是老旧车床的数控化改造，这套机构都能够适配对应的安装需求。在传动精度控制上，所有铰接点的配合间隙控制在0.02mm以内，保证操作过程中无空行程，档位切换的位置重复精度能够控制在0.1mm以内，完全满足普通车床齿轮啮合的位置精度要求，避免因间隙过大导致的齿轮啮合不到位、脱档等故障。机构的所有金属部件均采用发黑防锈处理，能够适应车间内多油污、多切削液飞溅的使用环境，长期使用不会出现锈蚀卡滞的问题，铰接点的密封结构能够阻挡切削液、铁屑进入铰接缝隙，进一步延长机构的使用寿命。
