本田CR500摩托车飞轮点火转子结构

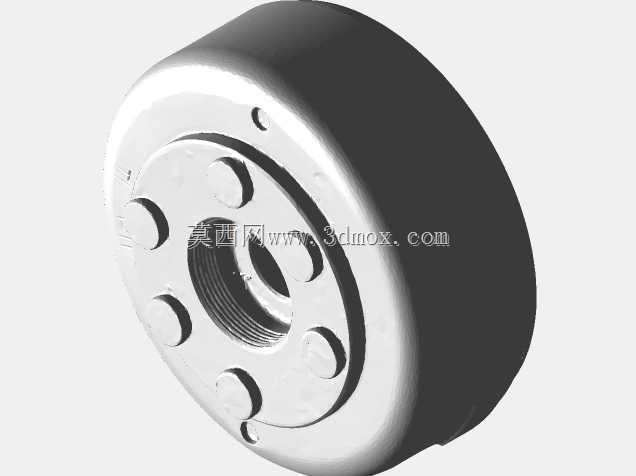

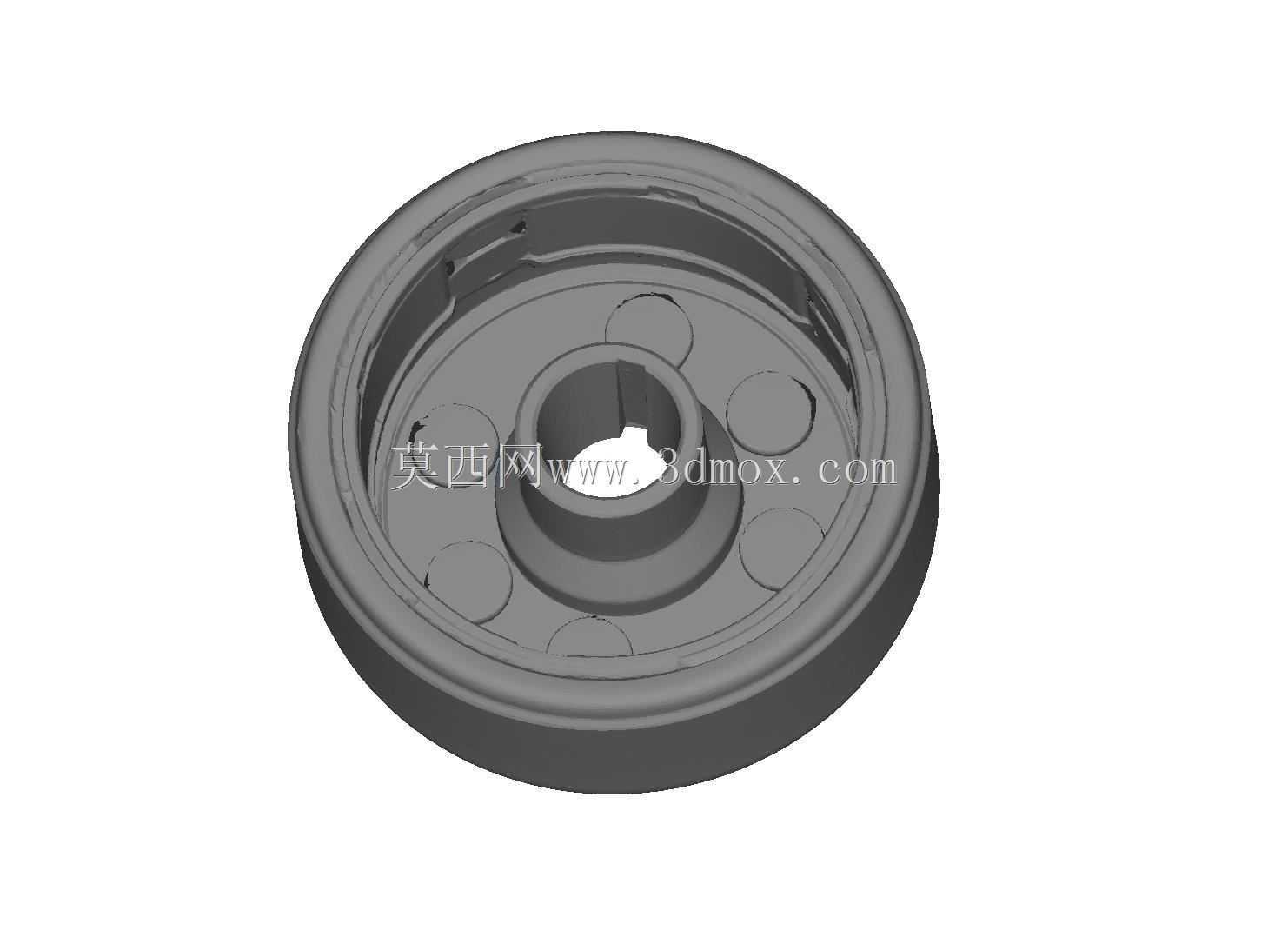

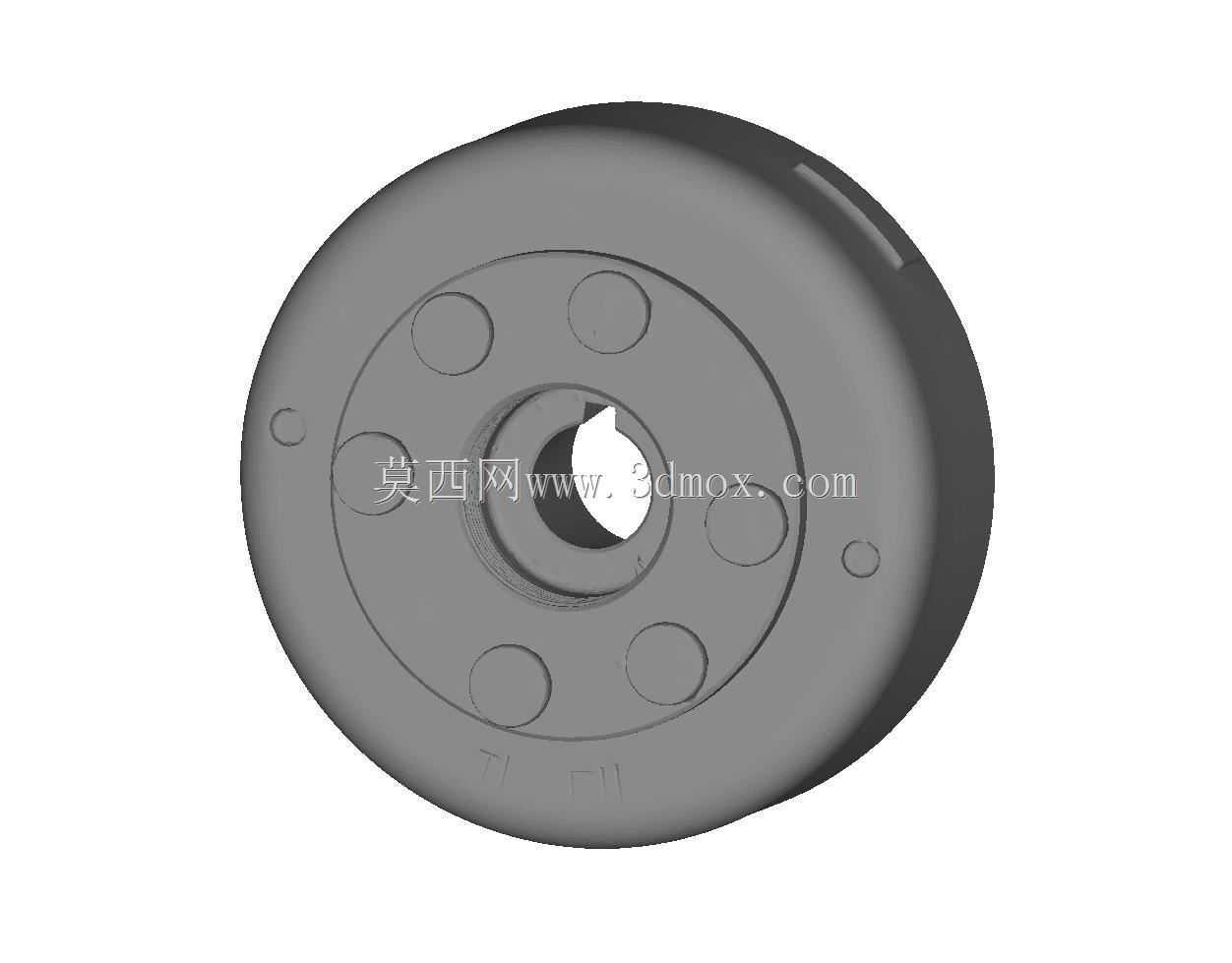

　　二冲程越野摩托车的磁电机飞轮点火转子，是发动机点火系统与供电系统的核心旋转部件，直接决定高转速工况下的点火稳定性与低压供电可靠性，在越野摩托赛事、非道路越野骑行这类高负荷、高转速波动的使用场景中，这类部件的结构精度直接影响发动机的动力输出响应与点火正时准确性。该转子整体为圆盘式回转结构，主体采用导磁钢材一体成型，外周做了均匀的圆弧倒角处理，避免高速旋转时产生风阻啸叫与应力集中，中心为带键槽的安装轴孔，键槽采用标准半圆键配合结构，安装时可直接与曲轴输出端的定位键配合，保证转子与曲轴的同步旋转无相对滑移，轴孔周边的环形凸台为轴承配合定位面，加工精度需控制在IT7级公差范围内，保证旋转时的同轴度，

　　避免高转速下出现动平衡超差引发的发动机振动。转子端面均匀分布的多个圆形沉孔，为磁钢安装定位槽，内置的高牌号永磁磁铁采用耐高温环氧胶粘接固定，沉孔的深度与磁钢厚度完全匹配，粘接后磁钢端面与转子基体端面齐平，既可以保证磁钢与外侧定子线圈的气隙均匀，也能避免高速旋转时磁钢受离心力甩出，这类磁钢的排布采用NS极交替圆周分布的设计，配合外侧定子上的点火触发线圈与充电线圈，转子每旋转一周即可完成对应次数的磁场切割，为点火系统提供足够的触发信号与充电能量，同时为车载低压用电部件提供稳压前的交流电源。转子外缘的一处轴向缺口为点火正时触发标记位，当该缺口旋转至对应拾取器传感器位置时，传感器会感应到磁场突变，输出点火触发信号给点火器，

　　控制火花塞完成跳火，该缺口的周向位置精度直接决定点火提前角的准确性，加工时需严格按照曲轴正时位置定位，偏差超过1°就会导致发动机动力下降、爆震甚至无法启动。从安装边界来看，该转子的轴向厚度需匹配曲轴箱侧盖的内部空腔尺寸，安装后转子端面与定子线圈的轴向间隙控制在0.8-1.2mm之间，径向与曲轴箱内壁的安全间隙不小于3mm，避免旋转过程中出现运动干涉；转子的整体动平衡等级需达到G2.5级，适配CR500这类最高转速突破8000rpm的单缸二冲程发动机，避免高速旋转时的离心力引发曲轴轴承异常磨损。在逆向设计这类扫描获取的转子结构时，首先要保证中心安装孔与键槽的尺寸精度，这部分是整个部件的安装基准，其次要保证各磁钢安装槽的周向位置度，

　　确保磁场分布均匀，同时要还原正时触发缺口的准确角度位置，保证点火正时匹配；网格抽取简化后的结构依然保留了所有关键配合面、定位特征的尺寸精度，可用于该部件的国产化替换、改装点火系统的匹配设计，也可作为单缸二冲程发动机磁电机系统的教学参考结构，帮助设计人员理解磁电机飞轮的磁路排布、定位逻辑与安装配合要求。这类转子在实际使用中，除了提供点火触发与发电功能外，本身的旋转质量还可以作为曲轴飞轮储能结构的一部分，利用自身转动惯量平滑单缸发动机的做功脉冲，让发动机怠速运转更平稳，高转速下的动力输出更连贯，因此其自身重量分布也经过了针对性设计，非磁钢安装区域的基体做了适当的减重处理，在保证足够转动惯量的前提下降低整体重量，减少曲轴的旋转惯量负载，提升油门响应速度。
