CA6140车床配套料仓拆装支撑机架

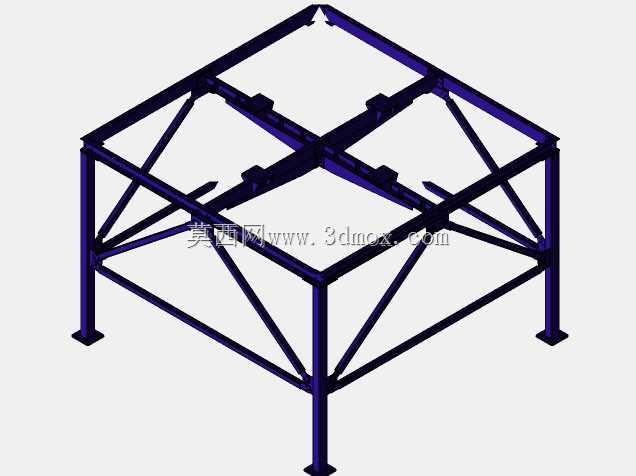

　　在普通车床的上下料改造场景中，这类支撑机架是料仓模块与机床本体衔接的核心承载构件，日常生产里主要承担料仓总成、待加工毛坯件以及送料辅助机构的全部静载荷与作业动载荷，避免料仓悬臂安装带来的振动偏移问题，保障CA6140车床自动化上下料过程的进给精度。从结构设计逻辑来看，整体采用矩形钢管拼焊的框架式构型，四根主立柱作为垂直方向的主要承力部件，柱脚设置带安装孔的方形底板，可通过膨胀螺栓或T型螺栓直接固定在车间混凝土地面或者机床旁的附加工作平台上，安装时需要保证柱脚平面的平面度误差不超过0.2mm/m，防止框架受扭产生内应力。上层框架采用纵横交错的横梁布置，中间十字交叉的主横梁将顶部承载面分割为四个独立的安装区域，

　　可适配不同规格的料仓底板安装孔位，横梁与立柱的连接节点处增设斜向加强筋，斜筋采用与主框架同规格的矩形管裁切后满焊固定，有效抵消料仓上料过程中产生的水平方向冲击力，避免长期作业后节点开焊变形。考虑到料仓模块需要定期拆装维护、更换不同毛坯对应的料道组件，框架的所有安装面都预先加工了统一规格的安装螺纹孔，孔位公差按照IT12级加工，既保证连接件的装配互换性，也能减少现场安装时的配钻工作量。框架的垂直高度设计匹配CA6140车床的主轴中心高，料仓安装完成后出料口的高度与车床主轴进料口高度差控制在±5mm范围内，避免毛坯送进过程中出现卡滞、磕碰的问题。框架的水平边界尺寸预留了足够的操作空间，侧面与机床床身的安全距离不小于150mm，

　　方便日常清理铁屑、维护机床导轨时不会与机架产生干涉，同时框架底部留空高度满足车间常规清扫工具、切削液回收管路的布置需求，不会阻碍现场的物流通道。从受力角度校核，整个框架在额定承载1.2t的工况下，最大变形量出现在上层横梁的跨中位置，变形量控制在0.3mm以内，完全满足车床上下料的刚度要求，不会因为机架变形导致料仓送料位置偏移，影响加工件的装夹精度。框架的所有焊接节点都做了去应力处理，焊接完成后通过振动时效消除焊接内应力，再进行整体的表面喷塑处理，避免车间内切削液、润滑油腐蚀框架表面，延长构件的使用寿命。在实际装配过程中，这类机架不需要额外做二次加工，只要按照安装标识找平固定后，就可以直接对接料仓组件，

　　大幅缩短车床自动化改造的现场安装周期，同时拆装式的连接设计也方便后续车间调整生产线布局时，快速拆解转运到其他工位重复利用，减少改造成本。框架的斜筋布置除了提升整体刚度外，也可以作为线缆、气动管路的走线支撑，现场布线时可以直接用扎带将管路固定在斜筋上，不需要额外安装走线槽，让整个工位的管线布置更加规整，避免管线散乱被铁屑刮破或者被工件磕碰损坏。
