CA6140车床配套钣金开关盒结构设计

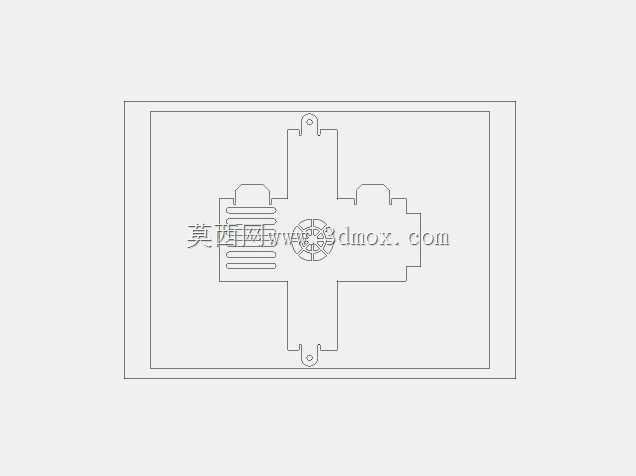

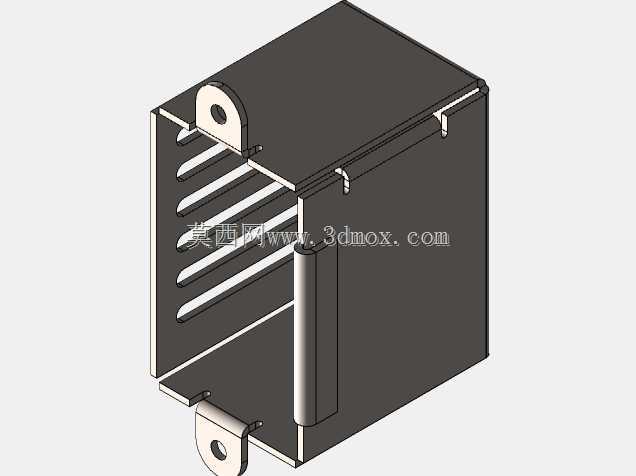

　　在普通卧式车床的电气系统布局中，开关盒是承载操作开关、接线端子的核心防护部件，直接决定车床操作端的电气安全等级与日常操作的便捷性，这款适配CA6140车床的钣金开关盒，完全围绕车床现场的加工工况做结构适配，没有多余的装饰性设计，每一处折边、开孔、安装位都对应实际装配与使用需求。从实际应用场景来看，CA6140作为通用型卧式车床，多用于中小型机加工车间的轴类、盘类零件车削加工，加工过程中会持续产生切削液飞溅、金属切屑散落，车间环境还存在一定的油污与振动，开关盒安装在车床床身靠近操作位的侧方，日常操作中操作人员会频繁触碰盒体上的开关按钮，同时盒体需要隔绝切削液、金属碎屑进入内部，避免接线端子短路、开关触点卡滞，这就要求盒体本身的结构密封性、结构强度都要匹配车床的长期作业需求。这款开关盒采用钣金折弯工艺成型，整体为带侧边安装耳的盒状结构，盒体侧壁设计了多道平行的内凹折边，这些折边一方面是作为盒体与盒盖的插接导向结构，装配时盒盖可以顺着折边滑入到位，不需要额外设置复杂的连接卡扣，装配效率更高，另一方面多道折边相当于在盒体侧壁增加了纵向加强筋，钣金件的整体抗变形能力大幅提升，即使车床运行过程中存在持续振动，或者操作人员偶尔倚靠、磕碰盒体，也不会出现盒体变形导致盒盖松脱的问题。盒体上下两端的带孔安装耳是直接与盒体一体折弯成型的，没有采用额外焊接的连接耳，避免了焊接位置存在应力集中、长期振动下焊缝开裂的问题，

　　安装耳上的通孔尺寸匹配CA6140车床床身原有的安装螺孔位置，替换原有开关盒时不需要重新在床身上打孔，直接对准原有孔位拧入紧固件即可完成固定，安装边界完全适配原厂的装配空间，不会与周边的进给手轮、走线槽产生干涉。盒体内部预留的空间可以容纳3-4个常用的车床控制开关，包括主轴启停开关、冷却泵开关、照明开关对应的接线端子，内部的侧壁预留了走线卡槽，可以将内部的导线规整固定，避免导线在盒内散乱堆积，盒盖扣合后，折边的插接结构会形成迷宫式的密封缝隙，切削液飞溅到盒体上时会顺着折边的缝隙流到盒外，不会直接渗入盒体内部，金属切屑也会被盒体阻挡在外，日常清理时只需要擦拭盒体外表面即可，不需要频繁拆开盒盖清理内部积屑。从设计思路上看，

　　这款开关盒没有采用注塑壳体的方案，而是选择钣金加工，主要是考虑到车床现场的温度变化、油污侵蚀会加速塑料壳体的老化，钣金件的耐油污、抗老化性能更适配车间的长期使用场景，同时钣金折弯的加工工艺不需要开模，小批量替换或者定制调整尺寸时的加工周期更短，成本更低。盒体的边角位置都做了小圆弧的折弯处理，没有尖锐的直角边，避免操作人员操作开关时被边角划伤，安装耳的位置特意做了向外的偏移，让盒体安装后与床身表面留出2mm左右的间隙，避免床身表面的切削液顺着安装面直接渗到安装孔位置，也能减少床身振动直接传递到盒体上，降低盒内接线端子因为长期振动出现松脱的概率。在实际的装配验证中，这款开关盒的整体外形尺寸完全匹配CA6140车床原开关盒的安装空间，

　　盒体突出床身表面的距离不超过80mm，不会影响操作人员更换卡盘、装卸工件的操作空间，盒盖的滑动方向设计为从上向下插接，扣合后不会因为车床的振动出现向上滑出脱落的问题，日常需要检修内部开关或者接线时，只需要向上滑动抽出盒盖即可，不需要拧动多个固定螺丝，检修效率更高。针对钣金件的边缘毛刺问题，设计时所有的剪切边都预留了折弯包边的余量，加工时将锋利的剪切边折到盒体内侧，外表面没有裸露的锋利边缘，进一步提升了操作时的安全性。盒体侧面预留的穿线孔位置做了翻边处理，穿入电缆后可以加装橡胶护线圈，避免电缆的绝缘层被钣金的锋利边缘割破，造成漏电隐患，翻边结构也能提升穿线孔位置的结构强度，拉扯电缆时不会出现孔位变形的问题。
