CA6140车床配套钻孔加工专用夹具

　　在普通车床的批量零件加工场景中，这类专用钻孔夹具是提升工序效率、保障加工一致性的核心工装，尤其适配CA6140这类通用卧式车床的加装使用需求，主要面向轴类、盘类零件端面或径向孔的大批量钻削工序，替代传统划线找正、手动装夹的低效作业模式。从实际加工场景来看，当车间需要单批次完成数百件同规格零件的钻孔作业时，无需每一件都进行划线、打样冲、找正主轴中心的重复操作，只需将待加工工件装夹到夹具的定位端，通过夹具自带的分度结构快速调整钻孔角度，锁紧后即可直接启动钻削流程，单工件装夹定位时间可压缩至传统方式的五分之一以内，同时能避免人工找正带来的孔位偏差，批量加工的孔位位置度公差可稳定控制在0.02mm范围内，完全满足通用机械零件的加工精度要求。

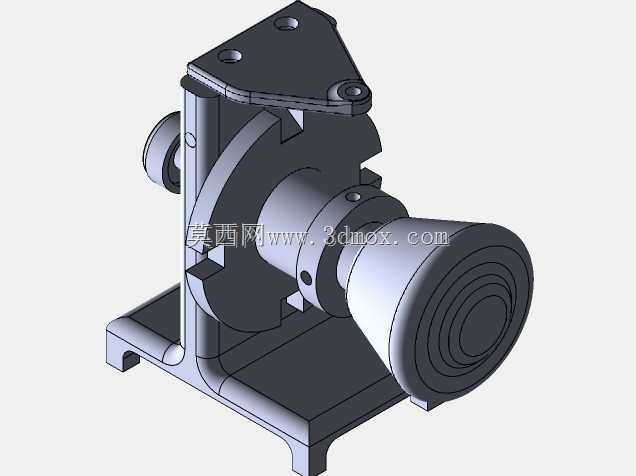

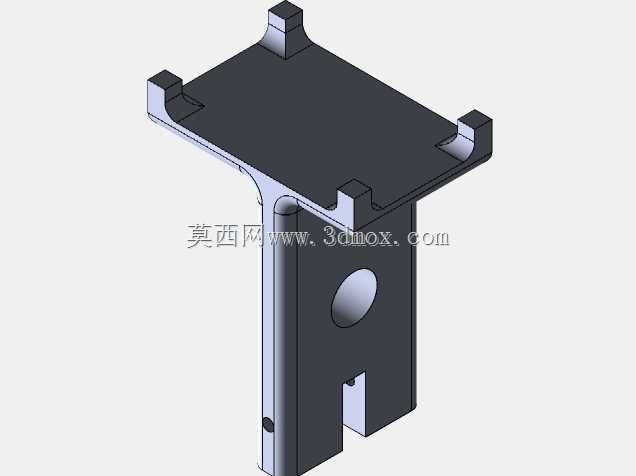

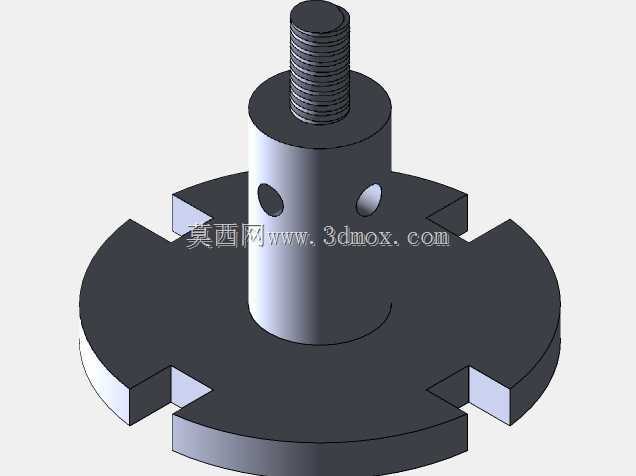

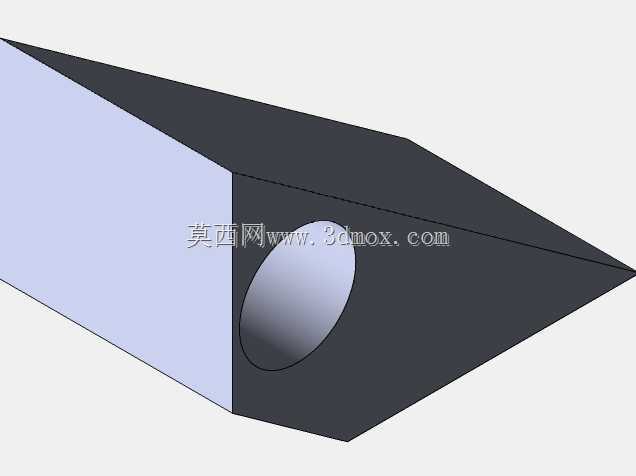

　　从结构设计逻辑来看，整套夹具采用立式L型支撑底座作为承载主体，底座底部开设的两个开口安装槽，是专门适配CA6140车床中拖板的T型槽尺寸设计的，安装时可直接通过T型螺栓将夹具固定在拖板上，安装定位面的平面度公差控制在0.01mm以内，保证夹具与机床导轨的平行度要求，避免装夹偏差带来的加工误差。支撑立板的侧面安装有带缺口的分度转盘，转盘的缺口数量对应加工所需的分度角度，搭配立板上的定位销结构，可实现固定角度的快速分度锁紧，无需额外加装分度头即可完成等分孔的加工，大幅降低了小批量多品种加工的工装成本。转盘中心的定位轴采用阶梯轴设计，可适配不同内孔直径的盘类、套类工件装夹，轴端的锁紧螺母可快速压紧工件，装夹行程覆盖直径30mm至120mm的常规盘类零件，无需更换定位轴即可覆盖多数常规零件的装夹需求。

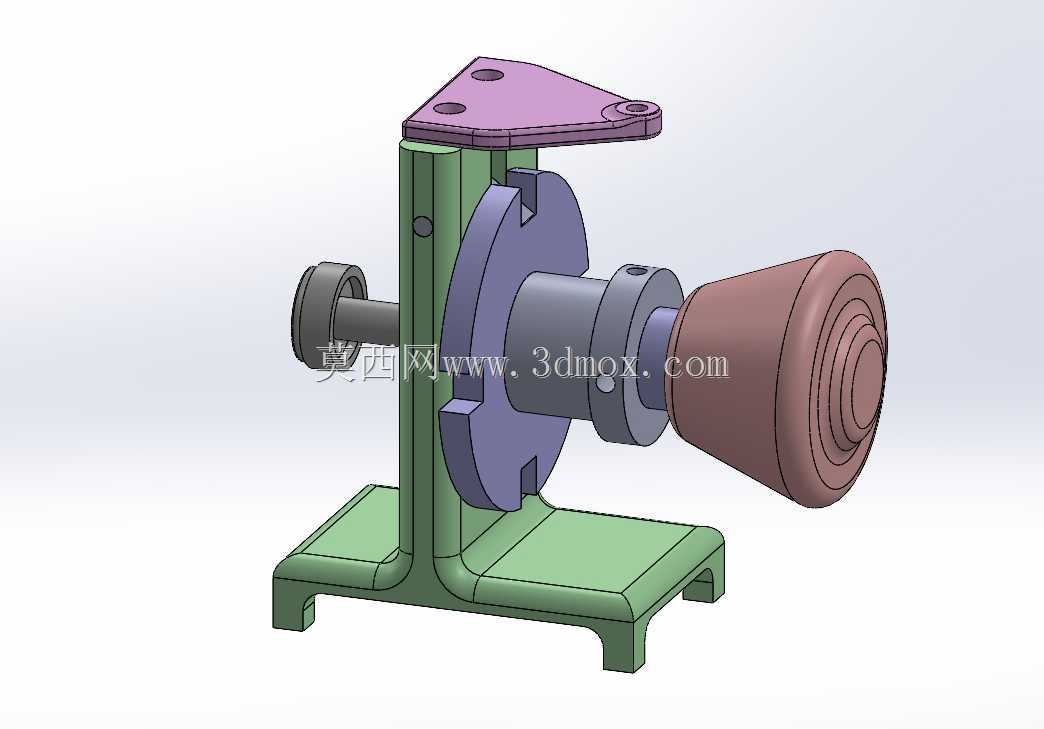

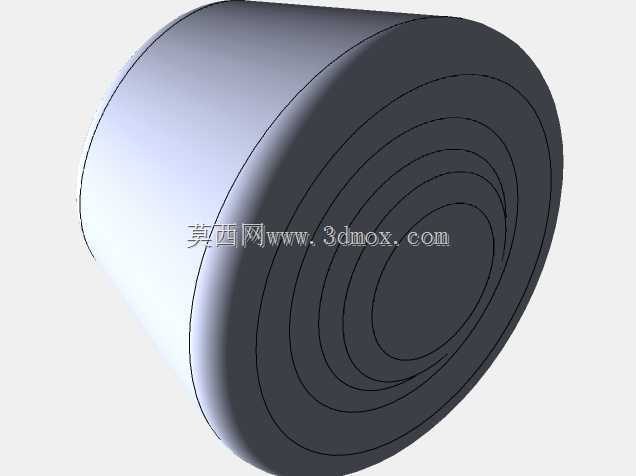

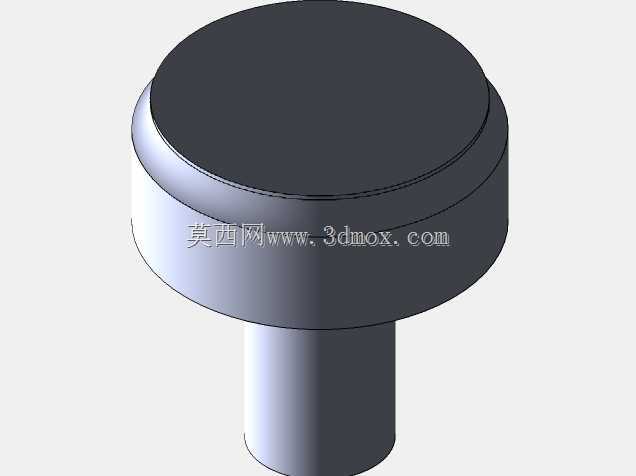

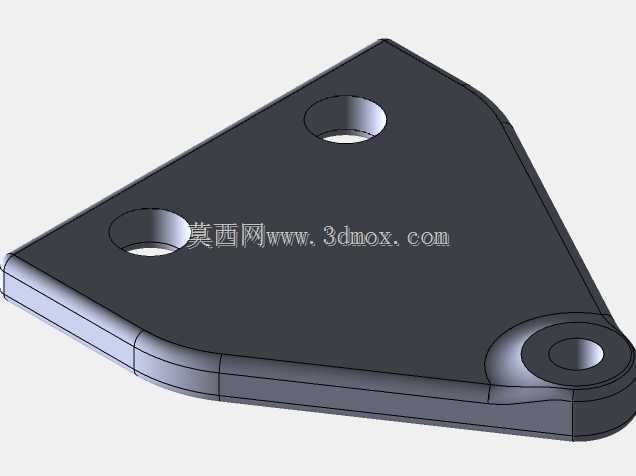

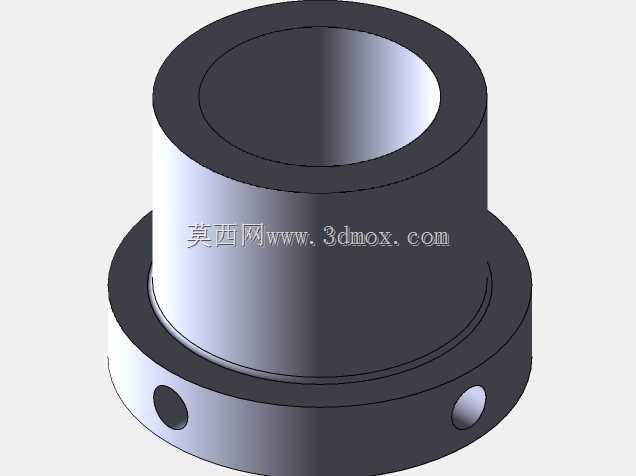

　　夹具顶端的紫色三角形安装板是预留的钻套定位安装位，可根据待加工孔的直径更换对应规格的快换钻套，钻套孔与定位轴的同轴度经过精密调校，钻削时钻头可直接通过钻套导向，避免钻头入钻时的偏摆，既提升了钻孔的位置精度，也能延长钻头的使用寿命，减少崩刃、偏磨的概率。右侧的棕色锥型手轮是夹具的分度操作端，手轮表面做了防滑的阶梯纹路设计，操作人员戴劳保手套也可稳定转动转盘完成分度操作，手轮与分度转盘之间通过平键传递扭矩，转动间隙控制在0.01mm以内，避免反向转动时的空程误差影响分度精度。

　　在实际使用的安装边界上，整套夹具的总高度控制在220mm以内，底座的横向安装尺寸为180mm，安装后不会超出CA6140车床中拖板的行程范围，拖板纵向移动时不会与车床的刀架、尾座产生运动干涉，适配车床原有的加工行程范围，无需对机床进行任何改造即可完成加装。夹具的所有活动配合面都设计有润滑油槽，日常维护时只需定期加注锂基脂即可保证转动顺畅，分度定位销采用弹簧顶紧结构，拔出后可自动复位，操作时无需额外手动固定定位销，单人即可完成装夹、分度、钻削的全流程操作，非常适合中小机械加工车间的批量零件生产场景，尤其在加工法兰盘、连接套、传动轮这类带等分孔的盘类零件时，能有效降低操作人员的劳动强度，稳定产品加工质量，减少对高级划线技工的技能依赖，普通操作工经过简单培训即可上岗操作。从结构强度来看，夹具的主体支撑件采用铸铁材料铸造后经时效处理加工而成，长期使用不会产生应力变形，可承受钻削时的轴向进给力，即使加工直径12mm以内的钢件钻孔，夹具也不会出现振动、位移的问题，加工过程的稳定性远高于手动组合夹具。
