法兰安装式IEC320-C14外刀片电源输入插座

　　在各类工业控制设备、桌面型机电装置、仪器仪表的柜体面板设计中，市电输入接口的选型往往是结构设计阶段容易被忽略但直接影响整机装配效率与使用可靠性的环节，这款带法兰安装结构的外刀片式IEC320-C14电源输入连接器插座，正是针对面板嵌入式安装场景开发的标准化接插部件。从实际应用场景来看，这类插座广泛适配需要在设备外壳外侧预留标准市电接入端口的设备，包括小型工控终端、台式检测仪器、桌面型3D打印设备、外置电源模块、小型机床附属控制单元等，不需要额外定制异形接插结构，直接匹配通用的C13规格电源线缆，终端用户无需配备专用转接线即可完成市电连接，大幅降低设备交付后的配套线缆成本。

　　从产品功能特性来看，这款插座采用外刀片式接触结构，插片直接内嵌在插座主体的绝缘基座内，相比内簧片结构的同规格插座，外刀片结构的接触面积更大，长期插拔后的接触电阻更稳定，在额定10A/250VAC的常规市电负载下，温升控制表现更优，不容易出现长期带载后接插部位过热的问题。插座顶部集成了一体式船型开关安装位，不需要在面板上额外开孔单独布置电源开关，开关与插座集成在同一个安装基座上，内部可以直接预焊接连接导线，装配时只需要完成一次面板固定工序，即可同时完成市电输入端口与电源通断开关的安装，相比分体式布置的插座+开关组合，能减少面板开孔数量，降低柜体面板的加工成本，同时减少内部走线的连接节点，降低接线故障概率。插座基座侧面预留了标准保险丝安装仓，可以直接嵌入常规尺寸的管状保险丝，在设备出现过流故障时直接断开输入回路，不需要在设备内部额外布置独立的保险丝座，进一步压缩内部元件的占用空间。

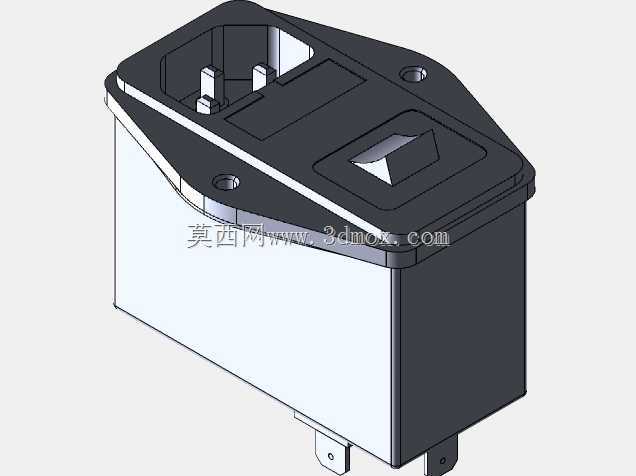

　　从设计思路层面拆解，这款插座采用上下分体式绝缘壳体结构，上盖为法兰安装面，整体轮廓做了切角处理，两个安装孔对称布置在法兰面的对角位置，安装时不需要额外区分安装方向，法兰面与设备面板贴合的一侧做了一圈浅凸台，装配时可以嵌入面板预先开好的安装孔内，起到定位作用，避免拧紧安装螺丝时插座出现偏移，同时凸台结构可以填充面板与插座法兰之间的间隙，减少灰尘、溅水从安装缝隙进入设备内部的概率。下部的基座为盒式结构，所有带电接插部件、开关触点、保险丝仓都完全包裹在绝缘壳体内，带电部位与设备金属外壳之间的爬电距离完全满足安规设计要求，不需要额外增加绝缘隔离衬片。插片的排布完全遵循IEC320-C14的标准尺寸规范，火线、零线、地线的位置与通用规格完全一致，不会出现与标准插头不兼容的问题，接地插片的长度比火零插片长出1.5mm左右，插拔过程中可以实现地线先接通、后断开的安规要求，避免设备带电插拔过程中出现外壳带电的安全隐患。

　　从外形尺寸与安装边界来看，这款插座的法兰安装面为带切角的类矩形结构，两个安装孔的中心距适配行业通用的C14插座开孔尺寸，设备面板加工时直接采用标准C14插座的开孔模具即可完成加工，不需要单独定制开孔刀具。下部基座的插入深度控制在常规设备面板的安装允许范围内，即使是厚度1.2mm的薄金属柜体面板，安装后基座伸入设备内部的长度也不会与内部的PCB板、结构支架产生干涉，对于内部空间紧凑的小型设备十分友好。法兰面的厚度经过优化，安装后插座表面与设备面板的贴合度高，不会出现突出面板过多或者凹陷过深的问题，设备外观的一致性更好。接插部位的导向斜面做了大角度倒角处理，插头插入时可以自动导正位置，即使是盲插操作也能顺利对位，不会出现插片被顶歪的问题。开关的按键高度与法兰面基本齐平，不会因为按键突出过多导致设备运输过程中被误触，按键的按压力度设置在适中区间，既不会因为力度过轻容易误触发，也不会因为力度过大导致操作手感生涩。
