七端口工业级金属外壳USB2.0集线器

　　在工业现场的设备组网与外设扩展场景中，普通消费级USB集线器往往难以适配复杂工况，这款七端口工业级USB2.0集线器的设计，正是针对车间、机柜、自动化产线等场景的实际需求完成的三维建模还原。从实际使用场景来看，这类集线器常部署在工业控制柜内部、设备操作台侧方、壁挂式工控终端旁，用来连接扫码枪、工业相机、数据采集模块、调试手柄等多类USB外设，解决工控主机原生USB端口数量不足的问题，同时避免消费级集线器在工业环境下易受静电干扰、接口松动、外壳形变损坏的通病。

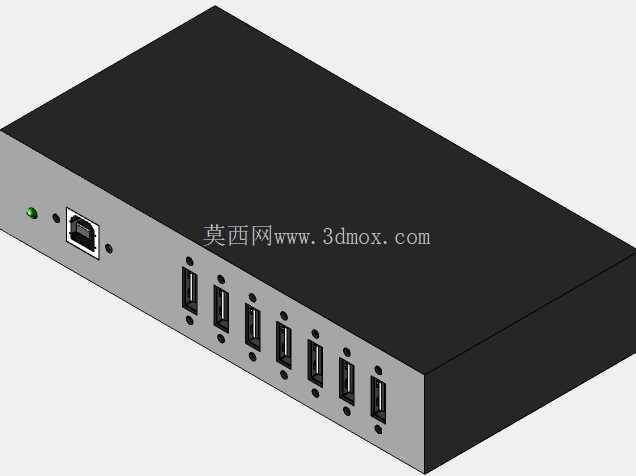

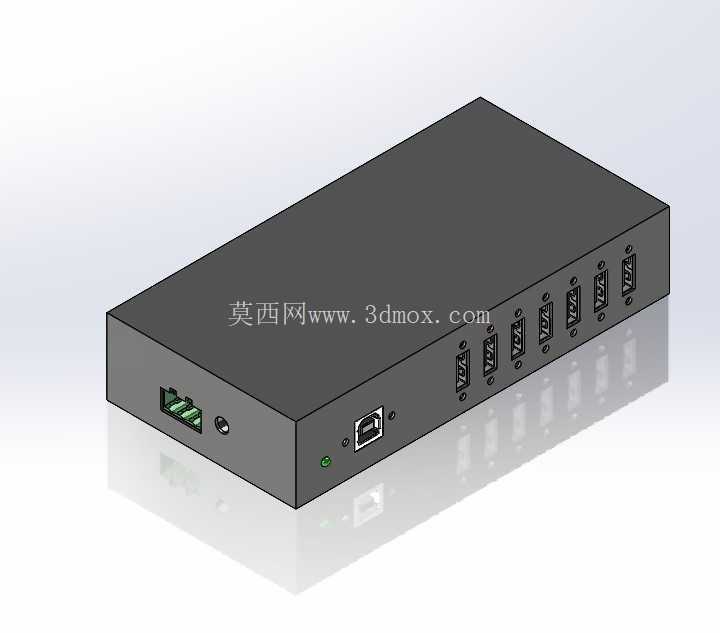

　　从功能特性层面看，该设备集成了15kV ESD抗扰度防护设计，这一设计点对应工业现场操作人员插拔外设时的人体静电、设备运行过程中的空间静电放电场景，能够有效避免静电击穿后端主控芯片、造成数据传输中断甚至端口烧毁的问题，相比消费级产品普遍仅支持2-4kV的静电防护等级，更适配干燥多尘、人员操作频繁的工业环境。七个下行USB2.0端口采用等间距排布，每个端口旁预留了固定螺丝孔位，可搭配锁头式USB接头使用，防止设备运行过程中因振动、拉扯导致接头脱落，保障数据连接的稳定性；上行端口采用B型USB接口，同样预留了锁固结构，与工控主机连接后可避免线缆松脱。

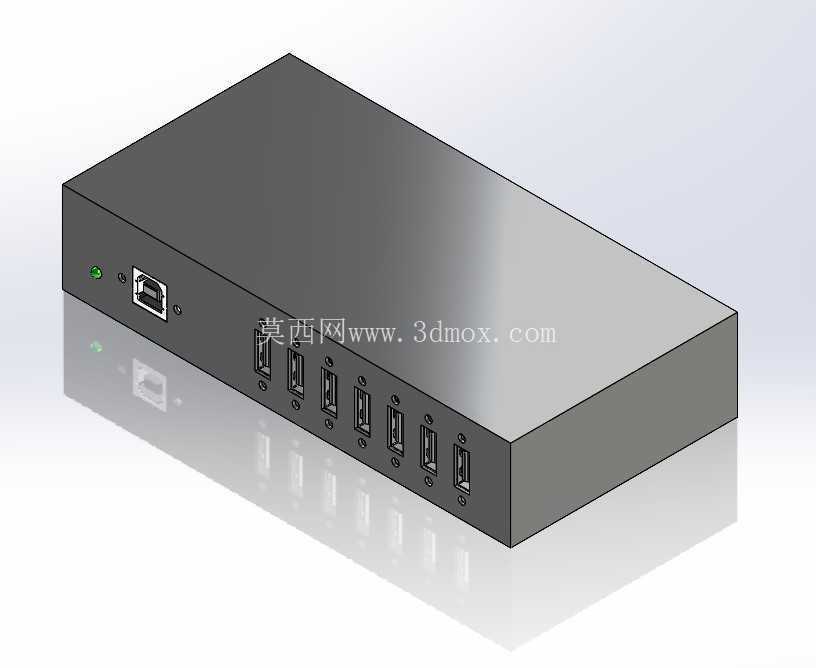

　　外形设计上，该集线器采用一体化金属外壳，材质选用冷轧钢板折弯成型后做喷塑处理，相比塑料外壳具备更好的结构强度与电磁屏蔽能力，既可以抵御现场的轻微磕碰，也能减少周边变频器、伺服电机等设备产生的电磁干扰对USB信号传输的影响。外壳整体为扁平长方体结构，边角做了小圆弧过渡处理，避免安装时划伤操作人员，顶面为平整封闭面，可在表面粘贴设备标识标签，侧面排布所有接口，方便线缆集中走线梳理。

　　安装边界的设计充分考虑了工业现场的两类主流安装需求：一是壁挂式安装，外壳背部预留了两个挂装孔位，可直接通过自攻螺丝固定在墙面、设备侧壁、操作台面板上，安装孔距适配常规工业配件的安装标准，无需额外定制转接件；二是DIN导轨安装，外壳背部集成了标准35mm DIN导轨卡扣，可直接卡装在控制柜内的标准导轨上，与PLC、继电器、端子排等柜内元件并排安装，充分利用柜内导轨空间，无需额外打孔固定，适配现有工业控制柜的安装规范。

　　建模过程中，对接口的插拔空间做了充分校核：每个下行USB端口两侧预留了不小于8mm的操作空间，方便操作人员插拔接头时手指有足够的操作余量，不会出现相邻端口干涉的问题；上行端口与设备边缘预留了足够的线缆弯曲半径空间，避免USB线缆过度弯折导致的线芯断裂。外壳的拼接缝隙控制在0.2mm以内，既满足钣金加工的工艺公差要求，也能达到基础的防尘效果，适配多尘的工业车间环境。底部预留了四个橡胶脚垫的安装槽，当设备放置在操作台面上使用时，可粘贴橡胶脚垫起到防滑、减震的作用，避免设备被意外拖动掉落。

　　从结构设计思路来看，整个产品的建模完全围绕工业场景的可靠性需求展开，没有消费级产品的多余装饰结构，所有结构特征都对应实际使用中的功能需求：金属外壳兼顾防护与屏蔽，端口锁固结构防松脱，双安装模式适配不同部署场景，ESD防护电路的布局在模型中也预留了对应的PCB安装空间，内部腔体尺寸可容纳主控电路板、防护电路模块与电源处理模块，同时预留了足够的散热间隙，避免设备长时间满负载运行时出现过热问题。端口的排布顺序遵循走线便利原则，上行端口设置在侧面最边缘位置，方便连接主机的线缆从侧边引出，七个下行端口依次排列，可对应不同外设的线缆走向进行理线，减少柜内的线缆杂乱问题。
