椭圆加工校正专用夹具结构设计

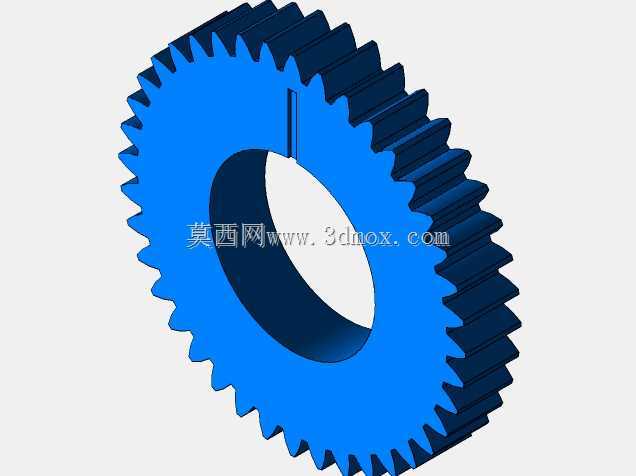

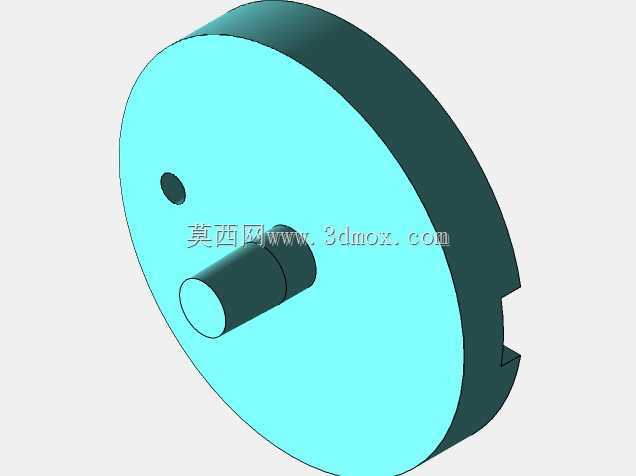

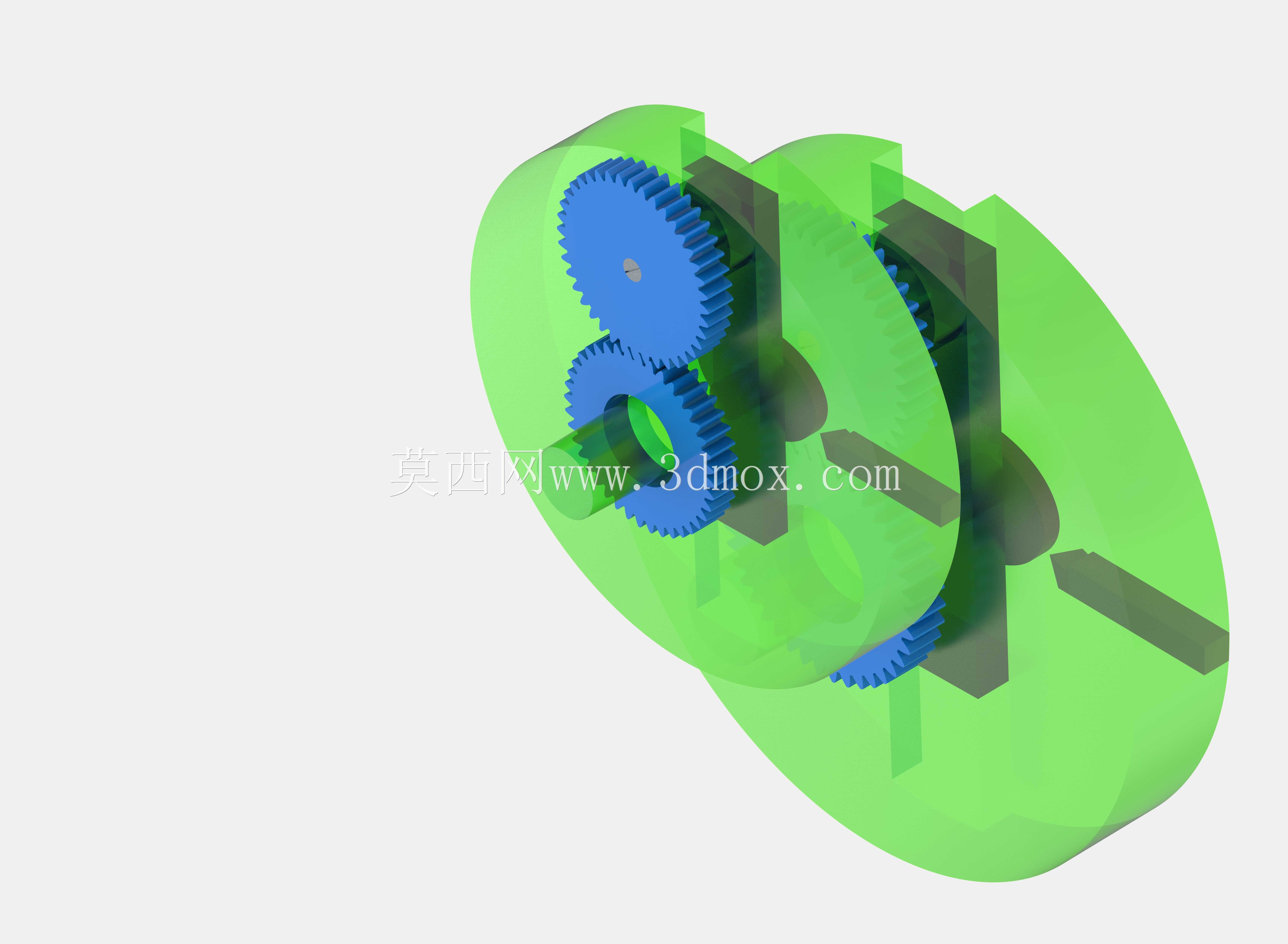

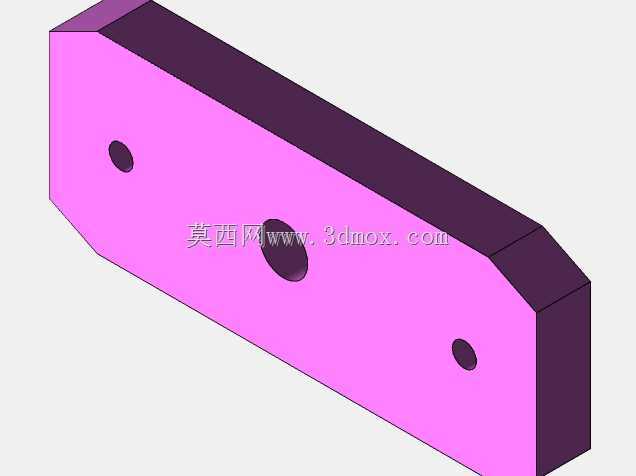

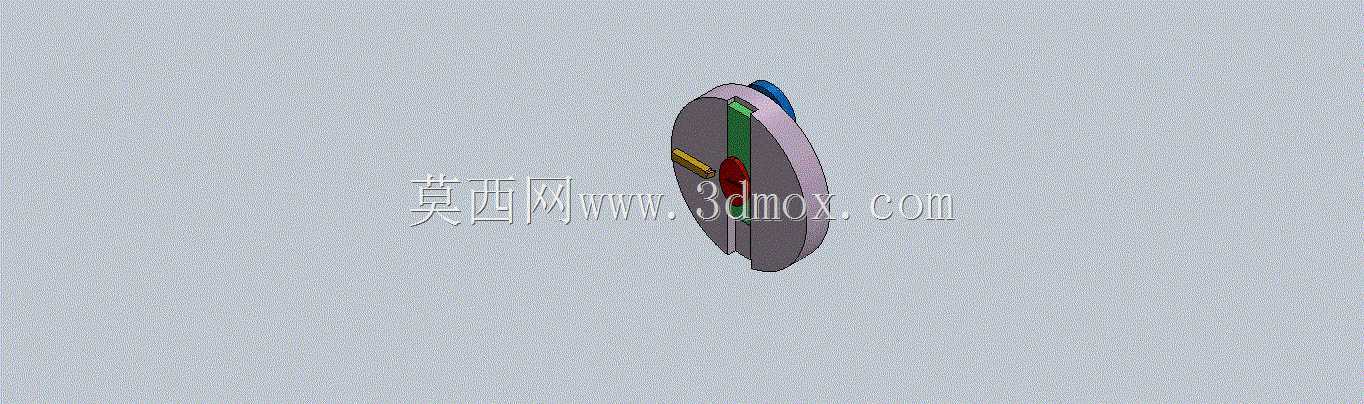

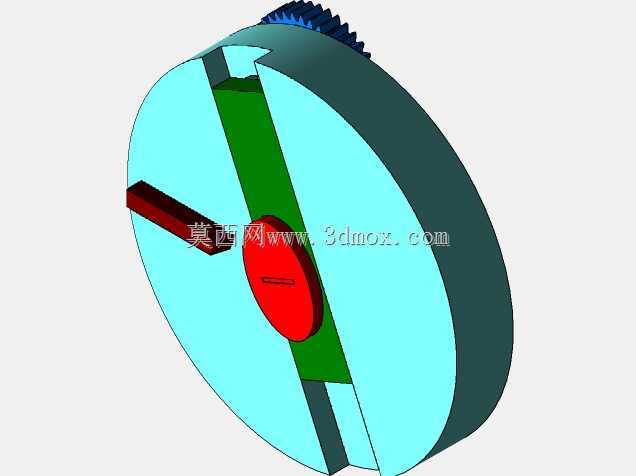

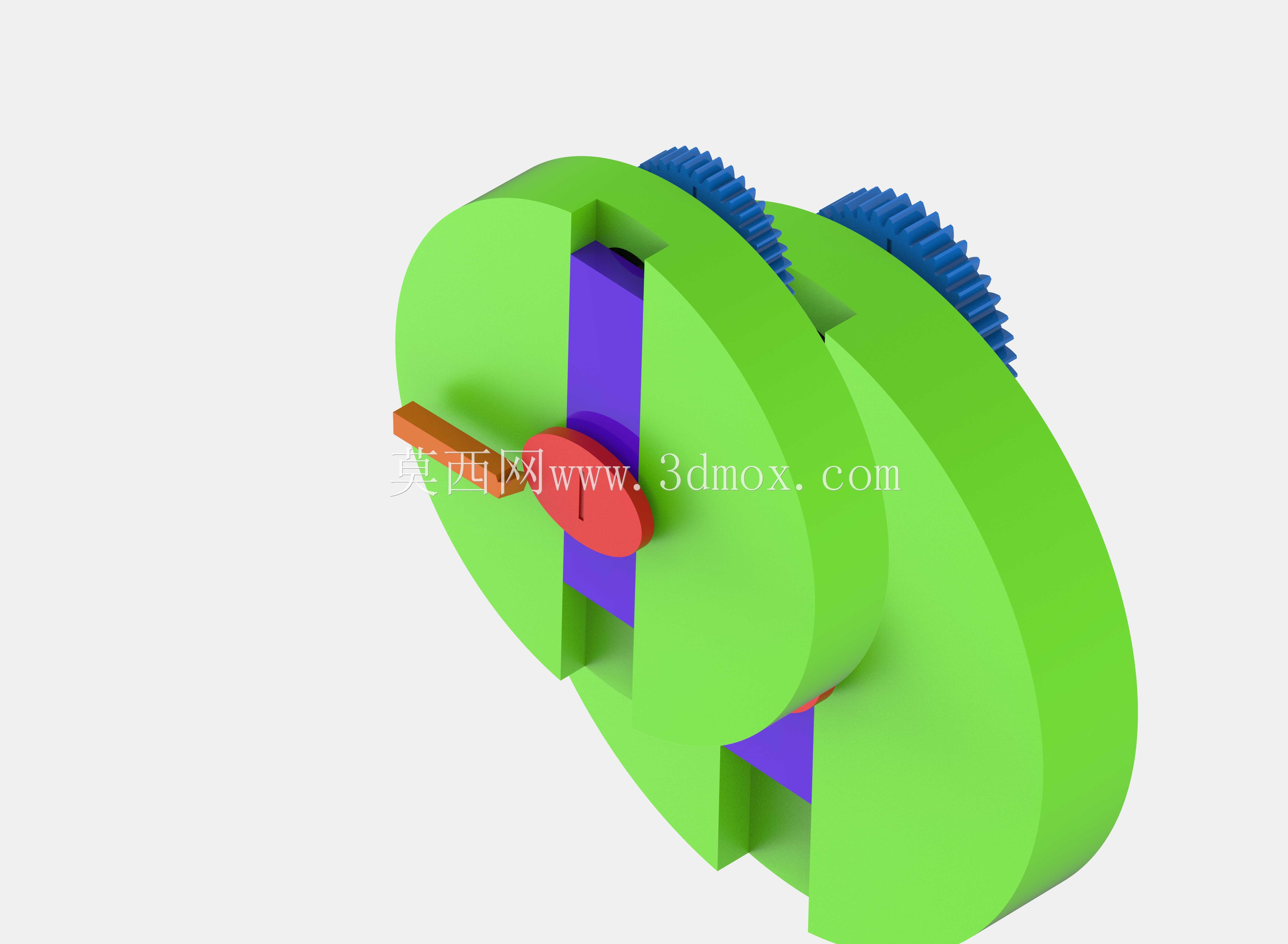

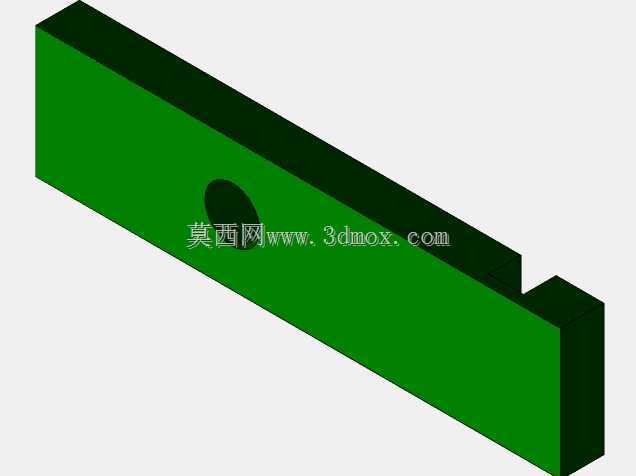

　　在非圆回转面零件的机加工环节，椭圆截面工件的装夹校正一直是中小批量加工场景下的实操难点，常规三爪、四爪卡盘受定心逻辑限制，无法在工件回转过程中持续贴合椭圆轮廓的动态径跳，很容易出现加工余量不均、形位公差超差的问题，这款专用夹具正是针对这类加工痛点开发的校正装夹机构。从结构逻辑来看，整套机构以两组对称布置的半圆盘形基体作为核心承载框架，基体外侧集成了同参数的外啮合齿轮副，通过齿轮的同步啮合传动，保证两个半圆盘在开合调整过程中始终保持对中状态，不会出现单侧偏移导致的装夹偏心。夹具体中部设置了可调式的定位挡块，紫色的竖向挡块负责工件的轴向定位，可根据待加工椭圆工件的厚度尺寸调整安装位置，适配不同轴向长度的工件装夹需求；

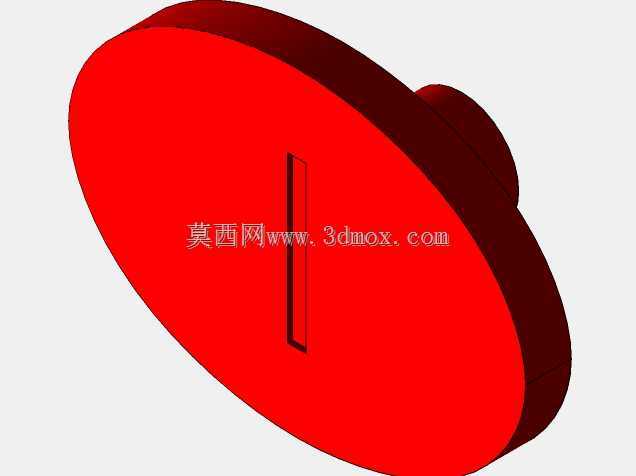

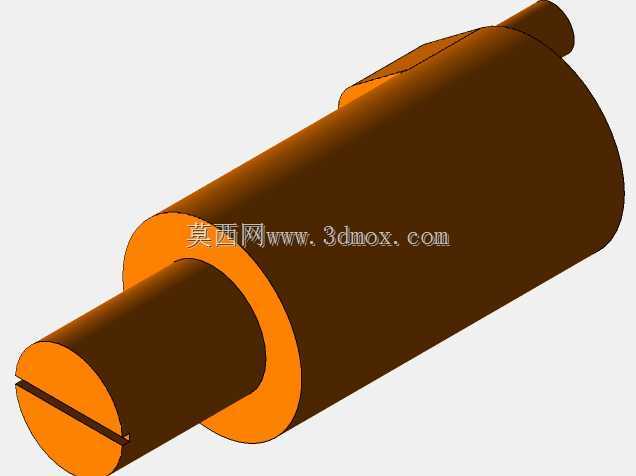

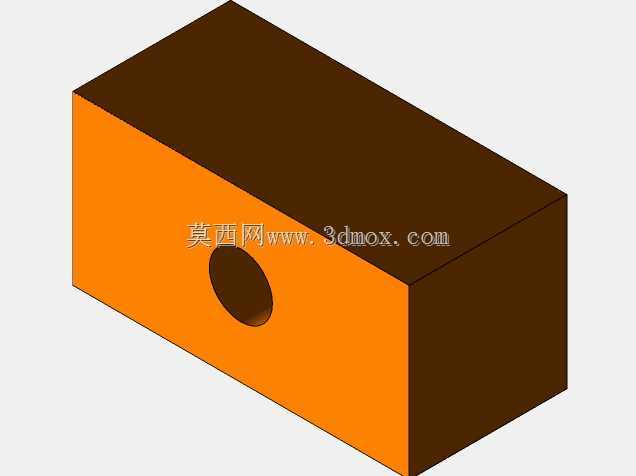

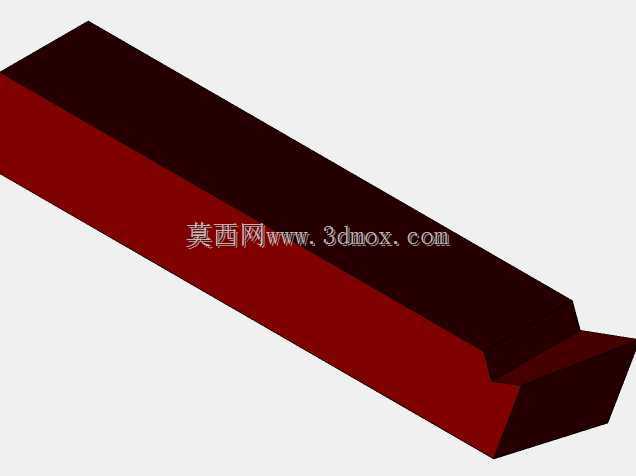

　　前端的红色偏心压块配合橙色的拨杆结构，可在工件放置到位后快速锁紧，压块的偏心行程经过设计计算，锁紧后可提供足够的装夹夹紧力，避免粗加工、半精加工过程中工件出现窜动。实际应用场景中，这套夹具可直接安装在CA6140等普通卧式车床的主轴连接端，替代原有的标准卡盘完成椭圆截面工件的校正与装夹，也可适配外圆磨床的工装连接接口，用于椭圆轴、椭圆孔类零件的精加工校正工序。不同于靠模法加工椭圆需要定制专用靠模板的高成本方案，这套夹具通过齿轮同步的双盘开合结构，可在一定范围内调整椭圆的长、短轴参数，适配一定尺寸区间内不同规格椭圆工件的装夹需求，调整时只需松开基体的锁紧螺钉，转动齿轮调整两个半圆盘的相对开合距离，即可匹配对应椭圆轮廓的装夹基准，

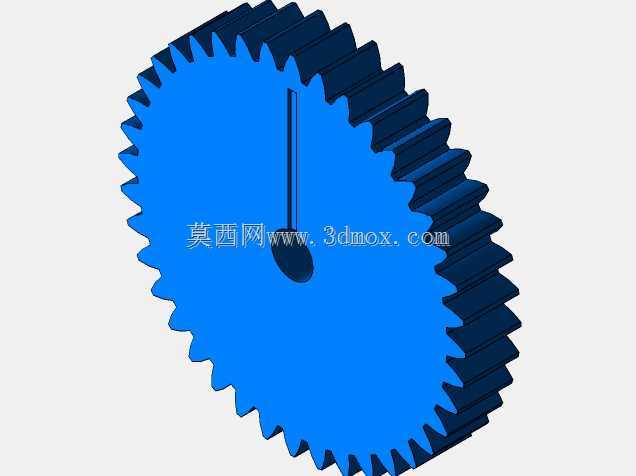

　　调整完成后锁紧固定即可投入加工，无需更换整套工装，大幅降低了多品种小批量椭圆零件加工的工装准备成本。从安装边界来看，夹具体的最大外圆尺寸与同规格标准卡盘的安装尺寸兼容，主轴连接端的止口、螺栓孔位置完全按照普通车床主轴端的连接标准设计，无需对机床主轴进行额外改造即可完成安装，夹具体的轴向总长度控制在常规卡盘的长度范围内，不会过多占用机床的有效加工行程，安装后不会与机床的刀架、尾座等部件产生运动干涉。结构细节上，两个半圆盘的内侧工作面经过精加工，表面粗糙度控制在Ra1.6以内，保证与工件基准面的贴合精度，齿轮副采用直齿圆柱齿轮设计，传动间隙经过消隙处理，同步转动过程中不会出现空程差，保证两个半圆盘的开合动作完全同步，

　　从结构原理上避免装夹过程中出现的校正偏差。夹具体上的定位槽采用通槽设计，挡块可沿槽体滑动调整位置，锁紧螺钉采用内六角结构，可使用标准内六角扳手快速完成调整锁紧，现场操作无需专用工具，适配车间一线的实操条件。在加工校正流程中，操作人员可先将夹具安装在机床主轴上，打表校正夹具体的端面与径向跳动满足装夹精度要求后，根据待加工椭圆工件的长、短轴尺寸调整两个半圆盘的开合距离，将工件放置在半圆盘的定位面上，调整中部的轴向挡块确定工件的轴向位置，扳动前端的偏心压杆完成工件锁紧，再次打表确认工件椭圆轮廓的径跳在公差允许范围内，即可启动机床开展加工作业。整套夹具的结构没有采用复杂的液压、气动锁紧元件，纯机械结构的设计可靠性更高，在车间多油污、多切削液的加工环境下不会出现元件卡滞、密封失效的问题，日常维护只需定期对齿轮副、偏心转轴部位加注润滑脂即可，长期使用的维护成本极低。针对椭圆工件校正过程中容易出现的长、短轴方向定位偏差问题，夹具体的半圆盘内侧设置了对位刻度线，调整时可直接对照刻度确定开合距离，无需反复测量调整，大幅缩短了工装调整的辅助时间，对于批量不大但规格多变的椭圆类零件加工场景，这套夹具的适配性远高于专用定制工装，也比通用卡盘的校正效率提升数倍，能有效降低操作人员的装夹校正劳动强度，减少装夹辅助时间占比，提升机床的有效加工时长。
