修正版间歇传动日内瓦机构结构设计

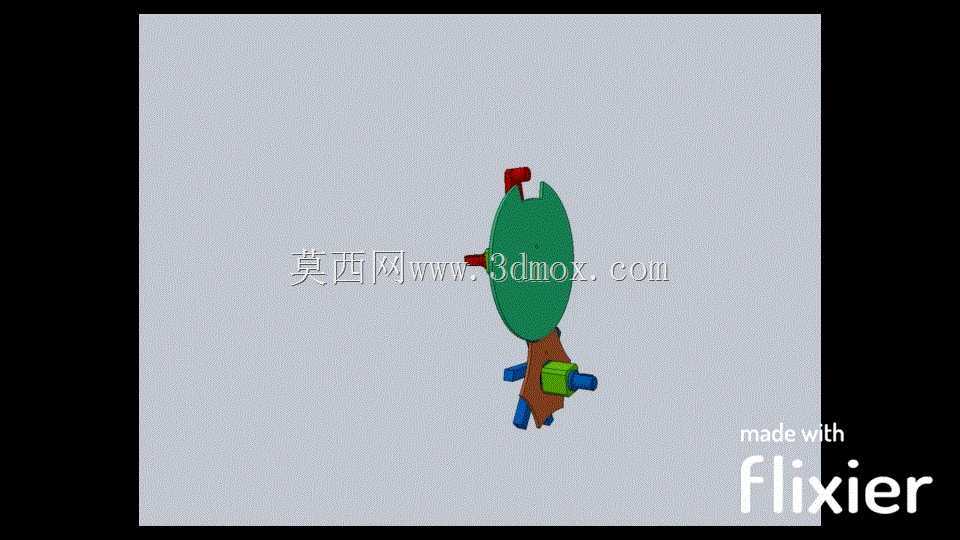

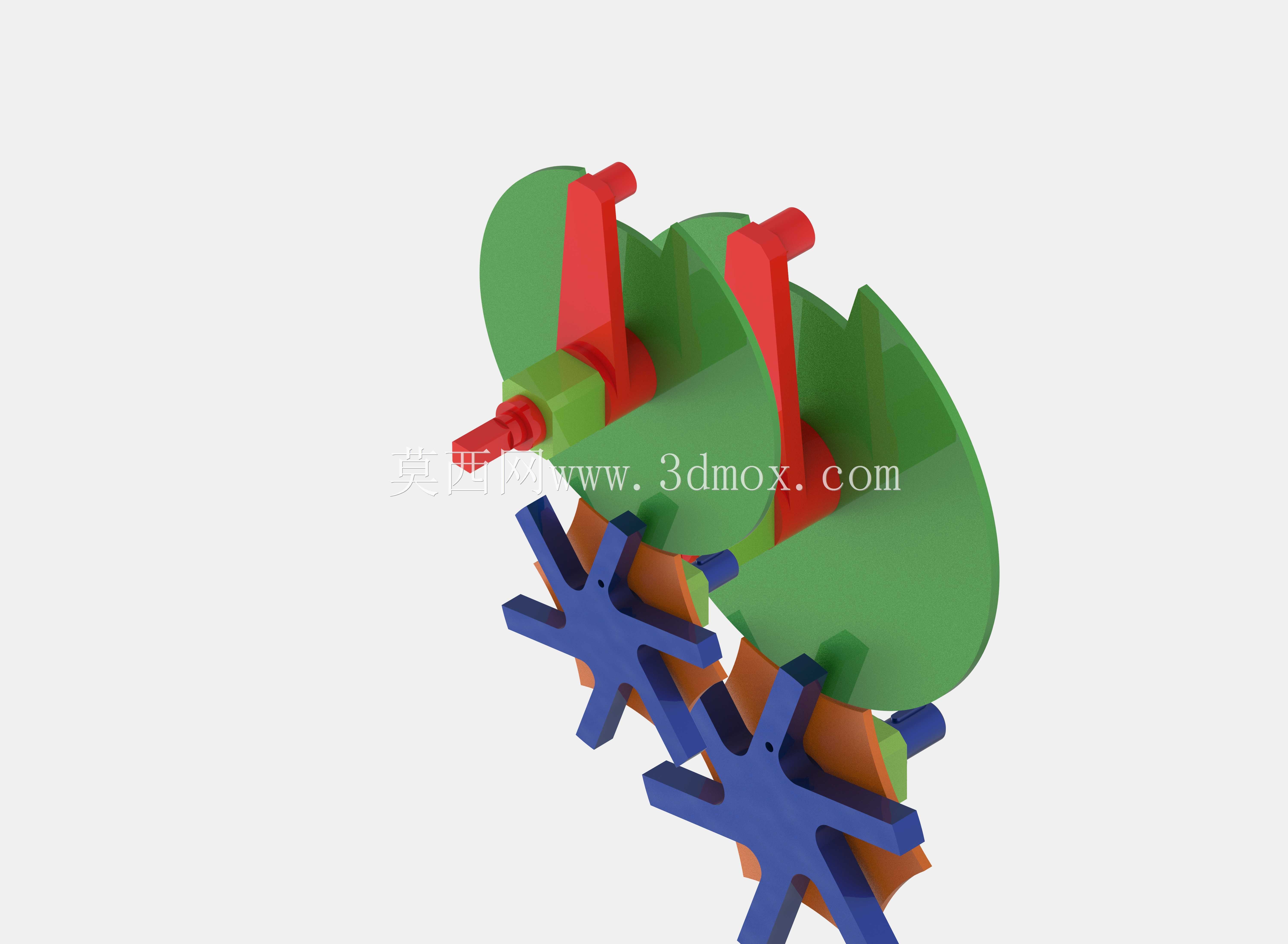

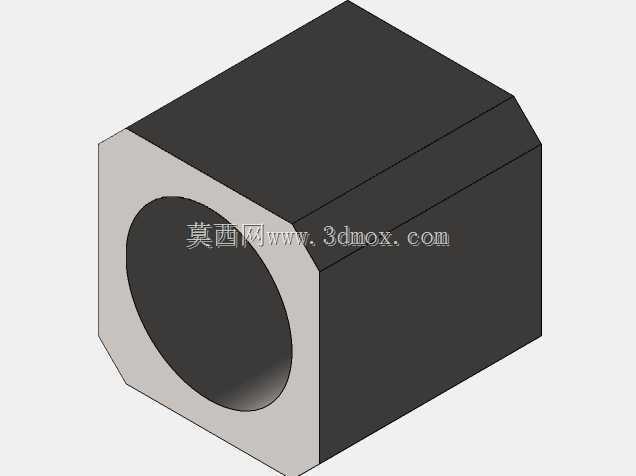

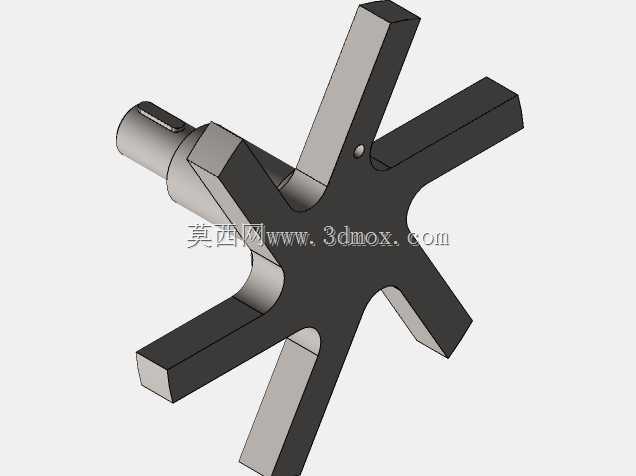

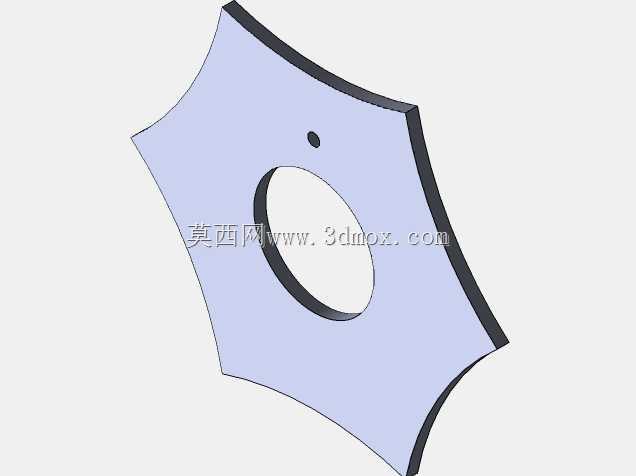

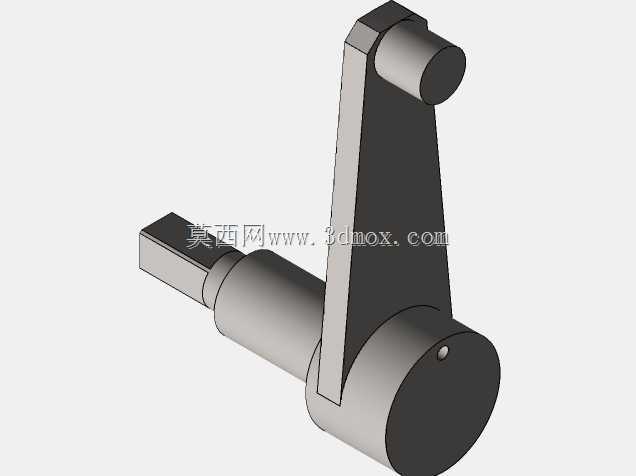

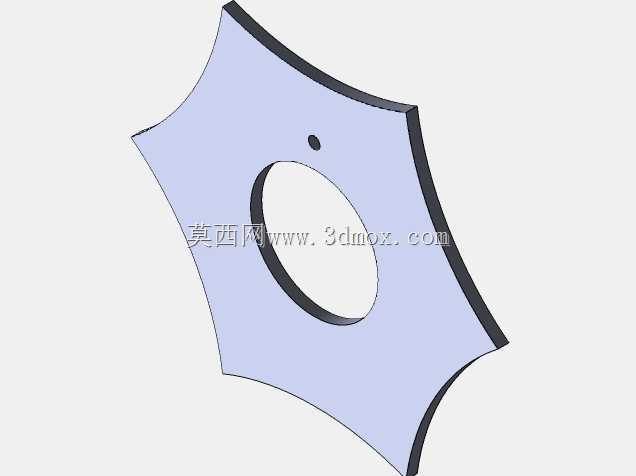

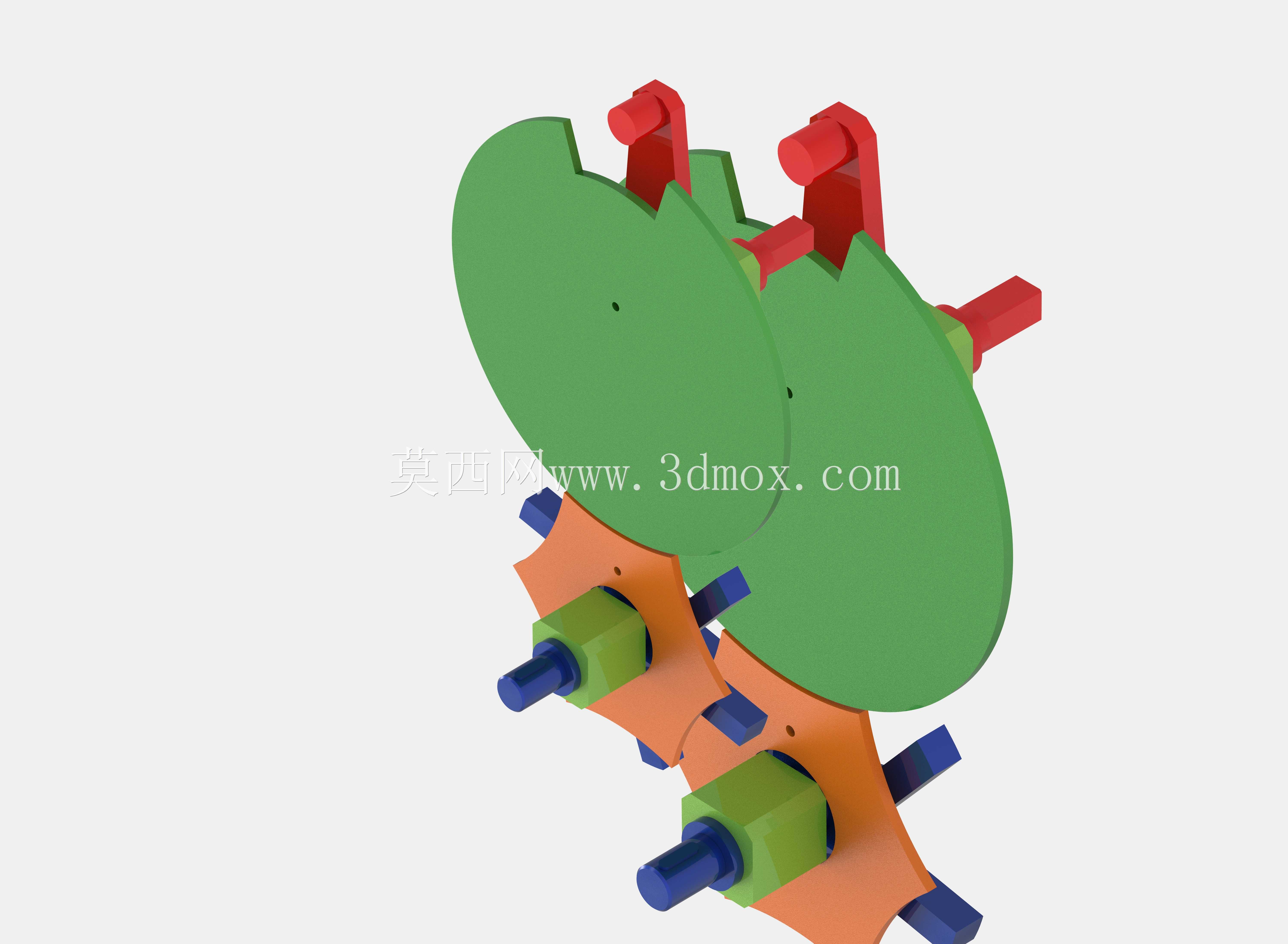

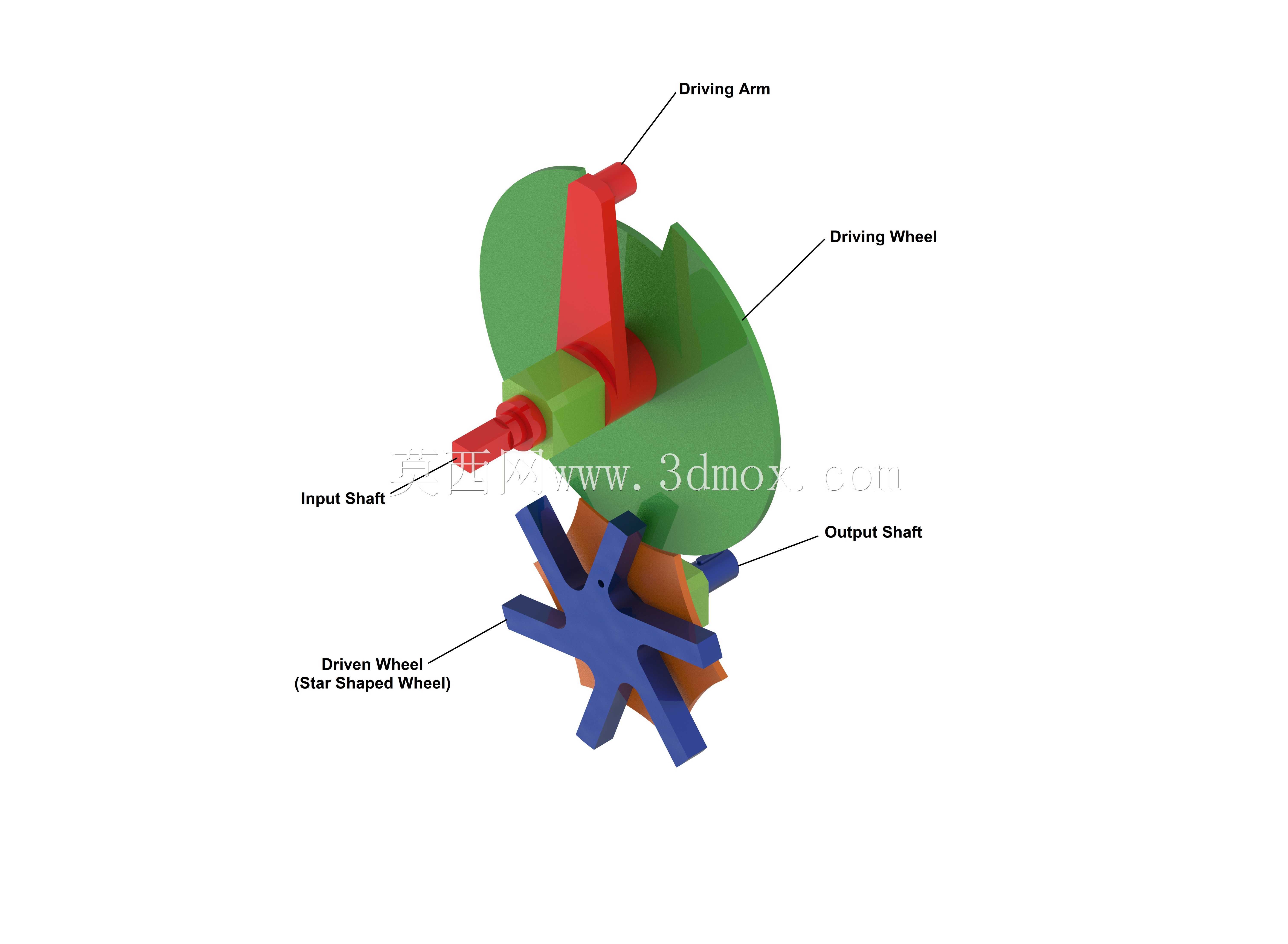

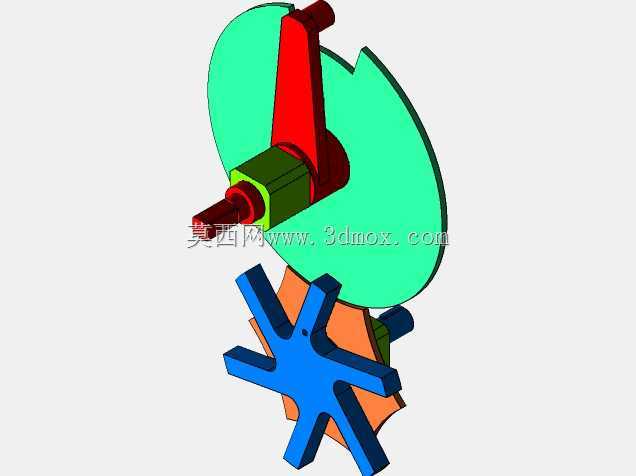

　　间歇传动结构在自动化产线的分度送料、多工位转台驱动、包装机械的工位切换环节应用极为广泛，这类工况要求输出端在完成固定角度转位后能保持精准锁止，避免工位偏移影响加工或装配精度，传统的棘轮棘爪结构存在传动冲击大、锁止定位精度不足、运行噪音明显的短板，很难适配高速、高精度分度的使用需求。这套修正后的日内瓦机构，针对传统槽轮传动的启动冲击、锁止间隙问题做了结构优化，能在紧凑的安装空间内实现稳定的间歇转位输出。从结构组成来看，整套机构包含主动驱动臂、带锁止弧的主动轮、带径向槽的星形从动轮、输入轴与输出轴几个核心部分，主动驱动臂上的圆柱销在进入从动轮径向槽的阶段，会带动从动轮完成固定角度的转动，当圆柱销脱离径向槽后，

　　主动轮上的锁止弧会与从动轮的外圆弧面完全贴合，限制从动轮的自由转动，保证输出端在停歇阶段的位置稳定性，不会因为外部负载扰动出现角度偏移。和传统日内瓦机构不同的是，这套修正结构调整了主动销的切入角度与锁止弧的配合公差，将圆柱销进入径向槽瞬间的相对速度方向调整至与槽向趋近一致，大幅降低了切入瞬间的刚性冲击，能适配更高的输入转速，同时减少传动过程中的磨损，延长部件的使用寿命。在实际安装布局上，输入轴与输出轴采用平行轴布置，两轴的中心距根据从动轮的槽数做了匹配设计，这套结构为四槽从动轮配置，对应每次转位完成90度的分度输出，能适配四工位的旋转工作台、自动送料转盘等常见设备的传动需求，

　　安装时需要保证主动轮与从动轮的端面平行度控制在合理公差范围内，避免圆柱销与径向槽出现卡滞、偏磨的问题。机构的整体外形轮廓紧凑，主动轮与从动轮的径向尺寸做了优化，不会占用过多的设备内部安装空间，输入轴端可以直接连接驱动电机或者同步带传动轮，输出轴端可以通过法兰、键连接的方式搭载转台、送料拨盘等执行部件，不需要额外增加减速或者锁止结构，就能实现稳定的间歇传动功能。在功能特性层面，这套修正后的结构解决了传统日内瓦机构在高速运行时的振动问题，锁止弧的配合面做了公差优化，停歇阶段的反向间隙控制在极小范围内，能满足印刷设备、电子元件组装设备、食品包装设备这类对分度精度有较高要求的场景使用，传动过程中不需要额外的定位锁止组件，

　　整体结构的零件数量少，加工装配难度低，后期维护成本也相对可控。设计过程中针对从动轮的槽口位置做了应力分散处理，避免圆柱销频繁冲击槽口导致的部件疲劳损坏，主动驱动臂与主动轮采用一体化的结构设计，减少了装配环节带来的累积误差，保证主动销的位置精度，输入轴与输出轴的轴段都预留了标准轴承安装位，可以直接适配常规的深沟球轴承做支撑，降低轴系运行的径向跳动，提升传动的平稳性。在实际选型适配时，可根据设备需要的分度工位数量调整从动轮的槽数，对应调整主动轮锁止弧的角度与主动销的回转半径，就能实现不同分度角度的间歇输出，不需要对整体安装布局做大幅改动，结构的拓展性较强。这套机构的传动比固定，每次转位的角度一致性好，不会出现丢步、过冲的问题，相比采用伺服电机配合减速机做间歇分度的方案，纯机械结构的可靠性更高，在恶劣的工业生产环境下也能稳定运行，不会因为电磁干扰、程序故障出现分度失误，适合在长时间连续运行的自动化设备上使用。
