手机PCBA生产用PCB定位安装托盘结构

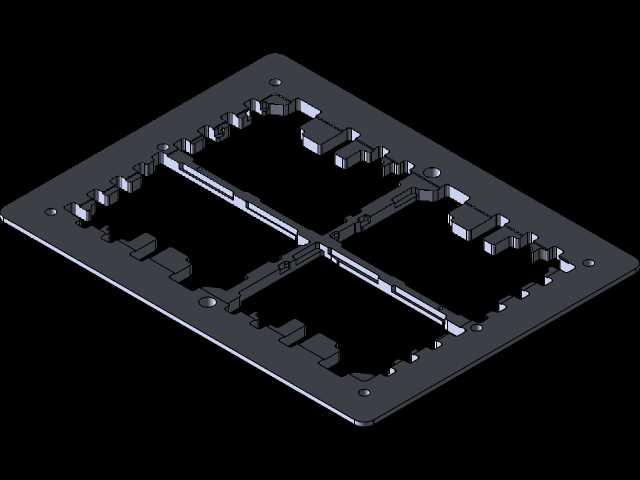

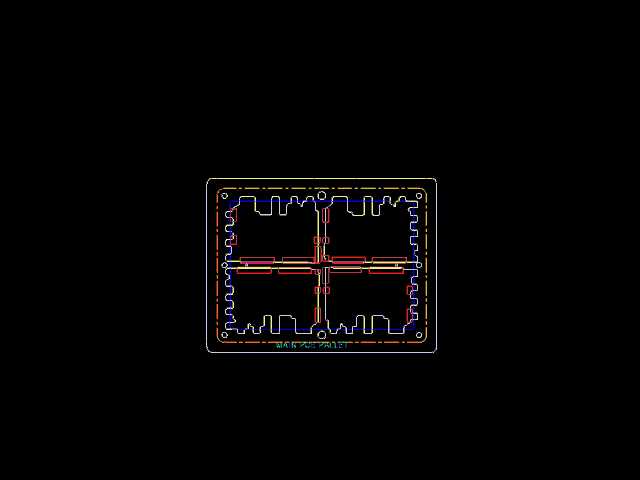

　　在消费电子SMT生产、后段测试及组装工序中，PCB载具的定位精度直接决定了整条产线的良率上限，这款针对手机PCBA设计的安装托盘，正是面向小尺寸高密度电路板工序流转需求开发的定位工装。不同于通用型载具，该托盘采用一体式基板配合多型腔排布设计，基板本体选用硬质合金基材加工，整体平面度控制在0.02mm以内，避免多工位流转过程中因基板形变导致的PCB偏移问题。从结构布局来看，托盘上的每个型腔完全匹配对应型号手机PCB的外形轮廓，型腔边缘设置0.15mm的导向倒角，方便操作人员或自动上下料机构快速将PCB放入型腔，不会出现卡板、蹭伤PCB边缘线路的问题；型腔内部预留了对应PCB上元器件的避空位，对于板上高度超过1mm的接插件、屏蔽罩、

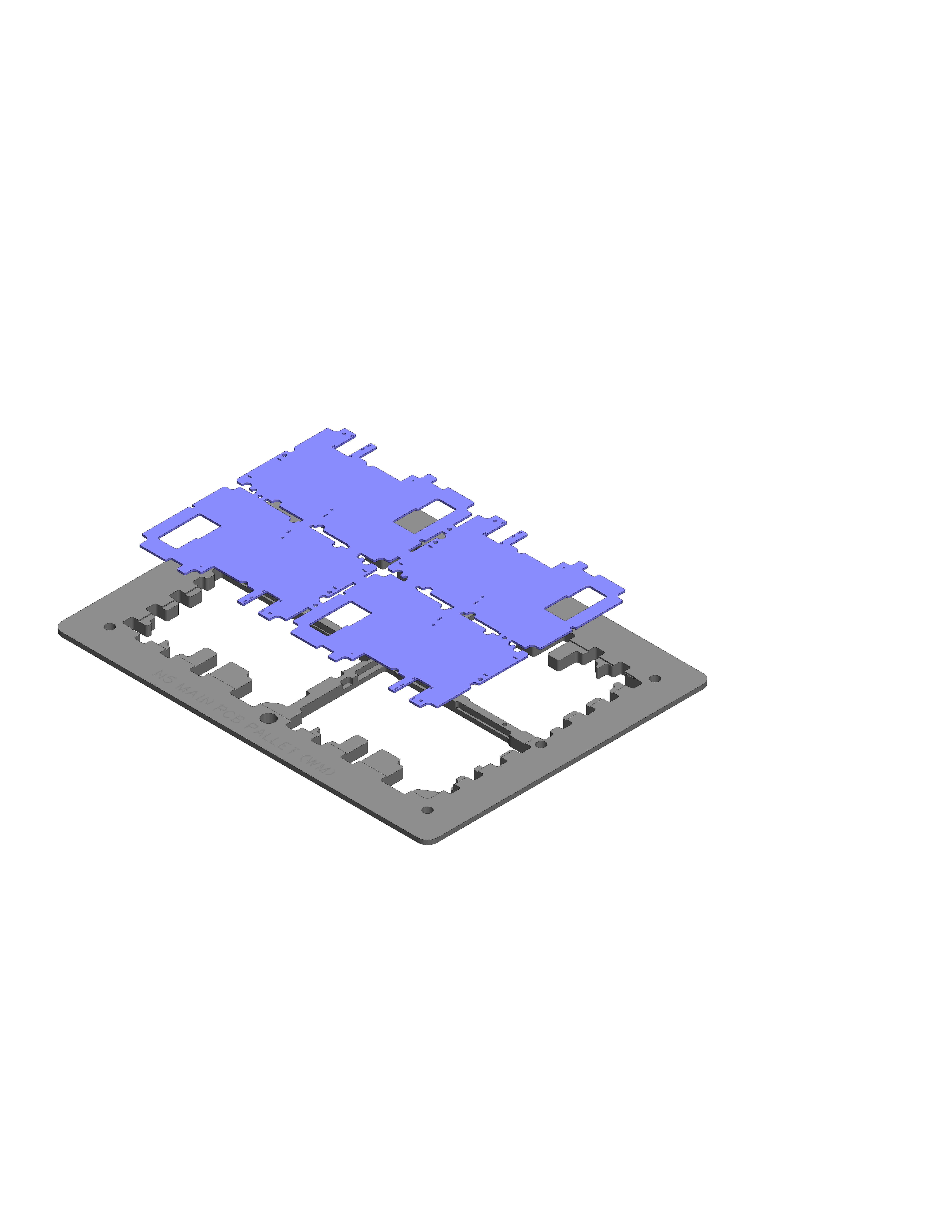

　　BGA元器件位置，都做了下沉式避让处理，确保PCB放入后板面完全贴合托盘支撑面，不会因为局部元器件顶起导致板面翘曲。在定位设计上，每个型腔配套两个高精度定位销，位置对应PCB板上的工艺定位孔，销钉与定位孔的配合间隙控制在0.03mm以内，既保证取放顺畅，又能将PCB的位置偏移量控制在SMT印刷、贴片工序允许的公差范围内，避免出现印刷偏位、贴片偏移的不良。托盘的基板边缘设置了统一的设备定位边，宽度与产线常用接驳台、回流焊、测试工位的定位槽匹配，不需要额外加装转接附件就可以直接适配多数主流SMT生产设备，减少产线换型的调整时间。多型腔的排布方式充分考虑了生产效率需求，单块托盘一次可承载4片手机PCB，

　　排布间距匹配自动贴片机的吸嘴取料行程，同时预留了足够的操作空间，方便人工取放时不会触碰相邻板上的元器件。托盘表面做了硬质阳极氧化处理，表面硬度达到HV400以上，耐磨性能优异，可以承受上万次的取放摩擦不会出现明显划痕，同时表面绝缘电阻大于10^12Ω，避免生产过程中静电击穿PCB上的敏感元器件。在测试工序适配性上，托盘对应PCB测试点的位置做了镂空处理，配合测试治具使用时，测试探针可以直接穿过托盘接触PCB测试点，不需要将PCB从托盘中取出就可以完成在线功能测试，减少二次装夹的定位误差，也提升了测试工序的流转效率。托盘的整体厚度控制在8mm，既保证了足够的结构刚性，不会因为长期受热出现形变，也适配回流焊工位的轨道高度要求，

　　经过260℃高温回流后，托盘的平面度变化量小于0.01mm，不会因为高温形变导致后续工序定位失效。型腔周围还设置了多个小型吸气孔，可接驳产线的真空吸附系统，PCB放入后开启真空即可将板牢牢吸附在托盘上，避免高速传输过程中PCB移位，在贴片、印刷等高速工位也能保持稳定的定位状态。不同于传统的单型腔载具，这款托盘的排布还考虑了不同工序的操作习惯，在托盘的首尾位置设置了统一的方向标识缺口，操作人员可以快速识别托盘的放置方向，避免放反导致的批量生产事故。托盘的边角做了R3的圆角处理，避免流转过程中边角磕碰产生的铝屑掉落污染PCB板面，同时也减少操作人员被锐边划伤的风险。在安装边界上，托盘的外形尺寸完全匹配标准SMT产线的330mm宽度轨道要求，不需要调整轨道宽度就可以直接上线使用，基板底部设置了2mm高度的支撑凸台，在回流焊过程中可以保证热空气在托盘下方循环，减少PCB板面的温差，避免出现虚焊、冷焊的问题。针对手机PCB板上的FPC软板位置，托盘上专门设置了压块固定位，可配套耐高温压块将软板部分压平固定，避免回流过程中软板翘曲导致的元器件移位。整个托盘的设计没有多余的冗余结构，所有结构特征都围绕手机PCBA生产过程中的定位、流转、防护、测试需求展开，在保证定位精度的前提下尽可能降低托盘自重，减少接驳台的负载，同时提升操作人员取放的便利性。
