格斗竞技用楔形叉齿战斗机器人套件结构

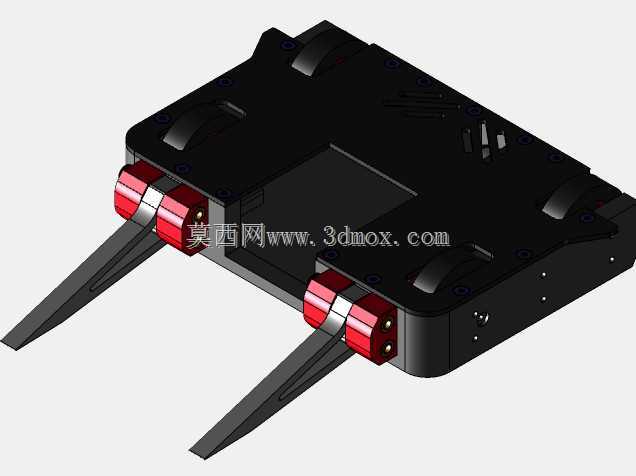

　　该结构面向小型格斗机器人竞技场景设计，核心适配1.36kg级羽量级格斗赛事的对抗需求，整体采用对称式双叉齿前置布局，主体承载框架为一体化铣削成型的高强度硬质结构，框架边缘做了多段式倒角与斜面切削处理，既能够降低对抗过程中被对方武器勾挂的概率，也能在正面冲撞时分散接触应力，避免局部应力集中导致的结构开裂。前端伸出的两组楔形叉齿采用下倾式角度设计，齿尖做了收窄处理，与主体框架的安装位置预留了三档可调的固定孔位，可根据对抗策略调整叉齿的伸出长度与下倾角度，当叉齿下调至最低位置时，齿尖距承载平面的间隙仅为1.2mm，能够在正面冲撞时顺利楔入对方机器人的底部框架间隙，将对方抬升后推至场地边界或机关区域；叉齿上调至最高位置时，

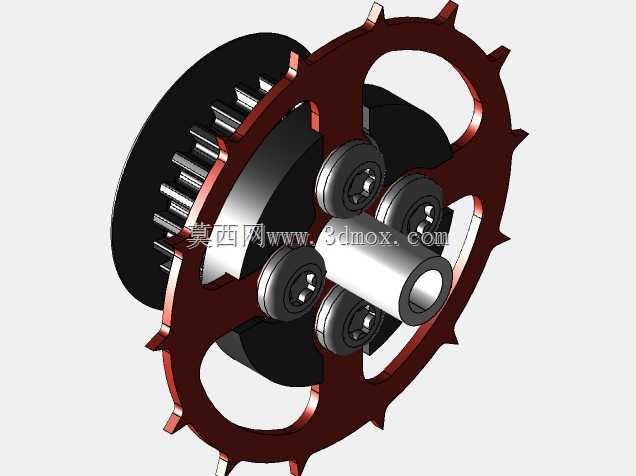

　　可适配针对高底盘机器人的挑击动作，配合自身行进动力完成掀翻对方的战术动作。两侧的驱动单元采用内嵌式安装设计，驱动模块的输出端直接连接行走轮组，轮组外侧搭配了定制的钉轮结构，轮面均匀分布凸起的咬合齿，能够在场地的防滑涂层表面提供足够的抓地力，避免高速冲撞时出现打滑失速的问题；驱动模块的安装位设置了横向调节余量，可根据选用的电机外径尺寸调整安装间隙，适配不同规格的直流驱动电机，安装位周边预留了走线槽位，驱动线缆可沿框架内侧的凹槽排布，避免对抗过程中线缆外露被对方武器切断。主体框架的中部为开放式空腔结构，空腔的边界设置了多组统一规格的安装螺孔，可根据战术需求搭配不同的功能模块，比如加装旋转武器模块、配重块或者额外的装甲板，

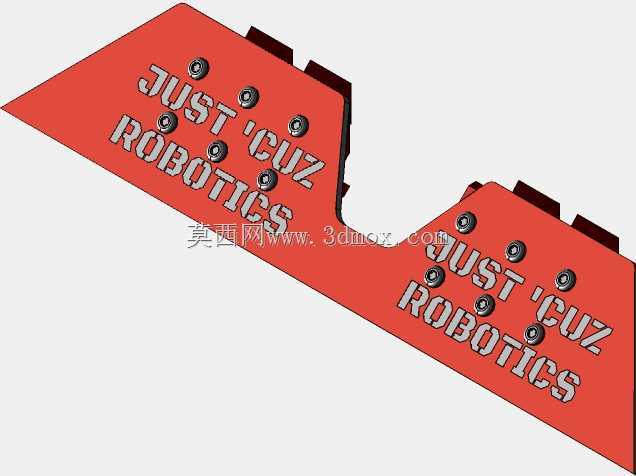

　　空腔的底部预留了电池与控制板的安装位，安装位的凸台高度为3mm，能够将电控部件与框架底面隔开，避免场地表面的水渍或者金属碎屑造成电路短路。框架的顶部设置了两处内凹的提手结构，既不会增加整体的外凸尺寸，也方便赛前调试时的搬运与位置调整，框架的后侧预留了电源开关与充电接口的开孔，开孔位置做了沉台处理，开关与接口安装后不会突出框架表面，避免冲撞过程中被误触或者撞损。从安装边界来看，该结构的整体宽度控制在150mm以内，长度不含叉齿为120mm，整体高度不含轮组为45mm，完全符合对应量级赛事的尺寸限制要求，所有外露的连接螺丝均采用沉头设计，安装后螺丝顶面与结构表面齐平，没有突出的连接部件，既降低了被对方武器勾挂的风险，

　　也能减少冲撞过程中的应力集中点。结构的受力路径经过针对性优化，正面冲撞时的冲击力会沿叉齿传导至两侧的驱动安装梁，再分散到整个主体框架，不会出现局部受力过大的问题，框架的壁厚在非安装区域做了均匀减薄处理，在保证结构强度的前提下尽可能降低自重，预留出更多的重量配额给武器模块或者配重块，提升整体的对抗性能。
