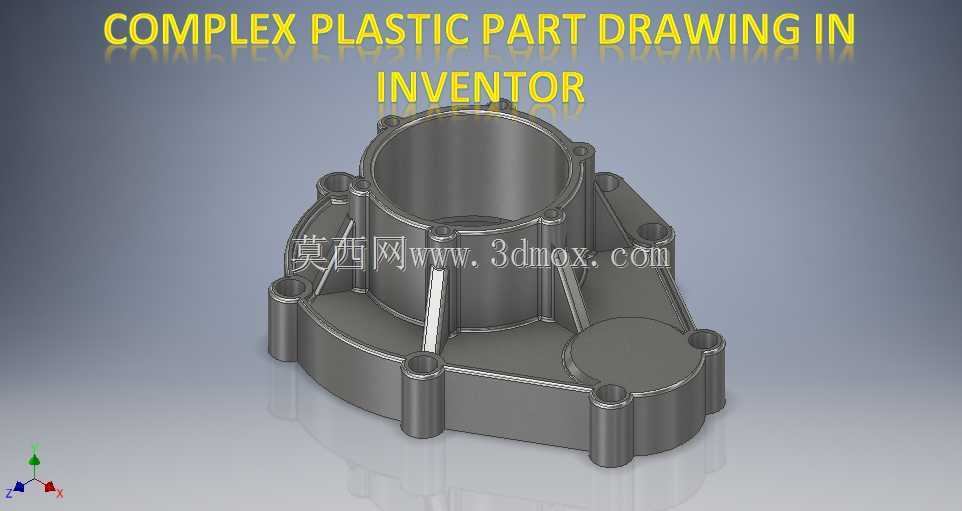

Inventor复杂塑料壳体零件结构设计

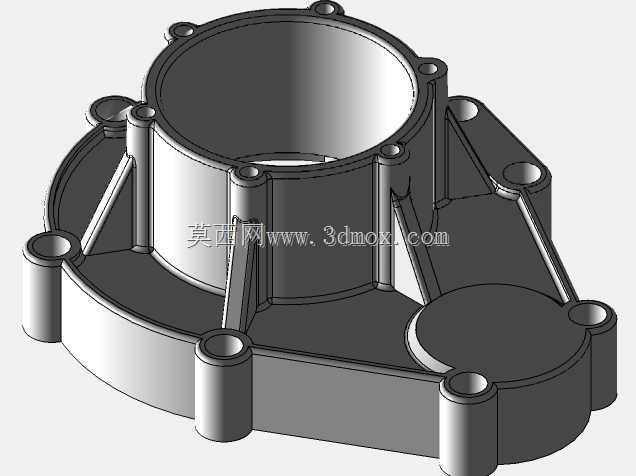

　　本次呈现的异形塑料壳体零件，主要应用于小型动力传动单元的端盖防护场景，常见于园林机械、小型内燃机配套的传动箱外侧，承担内部传动组件的防护、安装定位以及外部附属部件的承载功能。零件主体采用带加强筋的盆式结构，中心设置大直径通孔用于传动轴穿过，孔位周边做了加厚凸台处理，凸台端面预留密封槽安装位，可适配O型密封圈实现腔体与外部的密封隔离，避免作业过程中粉尘、水汽侵入传动腔内部造成齿轮、轴承的异常磨损。

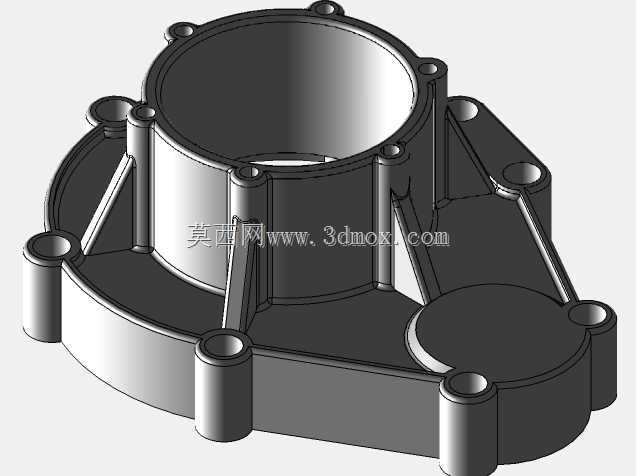

　　从结构布局来看，零件沿中心孔向外延伸出三角分布的安装支耳，每个支耳位置设置贯穿的螺栓过孔，孔位周边做了局部加厚，避免螺栓锁紧时塑料件出现应力开裂，支耳与主体壳体的衔接位置布置了放射状加强筋，筋条厚度控制在主体壁厚的0.6倍左右，既保证整体结构刚度，又能控制注塑成型时的缩痕风险。零件侧面预留了一个小型圆形凸台结构，该位置可用于安装传感器或者油位检视组件，凸台内侧做了定位止口，方便配套零件的快速装配定位，凸台与主体衔接处做了圆角过渡，减少应力集中点。

　　设计过程中优先考虑了注塑工艺的可行性，所有转角位置均设置了R0.8-R2不等的工艺圆角，避免尖角位置出现应力集中以及注塑填充时的流动阻力过大问题；主体壁厚控制在2.5mm-3mm区间，整体壁厚差控制在30%以内，避免成型过程中出现缩孔、翘曲等缺陷。安装支耳的螺栓过孔直径比配套螺栓大0.5mm，预留足够的装配公差补偿量，适配加工以及装配过程中产生的位置度误差。零件的安装基准面设置在中心凸台的下端面，该端面平面度要求控制在0.1mm以内，保证装配后与传动箱箱体的贴合度，避免出现密封失效问题。

　　从安装边界来看，零件整体最大外轮廓直径控制在180mm左右，中心通孔直径为80mm，整体高度为75mm，三个安装支耳的螺栓孔中心距为150mm，适配M6规格的内六角螺栓进行锁紧，安装后零件外侧预留的凸台距离相邻部件的最小间隙为12mm，满足装配操作以及后期维护的空间需求。零件外侧的加强筋高度从中心向外逐渐降低，既保证了刚度需求，又避免筋条过高导致注塑时出现填充不满、困气等问题。在功能设计上，除了基础的防护功能外，零件的支耳位置还预留了两个小型卡扣位，可用于固定外部走线的线束卡扣，避免设备运行过程中线束晃动与壳体产生摩擦破损。

　　结构校核阶段重点验证了螺栓锁紧时的应力分布，通过调整加强筋的布局以及壁厚参数，将螺栓锁紧位置的最大应力控制在塑料材料许用应力的60%以内，同时模拟了设备运行过程中的振动工况，验证了零件的固有频率避开了动力单元的常用工作转速区间，避免出现共振问题。密封槽的尺寸设计适配线径2.5mm的O型密封圈，槽深设置为1.8mm，压缩率控制在25%左右，兼顾密封性能以及密封圈的使用寿命。零件的脱模斜度设置为1.5度，所有内侧筋位的脱模斜度适当加大到2度，保证注塑成型后可以顺利脱模，减少顶出痕迹对零件外观以及装配精度的影响。
