带0.42寸OLED屏的ESP32-S3开发板结构

项目分类:通用机械零部件 发布时间:2023-11-23 ID:716857

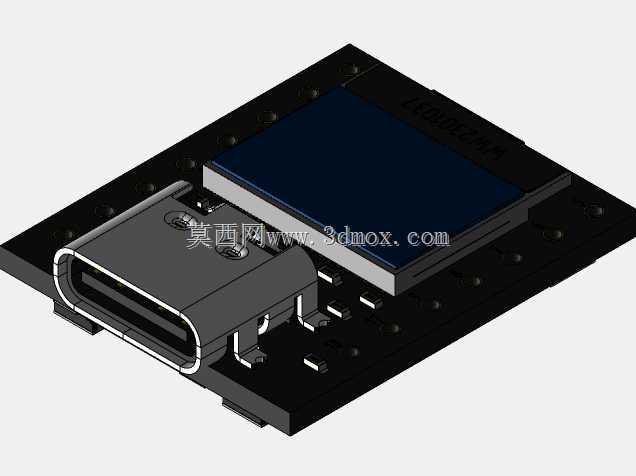

  • 带0.42寸OLED屏的ESP32-S3开发板结构

  这款嵌入式开发板的结构设计,核心围绕小体积物联网终端的快速落地需求展开,在做结构建模的时候,首先要考虑的就是板载元件的干涉避让,尤其是0.42寸OLED屏和Type-C接口的位置排布,直接决定了终端产品的外壳适配难度。很多做小型物联网节点的工程师都遇到过,选好核心板之后要么屏幕被外壳结构挡住,要么下载接口位置偏导致插线干涉,这款板型在布局的时候把Type-C接口放在板边短侧居中位置,OLED屏沿板长方向贴装在板面上半区,下方预留了主芯片和外围阻容的排布空间,板边没有突出的接插件,整体轮廓方正,不管是做嵌入式安装还是外接外壳,都不需要额外做结构避让。

  从实际应用场景来看,这类带屏的WiFi蓝牙开发板,大多用在小型环境监测节点、桌面状态提示牌、小型手持检测设备、智能家居控制面板这类场景里,0.42寸的OLED屏虽然尺寸不大,但足够显示传感器数值、设备连接状态、简单的参数提示,不需要外接显示屏就能完成基础的人机交互,省掉了外接屏的接线和固定结构,对小体积设备来说非常实用。做结构设计的时候,屏幕的贴装高度要严格控制,屏体表面和PCB板面的高度差要和外壳视窗的沉台深度匹配,建模的时候特意把屏的周圈预留了0.2mm的密封胶槽位置,如果是做户外安装的节点,直接在胶槽里打一圈密封胶就能满足基础的IP防护要求,不用额外设计屏幕压圈。

  Type-C接口的结构处理是这款板型设计的重点,很多廉价开发板的Type-C接口只做了表贴固定,插拔几次就容易掉焊盘,建模的时候特意在接口两侧预留了插装固定脚的位置,焊接的时候固定脚可以穿过PCB焊孔透焊,抗插拔强度比纯表贴高两倍以上,接口的外沿和PCB板边齐平,外壳上只需要开一个标准的Type-C避让口就行,不用做额外的接口保护结构。板载的WiFi天线部分做了净空处理,建模的时候天线区域的板边没有布置任何金属元件,也预留了塑料外壳的壁厚空间,避免金属外壳遮挡信号,不管是用ABS塑料外壳还是亚克力外壳,都不会影响无线网络的连接稳定性。

  安装边界方面,整板的长宽尺寸控制在极小的范围内,四个角预留了标准的M2螺丝安装孔,孔位距离板边的距离统一为2mm,不管是用铜柱固定在设备内部的安装位,还是直接卡在外壳的卡扣槽里,都能适配通用的小型硬件安装规范。PCB的厚度按照常规1.6mm板厚建模,所有表贴元件的高度都控制在屏幕高度以下,除了Type-C接口和屏幕之外,没有超出板体轮廓的元件,整板可以直接插入标准的2.54mm间距排针座,也可以根据需求焊接排针做外接扩展。

  从设计思路上来说,这款板型没有追求大而全的扩展接口,而是把核心的无线通讯、显示、供电下载功能做了高度集成,去掉了冗余的扩展接口之后,整体体积比通用开发板小了近60%,非常适合对体积有严格要求的嵌入式项目。建模的时候所有元件的封装都按照实际量产的尺寸绘制,阻容的位置、芯片的散热焊盘、屏幕的FPC排线弯折空间都做了预留,不会出现建模和实际打样元件干涉的问题。对于做小型物联网设备的结构工程师来说,拿到这个模型之后可以直接在此基础上设计外壳,不用再重新测绘核心板的尺寸和元件位置,能省掉大量的结构测绘时间,也避免了因为尺寸测绘误差导致的外壳开模返工问题。

  另外在供电部分的结构处理上,板载的电源管理元件都布置在板边远离屏幕的位置,避免发热元件长期烘烤屏幕导致显示异常,电源输入路径和Type-C接口直连,布线的时候做了短路径处理,结构上也预留了电源滤波电容的安装空间,不会出现供电不稳导致的屏幕闪屏或者无线掉线问题。整板的元件排布按照信号流向做了分区,无线射频部分、电源部分、显示接口部分各自独立,结构上没有交叉重叠,不管是做EMC整改还是后期维修更换元件,都有足够的操作空间。
