SMD快速陶瓷8A贴片式保险丝结构

　　做了十几年消费电子、工控板卡的结构设计，经手的板级保护器件选型、三维建模不下几百种，这款贴片式快速陶瓷8A保险丝，是板卡过流保护方案里适配场景极广的一类器件。很多刚入行的结构工程师做PCB布局时，总把保险丝当成随便放的“小方块”，真到量产过回流焊、做整机安规测试、现场过流触发时，才会发现尺寸偏差、安装边界留错、选型不匹配带来的一堆问题。

　　先从实际应用场景说，这类SMD快速陶瓷保险丝，不像老式玻璃管引线保险丝需要额外开孔、配座占用板上立体空间，它完全适配SMT全自动化贴装产线，小到TWS耳机充电仓的电源输入回路、笔记本主板的外设供电支路，大到工业PLC的IO端口保护、伺服驱动器的控制板供电回路、新能源车载低压控制板的次级保护，只要是板载空间紧张、需要过流时快速切断回路避免后级器件烧毁的场景，都能用到这类器件。尤其是陶瓷壳体的版本，相比塑料壳体的贴片保险丝，耐高温特性更好，过回流焊时壳体不会因为高温出现形变、鼓包，触发熔断时也不会出现壳体炸裂掉渣的问题，安规等级更容易满足工控、车载类产品的严苛要求。

　　从功能特性上看，这款8A规格的快速熔断型保险丝，针对的是短路、突发过流的快速响应场景——不像慢熔保险丝能承受短时间的启动浪涌电流，快速熔断的特性决定了它适合用在负载电流平稳、一旦出现过流需要毫秒级切断回路的支路，比如传感器供电回路、MCU核心供电回路，一旦后级出现器件击穿短路，保险丝能在极短时间内熔断，避免铜箔烧蚀、核心芯片烧毁甚至板卡起火的风险。陶瓷壳体本身的高绝缘特性，也能避免熔断后两端电极出现拉弧、爬电的问题，在高湿、高粉尘的工业应用场景下，绝缘可靠性远优于同规格的塑料壳体保险丝。

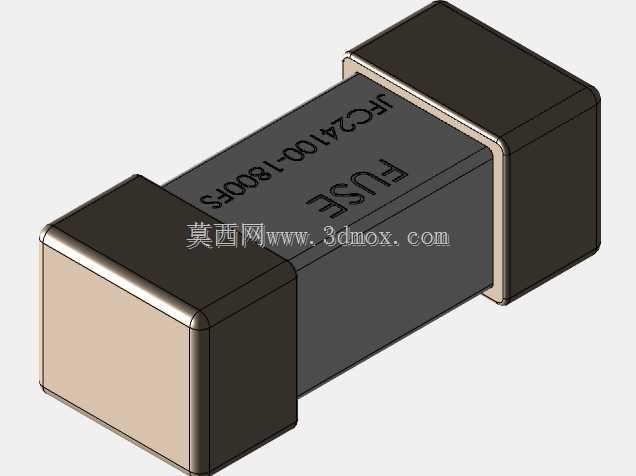

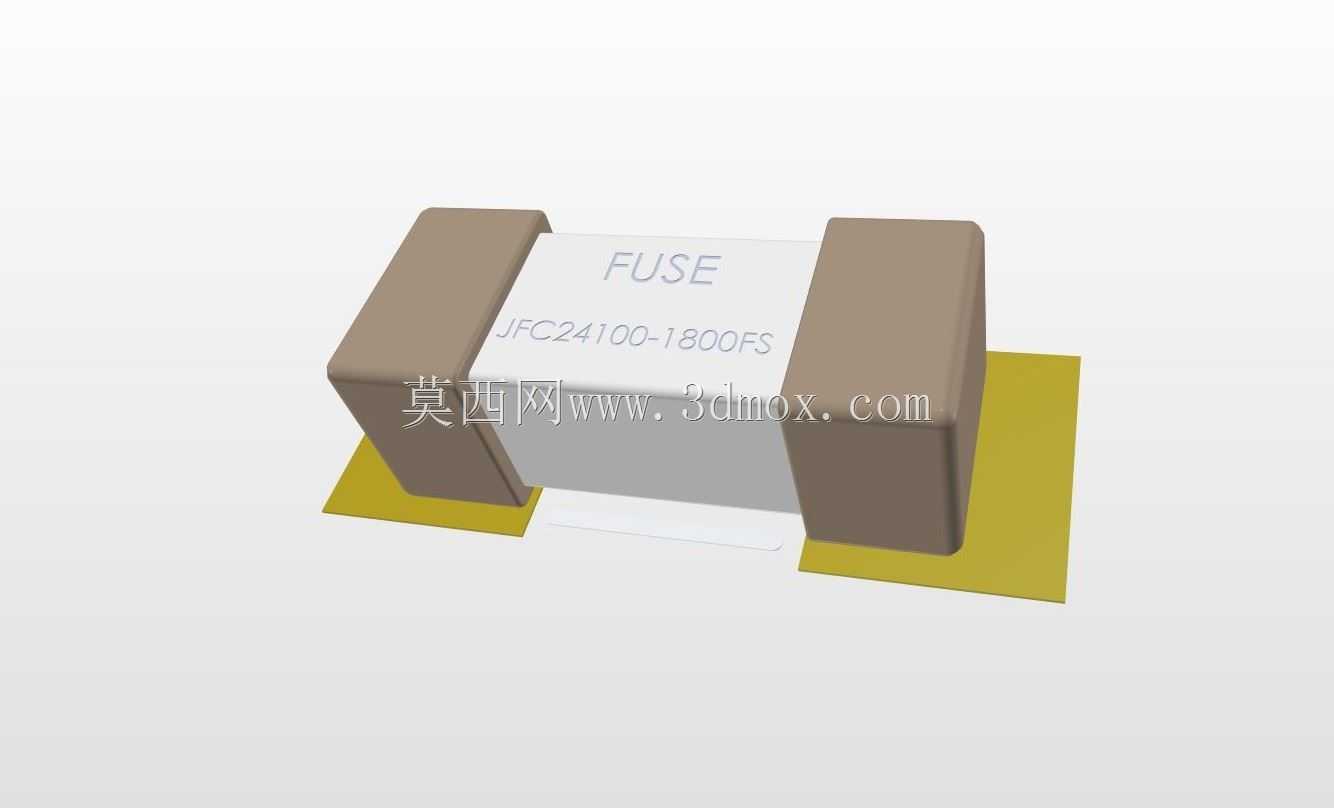

　　再说到设计思路，做这个三维模型的时候，我没有直接拿通用贴片元件的标准方块去凑数，而是完全按照实际量产器件的结构做了分层还原：两端的端电极是做了倒角处理的铜镀锡结构，倒角角度完全匹配SMT贴装时吸嘴取件的定位要求，也能避免回流焊时锡膏爬锡过高导致的电极间短路；中间的陶瓷壳体是高致密氧化铝陶瓷材质，表面做了微磨砂的质感还原，壳体上的标识区域预留了丝印位置，和实际量产时的激光打标、丝印标识位置完全对齐；壳体内部的熔丝结构虽然从外部看不到，但建模时也按照实际的窄带熔丝结构做了内置还原，方便做热仿真时可以直接调用模型，分析过流时熔丝的温升、熔断时间和壳体的散热特性。底部的焊盘区域完全按照实际器件的可焊端尺寸做了外延，和PCB封装的焊盘尺寸完全匹配，不会出现模型和封装对不上导致的装配干涉问题。

　　外形尺寸与安装边界这块，是做板卡三维布局时最容易踩坑的点。这款贴片保险丝的长宽高尺寸严格对应行业通用的2410封装规格，本体长度、宽度、高度的公差控制在±0.1mm以内，建模时把公差带的最大实体尺寸做了边界预留——也就是说，不管你选哪个厂商的同规格器件，用这个模型做布局时，预留的安装空间都能满足装配要求，不会出现不同厂商器件尺寸偏差导致的和周边电容、电阻、结构件干涉的问题。安装高度上，模型严格还原了器件贴装到PCB上的总高度，包括焊锡层的厚度都做了0.1mm的预留，做整机结构的壳体间隙校核时，不用再额外加补偿值，直接测量模型顶面到壳体的间隙就能判断是否满足安全距离要求。另外，建模时特意在器件两端的焊盘外侧预留了0.5mm的维修拆焊空间，很多新手布局时把保险丝紧挨着其他贴片器件放，真到售后维修时，风枪拆焊会把周边器件一起吹掉，这个预留边界就是按照实际维修的操作空间做的，完全符合量产板卡的DFM设计要求。

　　很多工程师做板卡三维建模时，总觉得这类小保护器件随便找个通用模型就行，实际上真到做安规的电气间隙校核、热仿真分析、产线贴装的干涉检查时，模型精度不够带来的问题会集中爆发。比如端电极的尺寸做小了，做电气间隙测量时会误以为高压端到周边器件的距离满足要求，实际器件贴上去之后电极外延，距离不够直接过不了安规；再比如壳体高度做低了，结构件装配时直接压到保险丝本体，量产时容易出现壳体被压裂、熔丝被压断的隐性故障。这个模型的所有结构细节都是从实际量产选型、建模验证的经验里抠出来的，不管是做方案阶段的布局选型，还是做详细设计阶段的干涉校核、热仿真分析，都能直接调用，不用再反复调整尺寸、核对规格书。
