苏格兰轭式曲柄滑块往复运动机构

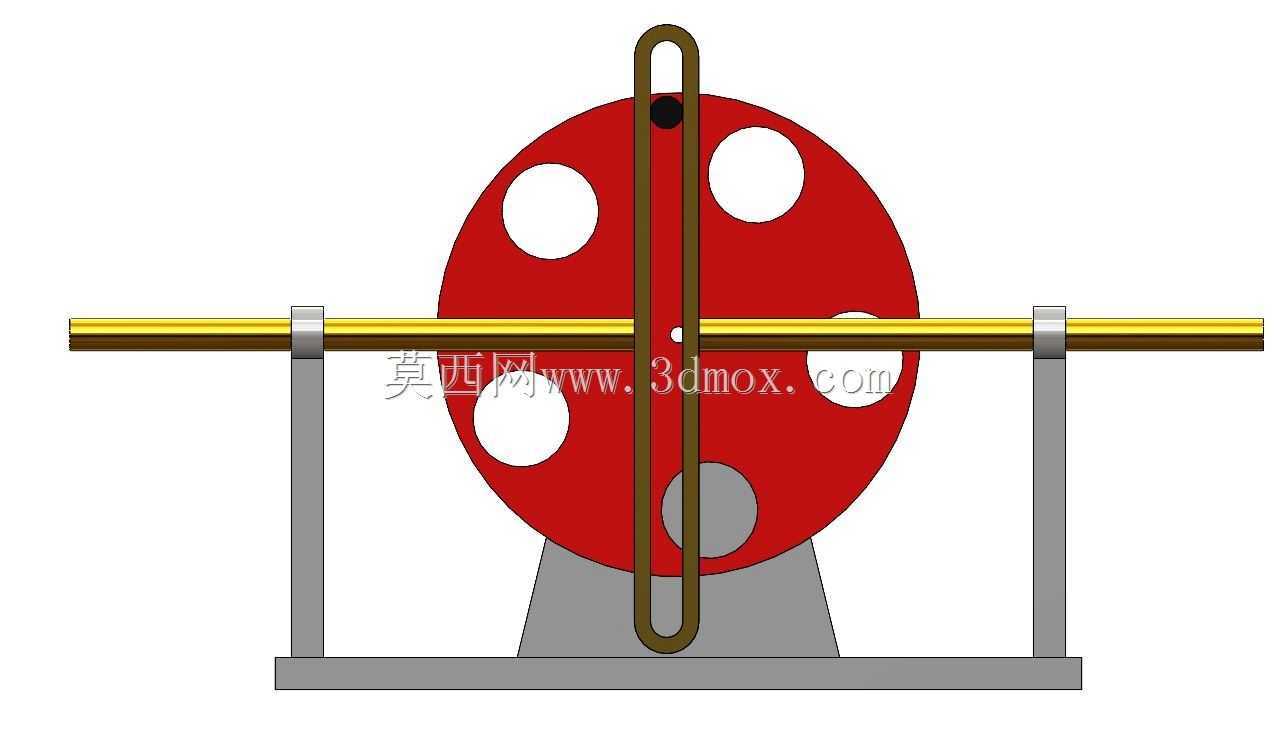

　　在自动化生产线的短行程往复工位、小型冲压设备的进给单元、计量泵的驱动端，苏格兰轭机构是把连续旋转输入转化为纯直线往复输出的经典结构，相比常规曲柄滑块，它消除了连杆摆动带来的侧向分力，对滑动导轨的侧向载荷更小，在需要平稳直线往复、无侧倾力矩的工况下优势明显。这套机构的核心传动逻辑是将偏心销的圆周运动，通过开有通槽的轭架直接转化为沿导杆轴线的直线运动，没有额外的铰接连杆带来的运动间隙累积，传动精度更稳定，在低速轻载的往复动作场景中，能有效降低滑动副的偏磨问题。从结构组成来看，整套机构包含带偏心销的旋转轮盘、竖直开槽的轭架、水平导向光轴、两端支撑座、底部安装基座几个核心部分。旋转轮盘上的偏心销嵌入轭架的竖直通槽内，

　　当轮盘绕自身中心做整周旋转时，偏心销会在轭架的竖直槽内上下滑动，同时推动轭架沿水平光轴做左右往复运动，轭架与水平光轴通过滑动衬套连接，光轴两端固定在立式支撑座上，支撑座与底部安装基座通过螺栓锁紧，保证整体结构的刚性。设计这套机构时，首先要确定往复行程参数，轭架的水平往复行程等于偏心销中心到轮盘旋转中心距离的2倍，这个参数直接决定了机构的输出位移范围，在选型适配时需要先匹配工位所需的往复行程，反推偏心距的设计值。轭架上的竖直通槽宽度需要和偏心销的外径做间隙配合，间隙控制在0.02-0.05mm之间，既要保证偏心销在槽内滑动顺畅无卡滞，又要避免间隙过大带来的回程冲击，槽的竖直方向长度需要覆盖偏心销的上下运动极限，

　　即长度不小于2倍偏心距加上销的直径，防止运动到上下止点时销与槽端发生硬碰撞。水平导向光轴的直径需要根据往复运动的负载、运动速度做刚度校核，通常光轴的长径比控制在20:1以内，避免光轴跨距过大出现挠曲变形，影响轭架的滑动顺畅度，两端支撑座的安装孔需要保证同轴度，同轴度公差控制在0.02mm以内，防止轭架滑动时出现别劲问题。轮盘的设计上，除了保证偏心销的安装位置精度，轮盘自身需要做静平衡处理，因为偏心结构在高速旋转时会产生离心振动，在轮盘上开设减重孔的同时，要对称去除材料，保证轮盘质心落在旋转中心轴线上，降低运转时的振动噪声。安装边界方面，底部安装基座的平面度需要控制在0.03mm/100mm以内，两个立式支撑座的安装定位面需要共面，

　　保证光轴安装后与基座平面平行，平行度公差不超过0.04mm/100mm。轭架与滑动衬套的配合选用H7/g6的间隙配合，衬套通常选用自润滑铜套或者工程塑料衬套，在无额外润滑的工况下也能长期稳定工作，减少维护频次。实际应用中，这类机构常被用在小型薄膜裁切设备的往复刀架驱动、日化灌装线的活塞式计量泵驱动、小型丝网印刷机的刮板往复驱动场景，相比气缸驱动的往复结构，它的运动规律是严格的简谐运动，速度和加速度曲线平滑，没有气缸启停的冲击，在需要精确控制往复运动时序的工位上，搭配伺服电机驱动轮盘，可以精准调整往复频率和行程位置，不需要额外的位移传感器做闭环反馈就能实现稳定的位置输出。需要注意的是，这类机构的滑动副都存在接触磨损，偏心销与轭架槽的接触表面、轭架与光轴的衬套接触面都需要做表面硬化处理，表面硬度达到HRC45以上，提升耐磨性能，延长机构的使用寿命。在高速运转的工况下，还需要在偏心销位置加装滚针轴承，把滑动摩擦转化为滚动摩擦，降低摩擦阻力和磨损量，适配更高的往复频次。整套机构的结构非常紧凑，没有冗余的传动部件，装配难度低，维护时只需要定期检查滑动副的磨损情况，更换衬套或者偏心销即可快速恢复精度，在轻工自动化、小型加工设备的往复运动单元中应用十分广泛。
