CA6140机床用十字轴式万向联轴器结构

　　在普通车床的进给传动链布局中，主轴箱输出轴与进给箱输入轴往往存在小角度的轴线偏移，这类偏移既包含装配过程中累积的同轴度误差，也包含床身长期使用后产生的微小形变带来的角度偏差，刚性联轴器无法适配这类错位工况，十字轴式万向节就成了这类传动节点的核心适配部件。这类万向节的核心功能是在两轴存在最大35度以内夹角的工况下，稳定传递额定扭矩，不会因为轴线的角度错位产生卡滞、附加载荷激增的问题，在CA6140这类普通卧式车床的进给传动中，它承担着将主轴输出的旋转运动平稳传递给进给系统的作用，避免轴系因为错位产生周期性的弯曲应力，延长传动轴、轴承的实际使用寿命。

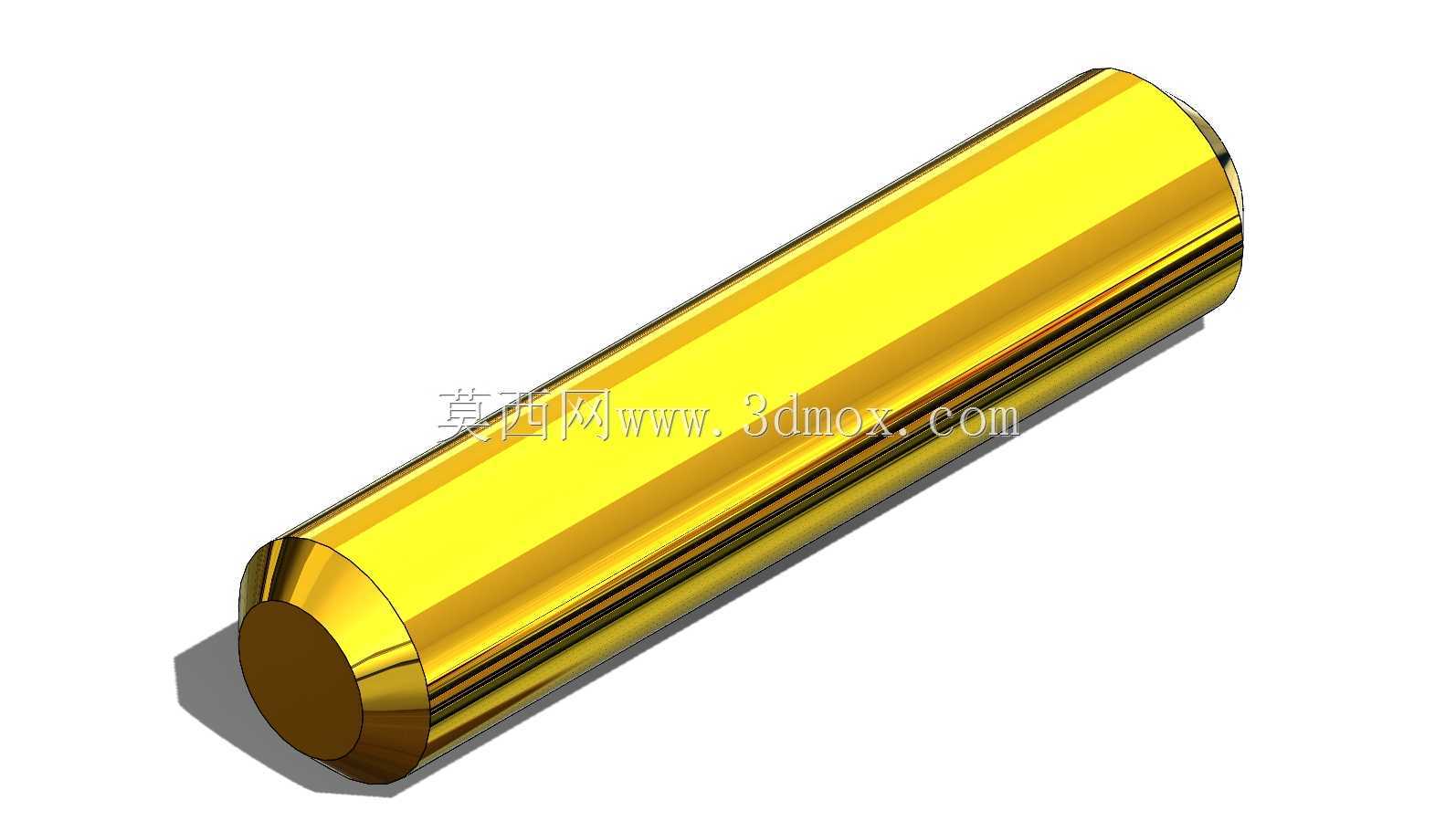

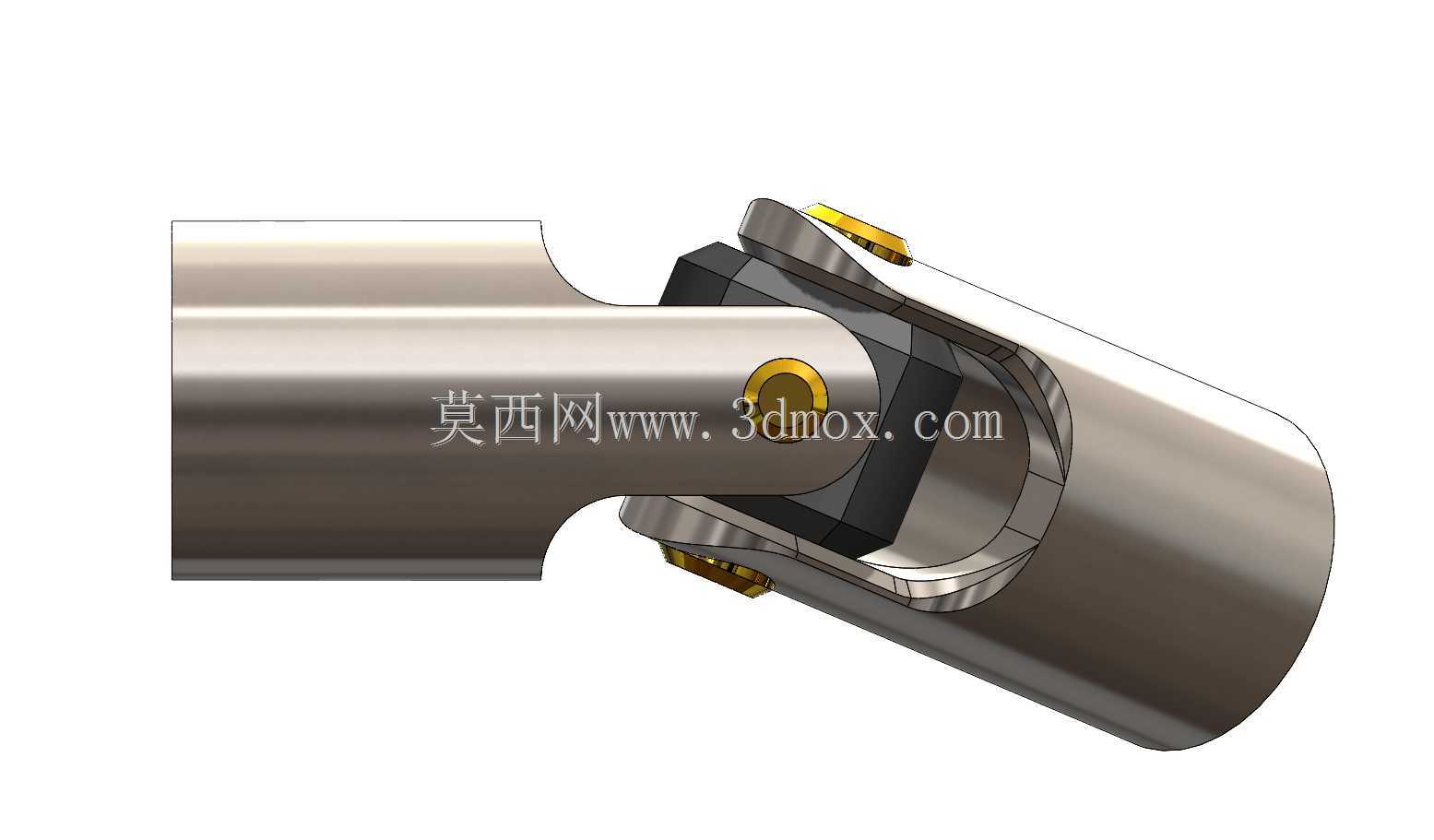

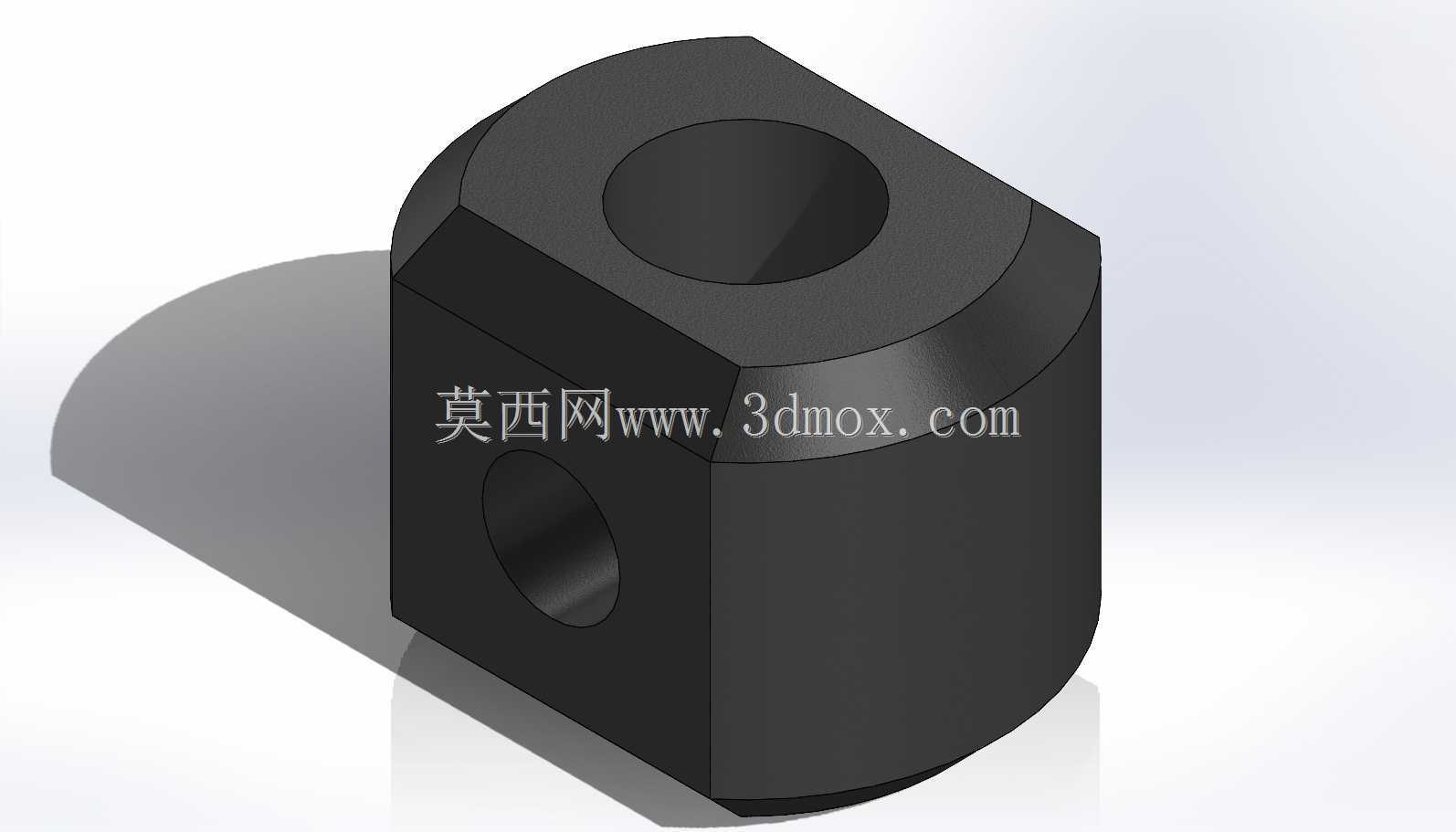

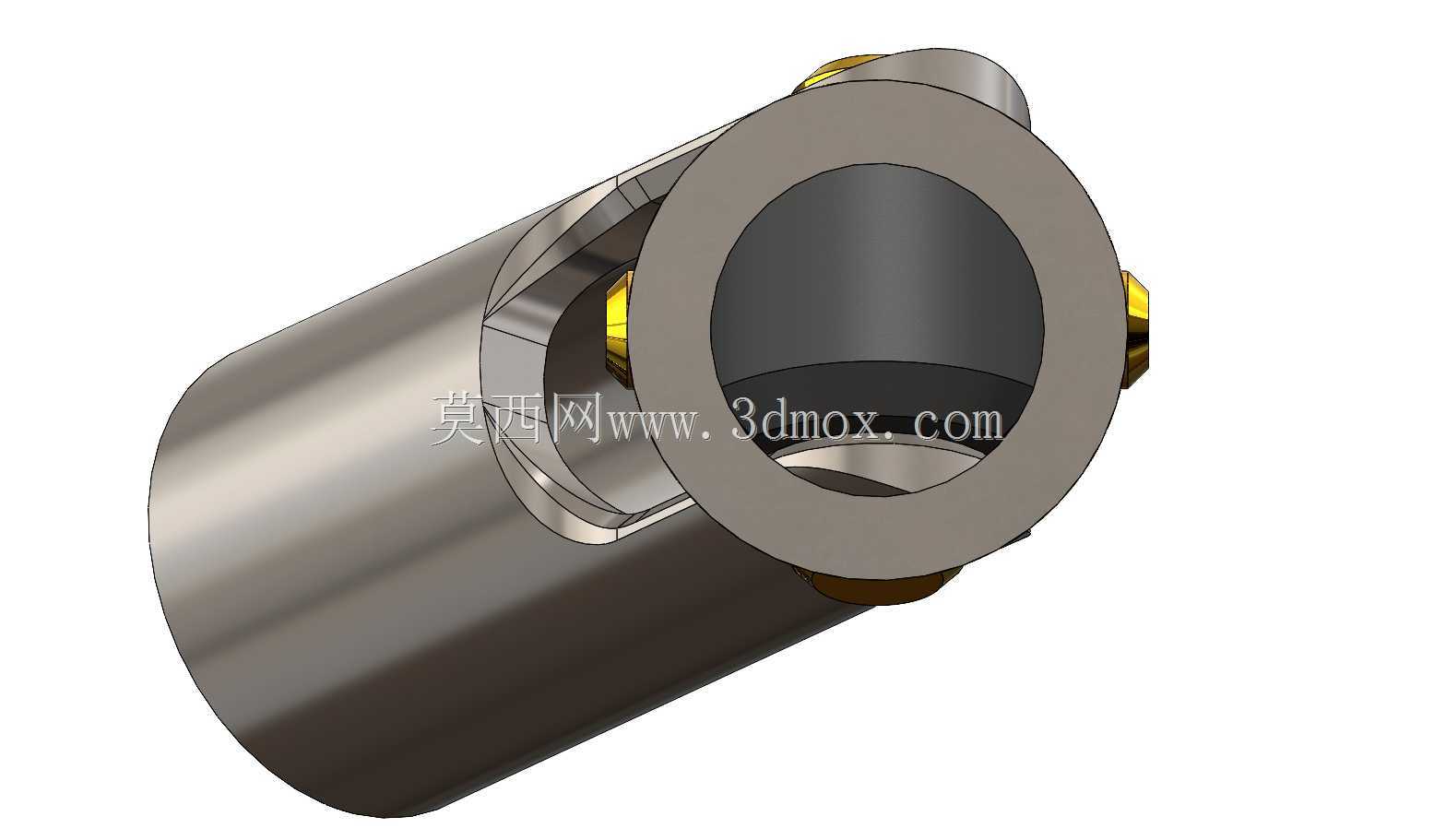

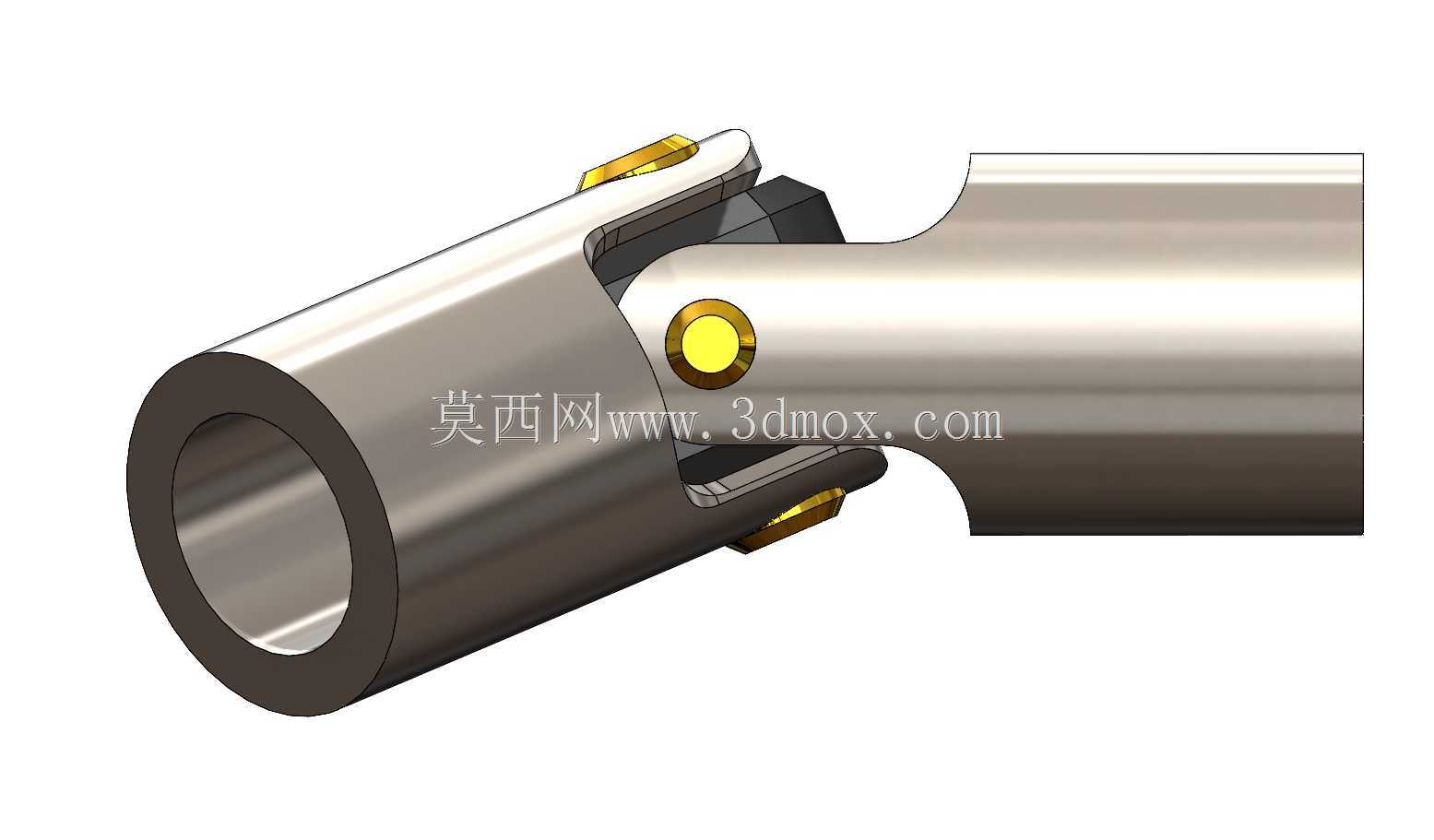

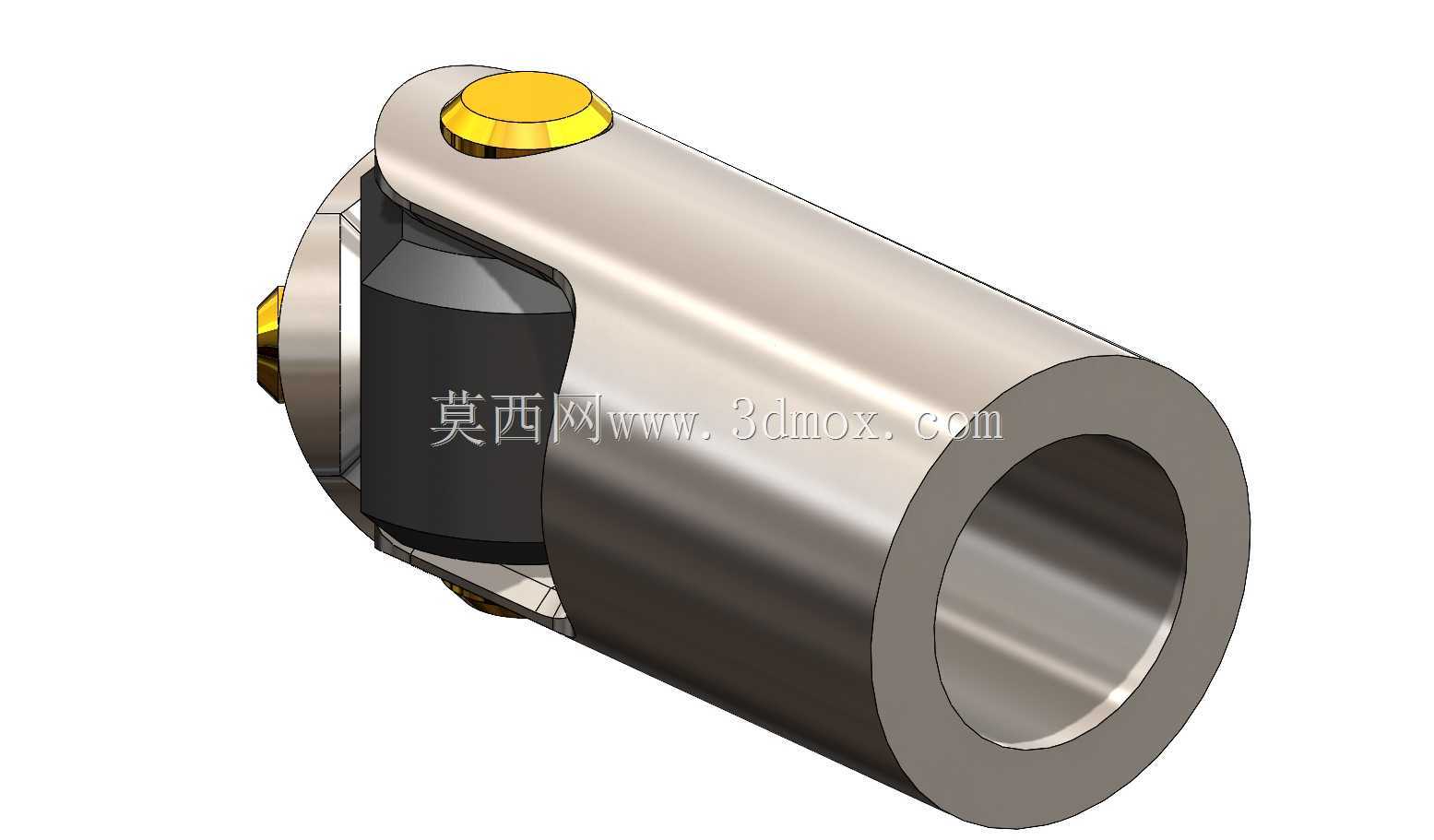

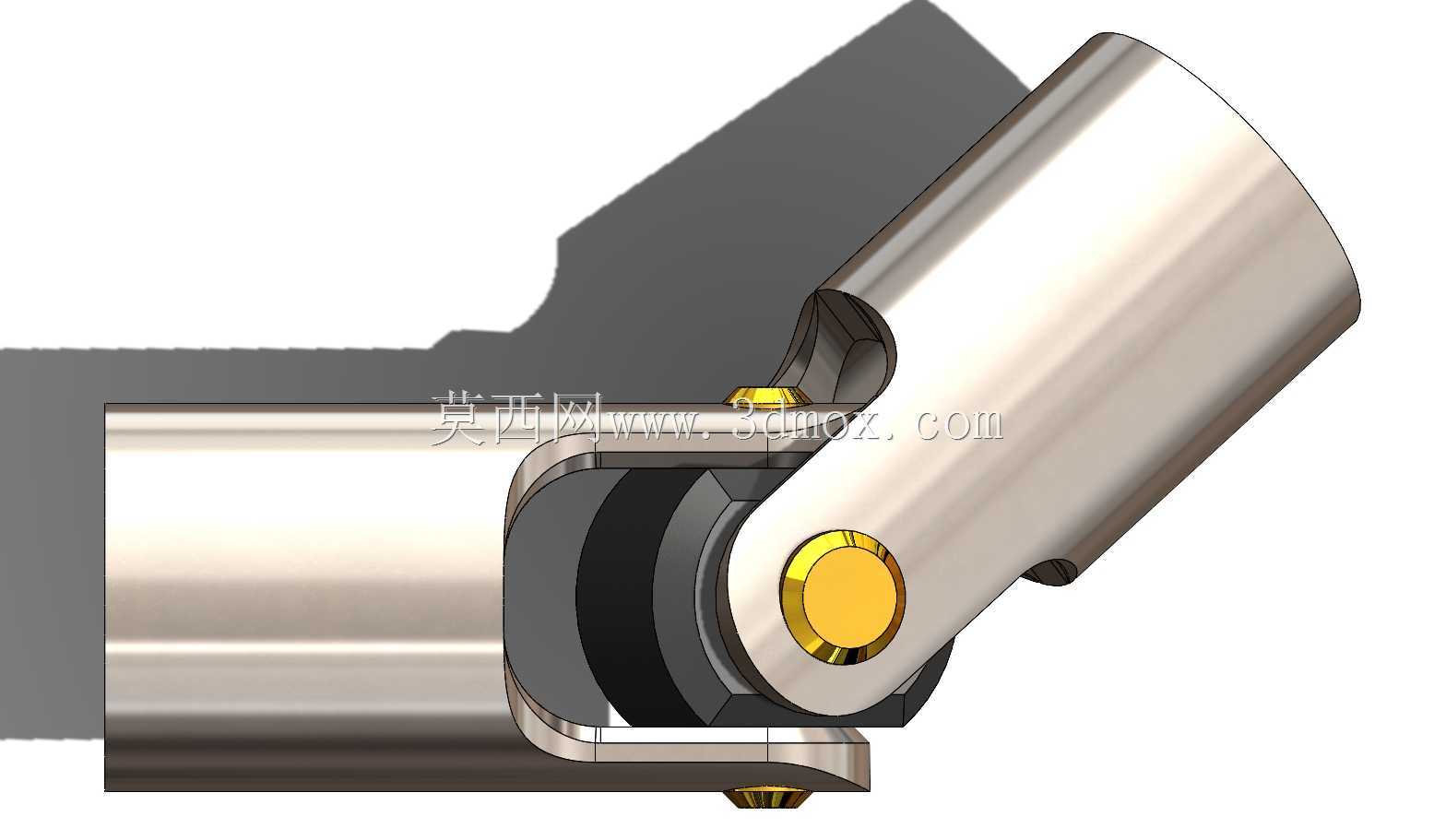

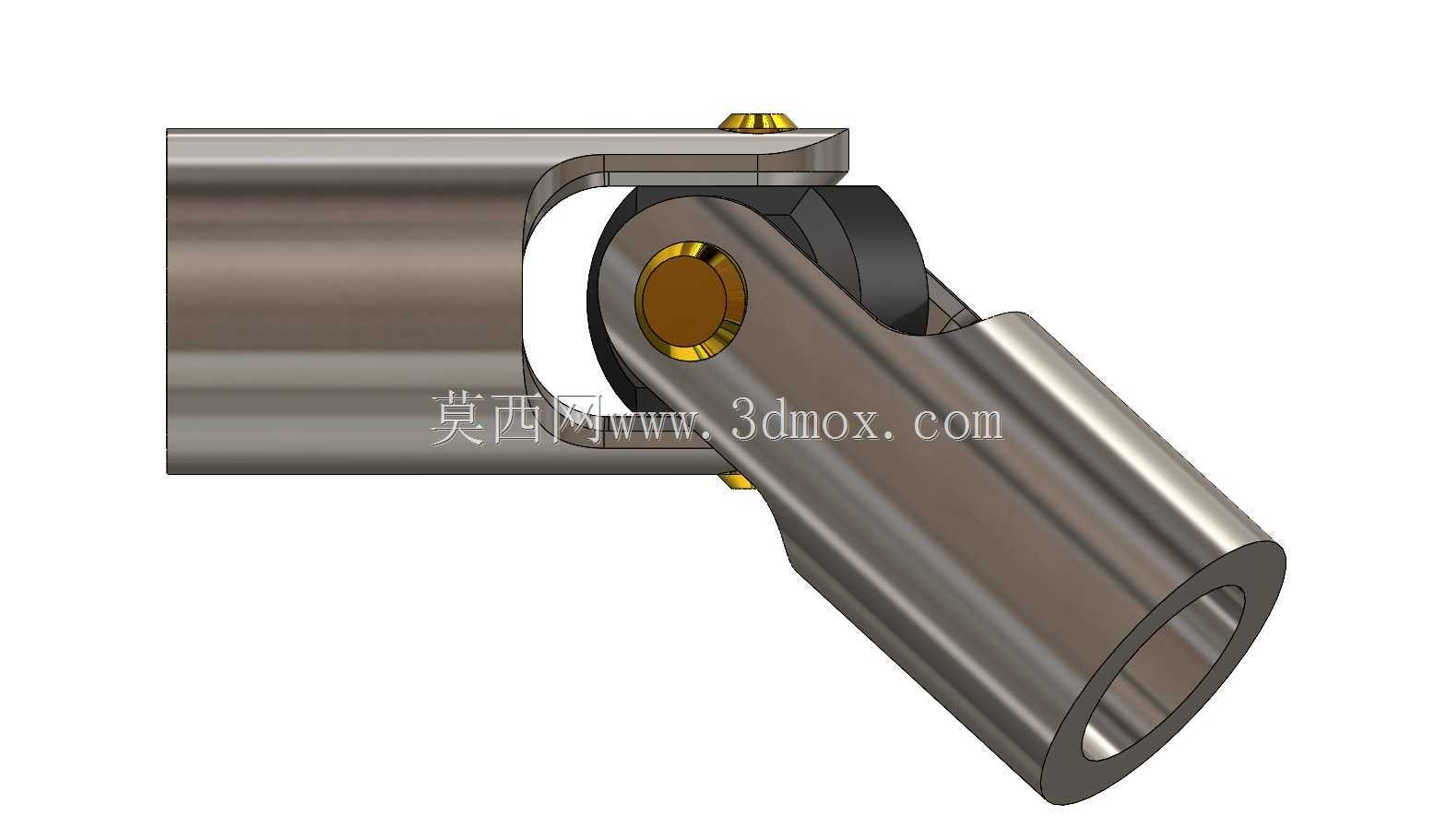

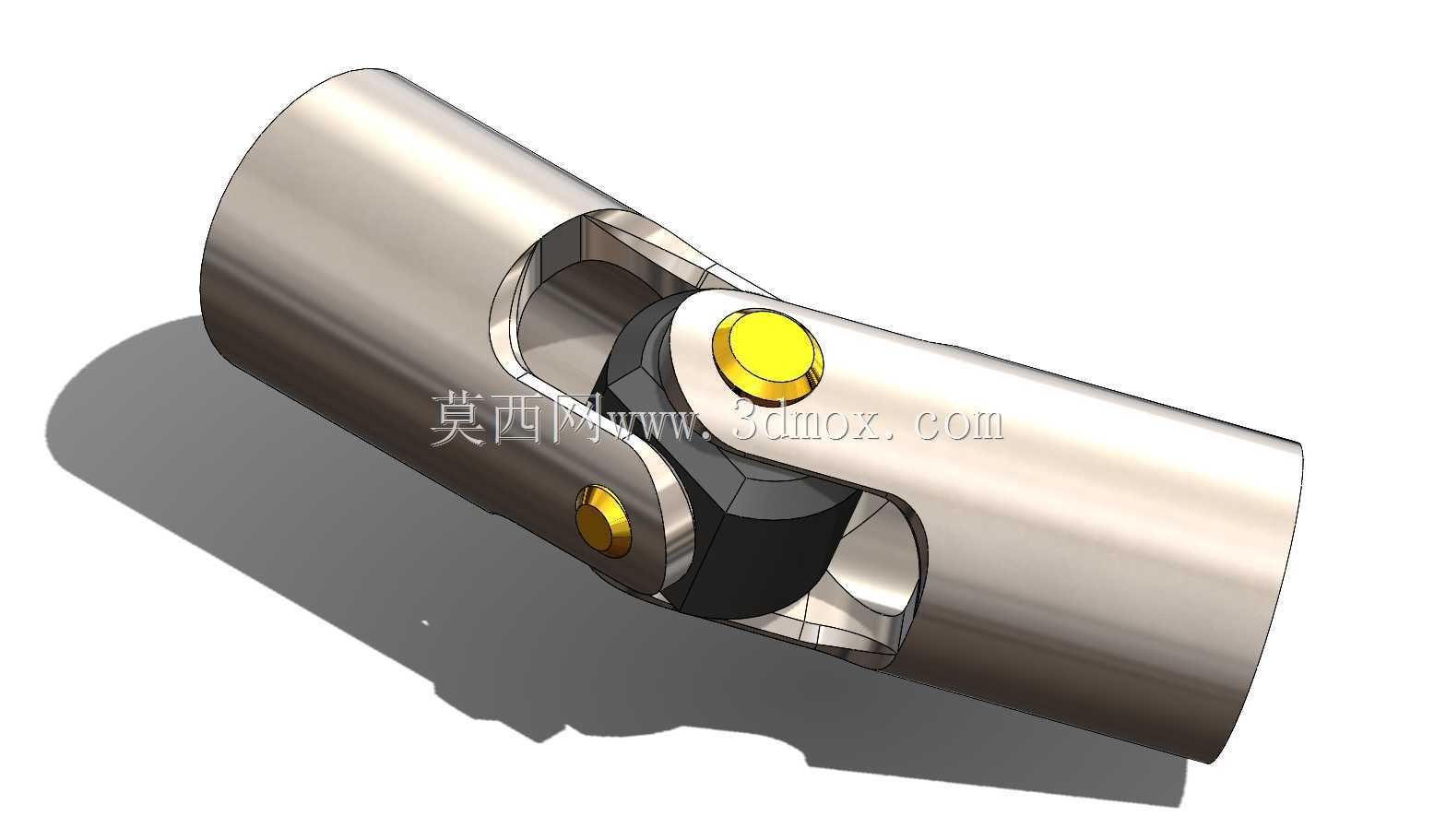

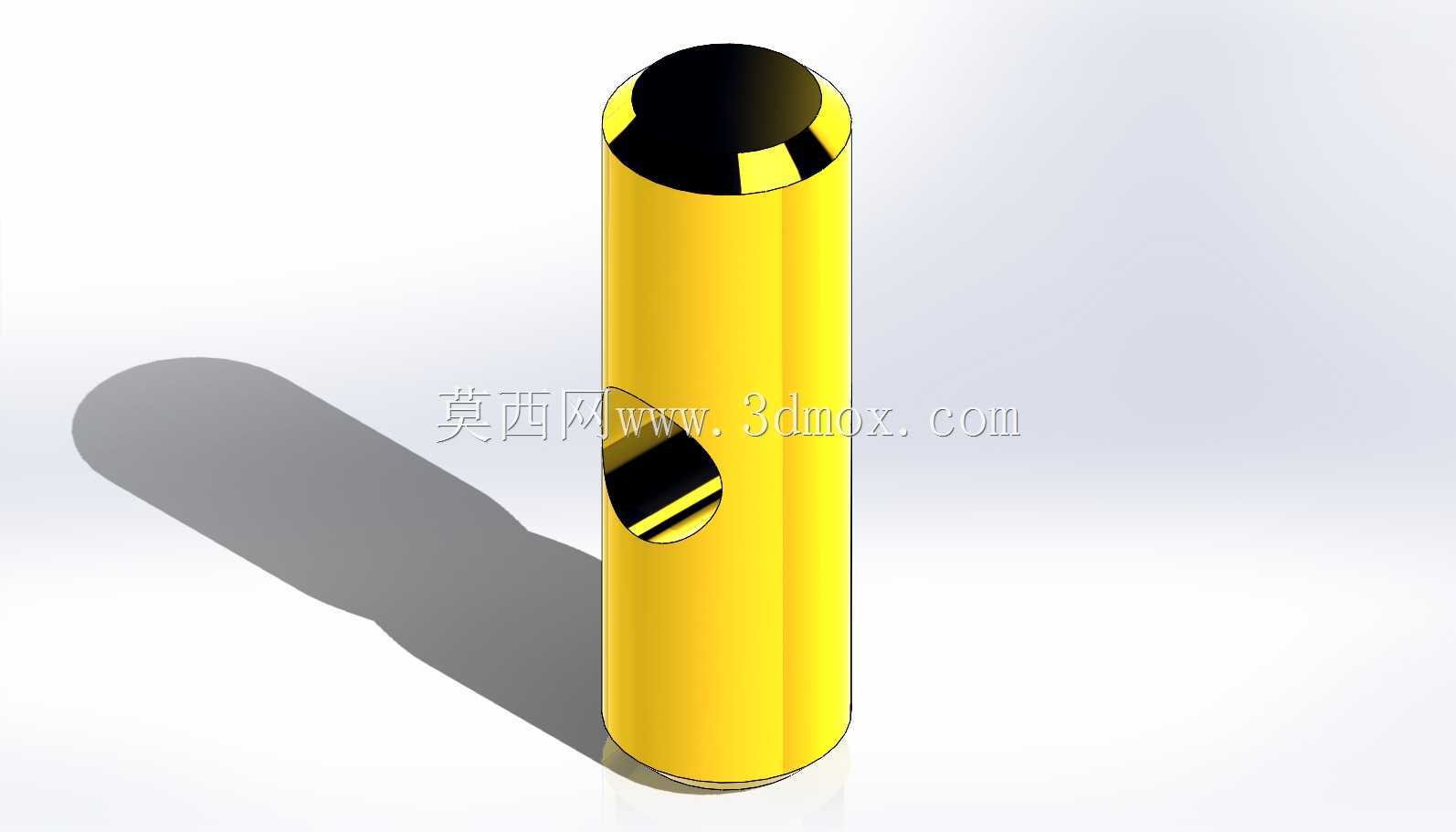

　　从结构设计逻辑来看，这款万向节采用两端套筒式的连接结构，两端的内孔分别用于和待连接的两根轴进行配合，套筒侧壁预留有紧定螺钉安装孔，也就是模型上黄色标识的位置，装配时通过紧定螺钉顶紧轴端的定位平面，实现周向和轴向的固定，不需要额外加工键槽就能传递中等载荷，适配CA6140车床进给系统的扭矩传递需求。中间的十字轴是整个部件的核心运动构件，十字轴的四个轴颈分别和两端叉形接头的安装孔配合，轴颈与孔之间预留有合理的配合间隙，既保证转动时的灵活性，不会因为加工公差导致转动卡滞，又能控制间隙量避免反向传动时出现空程误差，这一点对于车床进给传动尤为重要——如果空程量过大，会直接导致进给刻度盘的指示偏差，影响零件加工的尺寸精度。

　　在外形尺寸与安装边界的设计上，这款万向节的整体外径控制在适配CA6140车床传动腔内部空间的范围内，不会和腔体内的其他润滑管路、防护结构产生干涉，两端套筒的内孔直径匹配车床对应传动轴的轴径，整体长度满足两轴连接时的轴向尺寸要求，当两轴处于同轴状态时，万向节不会产生附加的轴向窜动；当两轴存在最大允许夹角时，叉形接头的转动范围也不会出现结构干涉，十字轴的摆动角度被限制在合理区间内，避免超出设计角度导致部件脱出或者应力集中。

　　实际应用中，这类万向节除了普通车床的传动系统，还广泛适配各类需要小角度错位补偿的传动场景，比如小型输送机的辊筒传动、工业设备的操作杆联动机构、改装设备的动力传递节点等。设计这类结构时，首先要核算传递的额定扭矩，十字轴的轴颈直径、叉形接头的截面厚度都要和传递扭矩匹配，避免过载时出现叉头断裂或者十字轴变形的问题；其次要考虑润滑结构，长期运转的工况下需要在十字轴轴颈位置设计注油孔，定期加注润滑脂降低磨损，这款适配CA6140的万向节因为属于低速、中等载荷的工况，采用铜套配合的结构就能满足使用寿命要求，不需要复杂的滚针轴承结构，既控制了制造成本，也降低了后期维护的难度。

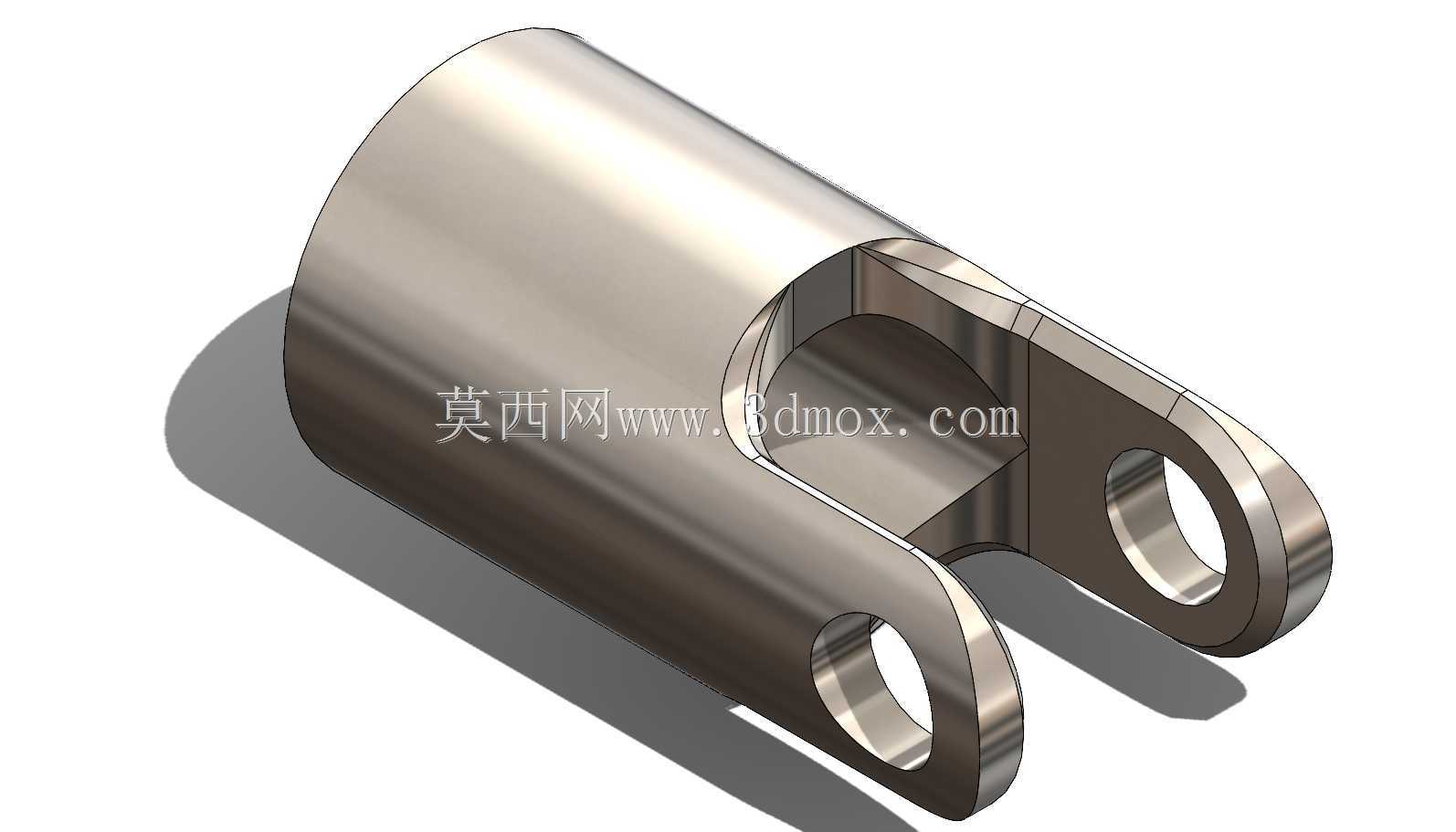

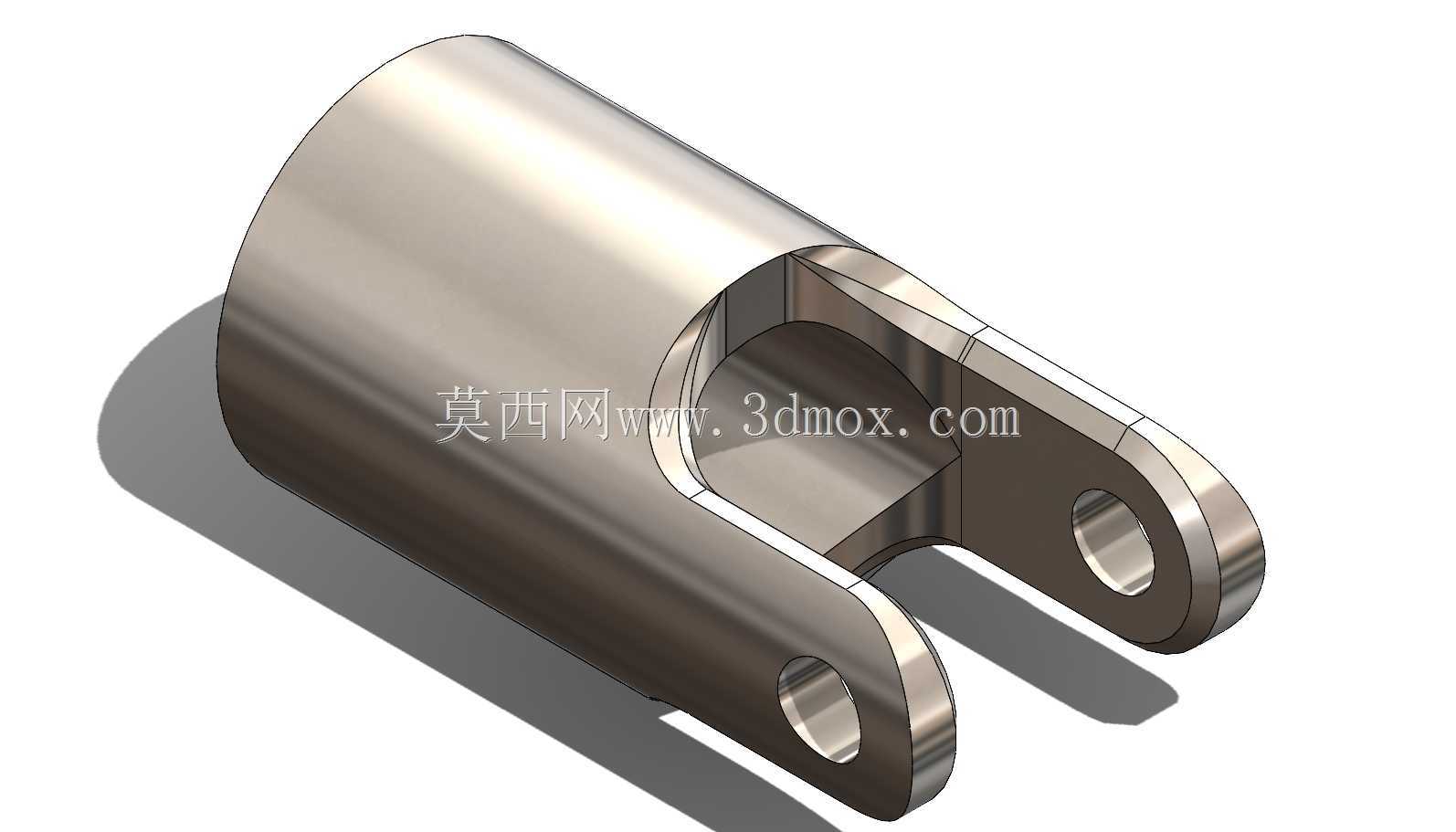

　　在建模逻辑上，这类万向节的结构需要先完成两端叉形接头的轮廓建模，叉头的半圆缺口要和十字轴的轴颈形成完整的配合面，配合公差按照基孔制的间隙配合选取，保证装配后十字轴可以灵活转动；两端套筒的内孔要保证同轴度在设计允许范围内，紧定螺钉的孔位要对准套筒的中心轴线，避免螺钉拧紧后轴出现偏斜。装配完成后要进行运动干涉检查，模拟两轴在最大夹角状态下的转动过程，确认叉头之间、叉头与十字轴之间没有碰撞干涉，同时验证转动过程中扭矩传递的运动轨迹是否顺畅，不会出现死点位置。很多新手在设计这类万向节的时候，容易忽略叉头的转动避让空间，导致大角度转动时两个叉头互相顶住，无法达到设计的最大偏角，或者把十字轴的轴颈长度设计过短，导致大角度时轴颈从配合孔中脱出，这些都是实际设计中需要重点规避的问题。另外，这类万向节单节使用时存在瞬时转速波动的问题，也就是主动轴匀速转动时，从动轴会出现周期性的转速变化，所以在高精度的传动场景中，往往会采用双节万向节的结构来抵消转速波动，但在CA6140车床的进给传动场景中，单节万向节的转速波动量完全在允许范围内，不会对进给运动的平稳性产生明显影响，所以采用单节结构就可以满足使用需求，不需要额外增加结构复杂度。
