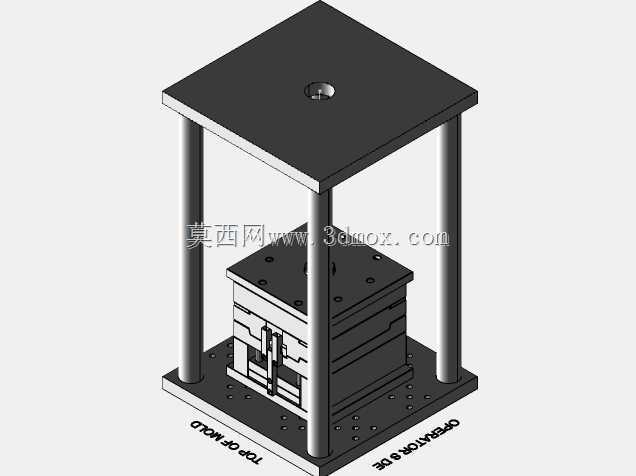

浮动B板结构塑料注射成型模具

　　这套带浮动B板结构的塑料注射成型工装，主要面向中小型精密塑料件的批量注射成型生产场景，在消费电子外壳、小型家电结构件、工业接插件等对成型精度、脱模顺畅度有要求的生产环节中适配性较强。区别于常规两板模的固定B板结构，这套模架将B板设置为可沿导柱轴向浮动的活动结构，开模过程中能先完成流道凝料与产品的自动拉断分离，再配合顶出机构完成产品脱模，能有效减少薄壁件、带倒扣结构塑件在脱模过程中出现的顶白、变形、粘定模等常见生产问题。从结构布局来看，整套模架采用标准三板式模架的导柱导向体系，四根独立导柱贯穿上下模座、浮动B板及定模板装配，导柱与各模板的导套配合段设置了不同长度的导向配合区间，开模行程中能通过定距拉板的限位作用，

　　精准控制浮动B板的开模停留位置，保证开模顺序完全符合设计预期，不会出现开模顺序错乱导致的模具撞模、产品拉伤问题。上模座中心设置了标准定位圈与浇口套安装位，能直接适配多数卧式注射机的炮嘴定位尺寸，安装时无需额外加工适配法兰，上下模座的四周均预留了标准码模槽位，可匹配不同吨位注射机的码模螺栓间距，安装边界覆盖100吨到250吨锁模力的常规卧式注塑机安装需求。模架的动模侧集成了完整的顶出板、复位杆、回程弹簧结构，顶出板的导柱导套配合能保证顶出过程中顶针受力均匀，不会出现顶针偏载卡滞的问题，复位杆的装配高度与分型面齐平，合模过程中能通过定模板的挤压带动顶出板精准回位，避免合模时顶针突出分型面压模型腔。

　　浮动B板与动模座之间设置了专用的定距分型机构，开模时首先在弹簧弹力作用下拉开定模板与浮动B板的分型面，完成浇口凝料的自动脱落，当开模行程达到定距螺钉的限位长度后，浮动B板随动模侧一同后退，到达设定开模位置后再由注塑机的顶杆推动顶出板完成产品顶出，整个开模合模动作逻辑顺畅，不需要额外配置复杂的顺序控制机构。从成型适配性来看，这套模架基础结构可根据具体产品的结构特点更换型腔、型芯镶件，不需要重新加工整套模架，能大幅缩短模具开发周期，降低模架采购成本。针对部分带内侧倒扣的塑件，还可在浮动B板的安装空间内集成斜顶、内抽芯等结构，不需要额外增大模架的整体外形尺寸，结构紧凑性较好。导柱表面做了高频淬火处理，表面硬度能达到长期生产的耐磨要求，

　　导套采用自润滑铜套材质，长时间连续生产时不需要频繁加注润滑脂，能减少生产过程中的维护工作量。各模板的分型面均做了研配处理，合模后的贴合间隙控制在成型工艺要求的范围内，能有效避免飞边、披锋的产生，减少后续产品去毛刺的人工成本。冷却水道的布置预留了标准的水嘴安装接口，可根据不同塑料原料的成型温度要求，灵活接入模温机调节模具温度，保证产品成型过程中冷却均匀，减少产品翘曲变形的概率。整套结构的受力分布经过校核，锁模时的合模力能均匀传递到各块模板上，不会出现局部应力集中导致的模板变形问题，长期批量生产的结构稳定性较强。
