CA6140机床配套盖帽注塑模具结构设计

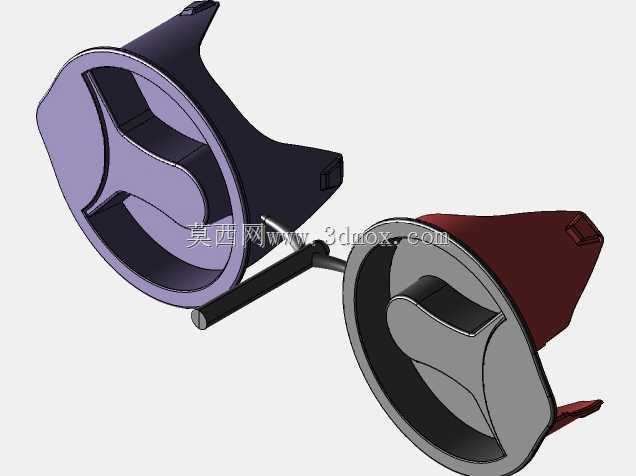

　　这套模具对应的成型零件是CA6140普通车床上的防护盖帽，这类零件在机床整机装配中属于小尺寸防护类结构件，主要作用是覆盖机床外露的轴端、调节旋钮端部或者油路接口端部，避免加工过程中产生的切屑、切削液飞溅进入配合间隙，同时也能防止车间环境中的粉尘、油污堆积在运动副端部，降低日常维护的清理难度，也能避免操作人员误触外露的转动部件造成安全隐患。从实际生产场景来看，这类盖帽属于机床的易损辅件，批量生产时采用注塑工艺性价比最高，相比金属切削加工的盖帽，注塑件重量更轻，装配时的过盈配合容错率更高，长期使用也不会出现锈蚀卡滞的问题，更换时直接拔插即可完成维护，不需要额外的拆装工具。

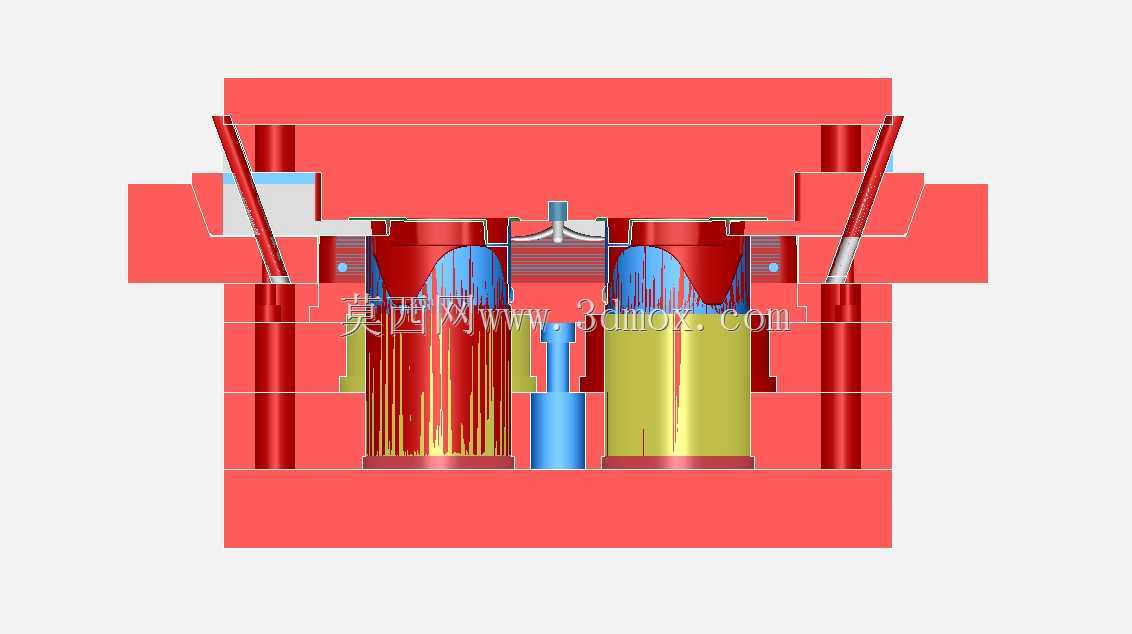

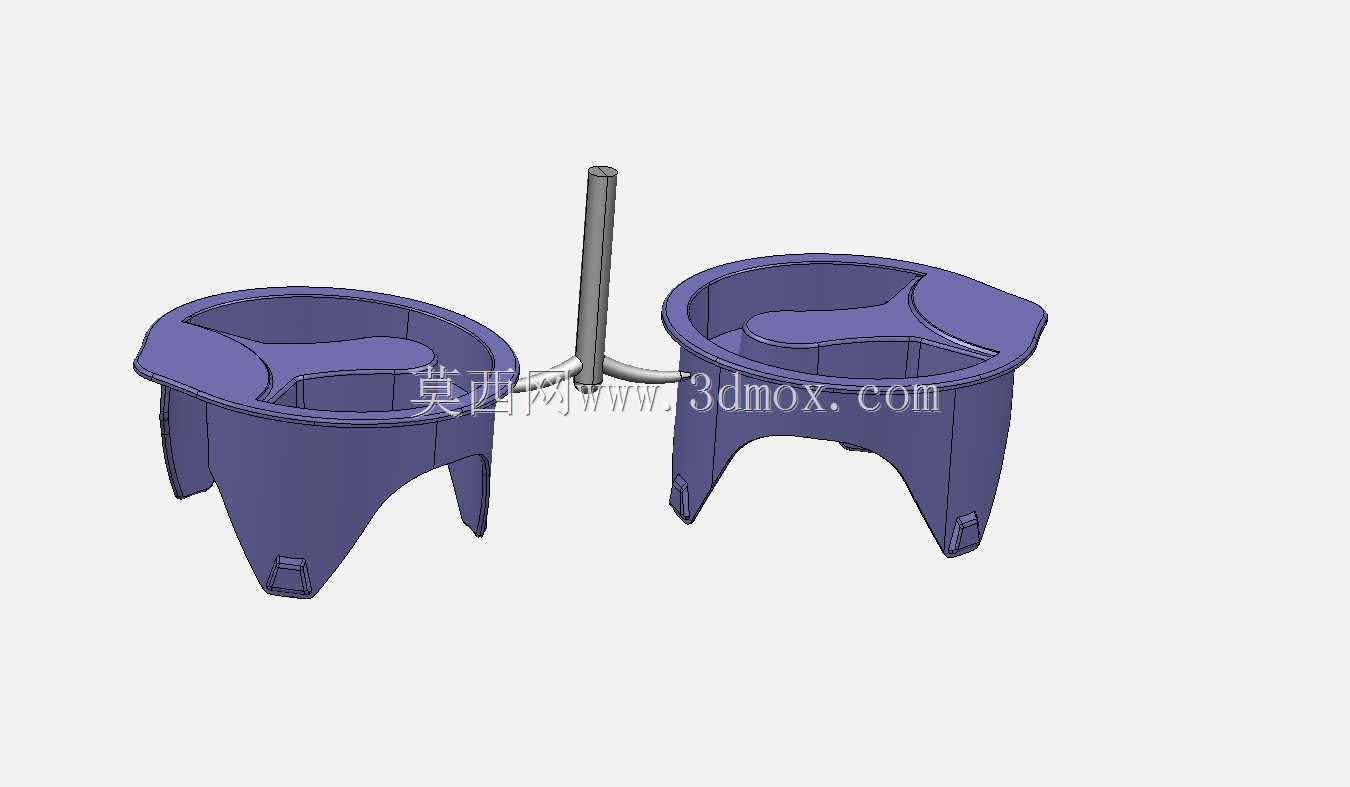

　　从模具结构设计来看，这套模具采用一模两腔的型腔布局，两个成型型腔对称分布在主流道两侧，分流道采用圆形截面设计，能最大程度降低熔融塑料在流道内的压力损失和温度损失，保证两个型腔的填充速度基本一致，避免出现单个型腔填充不足或者飞边过大的问题。浇口采用侧浇口形式，设置在盖帽零件的侧壁非外观面位置，填充完成后浇口残留的痕迹不会影响零件装配后的外观一致性，后续去除浇口的工序也更简单，只需要用美工刀沿零件侧壁平齐切除即可，不需要额外的打磨工序，能有效降低批量生产的后处理成本。

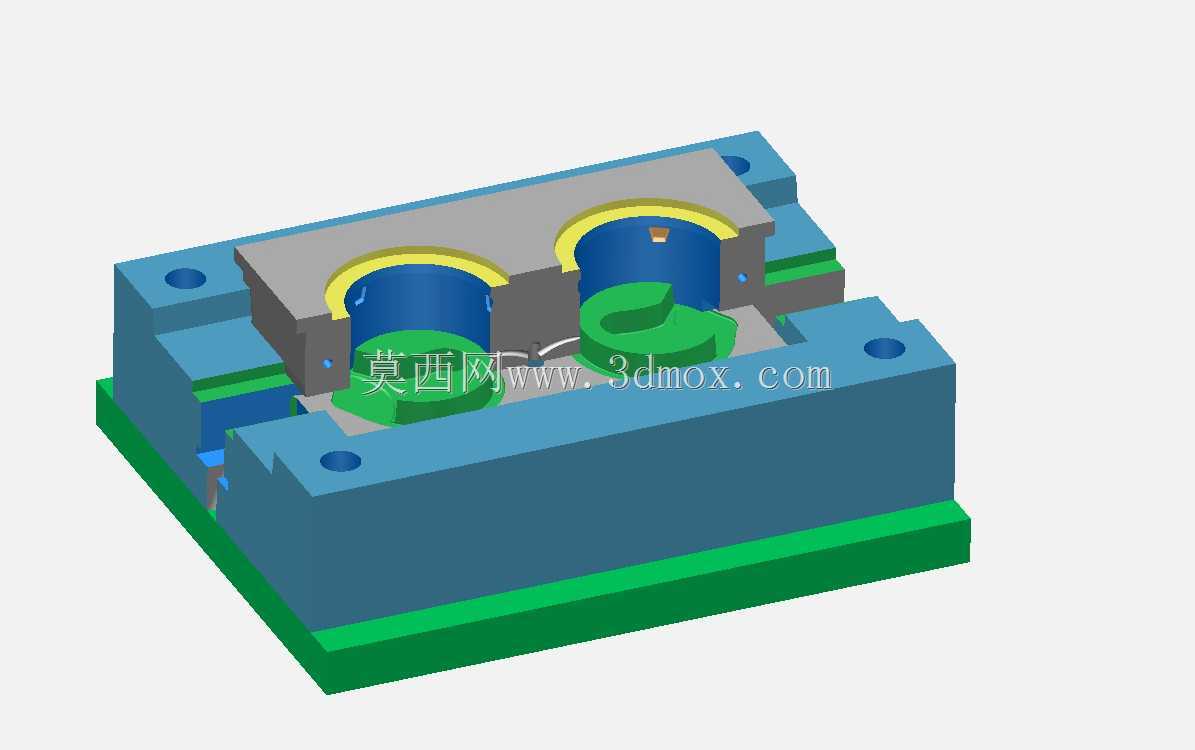

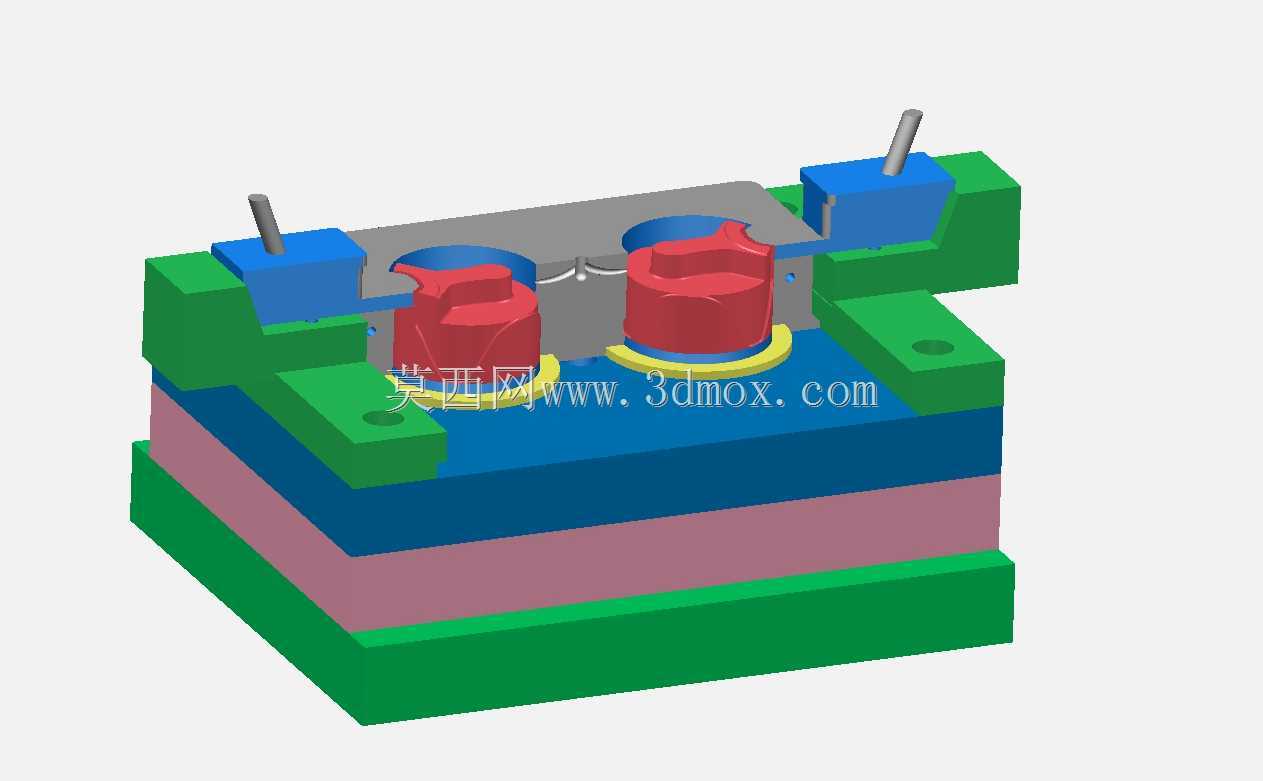

　　成型零件的结构设计完全匹配盖帽的实际使用需求，型腔部分直接成型盖帽的外表面，包括顶部的防滑凸筋结构——这个结构是为了方便操作人员手动拔取盖帽时增加摩擦力，即使手上沾有切削液或者油污也不会打滑；型芯部分成型盖帽的内孔配合面，内孔的脱模斜度设置在1.5度，既可以保证注塑完成后零件顺利从型芯上脱出，也能保证零件和机床配合部位的过盈量符合装配要求，不会出现装配后过松容易脱落、或者过紧难以拆装的问题。模具的顶出机构采用推板顶出结构，顶出力均匀分布在盖帽的端面边缘，不会在零件的内孔或者外表面留下顶杆痕迹，能保证零件外观面的完整性，避免顶出过程中零件出现变形、顶白等质量缺陷。

　　冷却系统采用环绕式水路布置，在型腔和型芯部分都设置了独立的冷却回路，水路距离型腔壁的距离保持在15mm左右，水路间距控制在20mm，能保证模具成型区域的温度均匀一致，将成型周期控制在合理范围内，批量生产时不会出现局部冷却不足导致的零件翘曲变形，尤其是盖帽的三个支撑脚结构，壁厚相对主体部分更薄，冷却回路特意在对应位置做了水路间距收窄处理，保证三个支撑脚的冷却速度和主体部分同步，避免支撑脚出现应力开裂或者收缩凹陷的问题。

　　从安装边界来看，这套模具适配常用的120吨卧式注塑机，模具的外形尺寸、定位圈直径、浇口套球面半径都匹配对应机型的安装参数，锁模时的分型面贴合精度能满足PA6或者ABS等常用工程塑料的成型要求，成型时的排气利用分型面的配合间隙以及顶杆的配合间隙完成，不需要额外开设排气槽，就能避免填充过程中出现困气烧焦的问题。整套模具的导向机构采用导柱导套配合，四个导柱对称分布在模具四角，其中一个导柱做了偏心处理，避免上下模装反造成模具损坏，导柱导套的配合精度达到H7/f6，能保证每次合模时型腔和型芯的同轴度误差控制在0.02mm以内，保证成型后的盖帽零件壁厚均匀，不会出现偏心导致的配合面错位问题。

　　在实际生产调试过程中，这类小尺寸注塑件的工艺窗口相对较宽，针对CA6140机床的使用场景，盖帽材料一般选用增韧PA6，添加少量玻纤提升结构强度，能适应机床加工过程中的温度变化，不会因为切削液的长期侵蚀出现材质变脆开裂的问题，模具的成型收缩率按照1.5%设置，和材料的实际收缩特性匹配，成型后的零件内孔尺寸公差能控制在±0.05mm以内，完全满足和机床配合部位的装配公差要求，不需要后续进行二次机加工修正尺寸。
