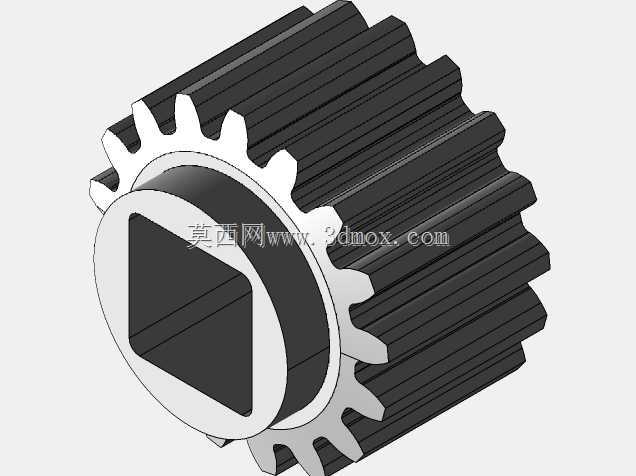

CA6140车床排挡机构用方孔正齿轮

项目分类:齿轮 发布时间:2023-11-23 ID:716893
  • CA6140车床排挡机构用方孔正齿轮

  在普通卧式车床的主轴箱传动体系中,排挡操作对应的齿轮啮合切换是实现主轴转速分级调整的核心环节,这款方孔正齿轮正是CA6140车床排挡机构里承担动力传递与挡位切换的关键传动零件。从实际装机场景来看,该齿轮安装在主轴箱的滑移齿轮轴段上,内孔的D型方切结构是设计的核心要点,区别于普通平键连接的圆孔齿轮,这种非圆内孔可以直接和轴上的对应截面配合,无需额外设置平键,既消除了键连接带来的侧隙,也能在齿轮沿轴向滑移切换挡位时,始终保持周向的传动锁止,不会出现滑移过程中周向窜动、打齿的问题,非常适合排挡机构需要频繁轴向移动、同时保持稳定扭矩传递的工况。

  从功能特性上看,该齿轮采用标准渐开线直齿齿形,齿向与齿轮轴线完全平行,啮合过程中不存在轴向分力,对支撑轴承的轴向载荷要求更低,适配主轴箱内多轴平行布置的传动布局,换挡时的齿套啮合切入也更顺畅,不会因为斜齿的轴向力导致拨叉受力过大出现卡滞。齿部的参数设计完全匹配CA6140车床原机床的传动比要求,和相邻挡位的固定齿轮、滑移齿轮啮合时的中心距完全符合原机床主轴箱的轴系布局,不需要额外调整轴的安装位置就能直接替换装机。齿轮的轮毂部分做了等厚的环形设计,端面和拨叉的接触区域做了平整加工,拨叉推动齿轮轴向移动时,接触受力均匀,不会出现偏磨导致的换挡阻力变大、挡位脱开的问题。

  设计思路上,这款齿轮没有做多余的轻量化减重结构,因为车床主轴箱内的齿轮工作时承受的是断续的切削冲击载荷,尤其是在车削钢件大进给量的工况下,齿轮传递的扭矩波动较大,实心的轮辐结构可以保证足够的刚性,避免轮齿受冲击时出现辐板变形导致的啮合精度下降。内孔的方切边做了微小的倒角处理,装配时可以顺畅地滑入轴的对应截面,不会因为锐边卡顿导致装配困难,同时倒角也能消除内孔边缘的应力集中,在频繁传递扭矩、承受冲击时不会从孔边出现裂纹。齿顶部分做了标准的齿顶倒角,换挡滑移时可以顺利切入相邻齿轮的齿槽,避免齿顶对顶导致的换挡打齿,延长齿部的使用寿命。

  从安装边界来看,该齿轮的齿顶圆、轮毂外径、齿轮宽度的尺寸完全适配CA6140主轴箱内对应安装位置的空间,轴向移动的行程范围内不会和箱体内壁、相邻轴上的齿轮、轴用挡圈等零件发生干涉,内孔的截面尺寸和原机轴的配合采用小间隙配合,既保证滑移时的顺畅度,又不会因为间隙过大导致传动时的晃动量超差。齿宽的设计兼顾了齿面接触强度和滑移灵活性,足够的齿宽可以保证啮合时的齿面接触面积,降低单位面积的接触应力,减少齿面磨损,同时不会因为齿宽过大导致拨叉需要的操作力变大,让操作工人换挡时的手感更轻便。在实际的机床维修场景中,这类齿轮是CA6140车床主轴箱的易损件之一,长期使用后齿面会出现磨损、点蚀,或者内孔的配合面出现磨损打滑,精准的三维建模可以为备件加工、维修替换提供准确的尺寸参考,也能为机床主轴箱的传动结构教学、拆装实训提供直观的结构展示。建模过程中,齿形部分采用标准渐开线生成,保证齿形参数的准确性,内孔的异形截面、轮毂的倒角、齿端的倒角等细节都完全按照实际零件的加工工艺做了还原,没有做简化处理,不管是用于装配仿真、干涉检查,还是用于加工编程的参考,都能满足结构设计、设备维修人员的实际使用需求。
