CA6140车床用模数5直齿传动齿轮

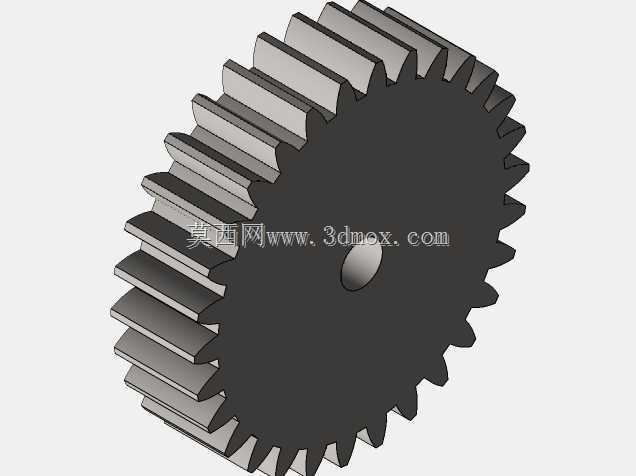

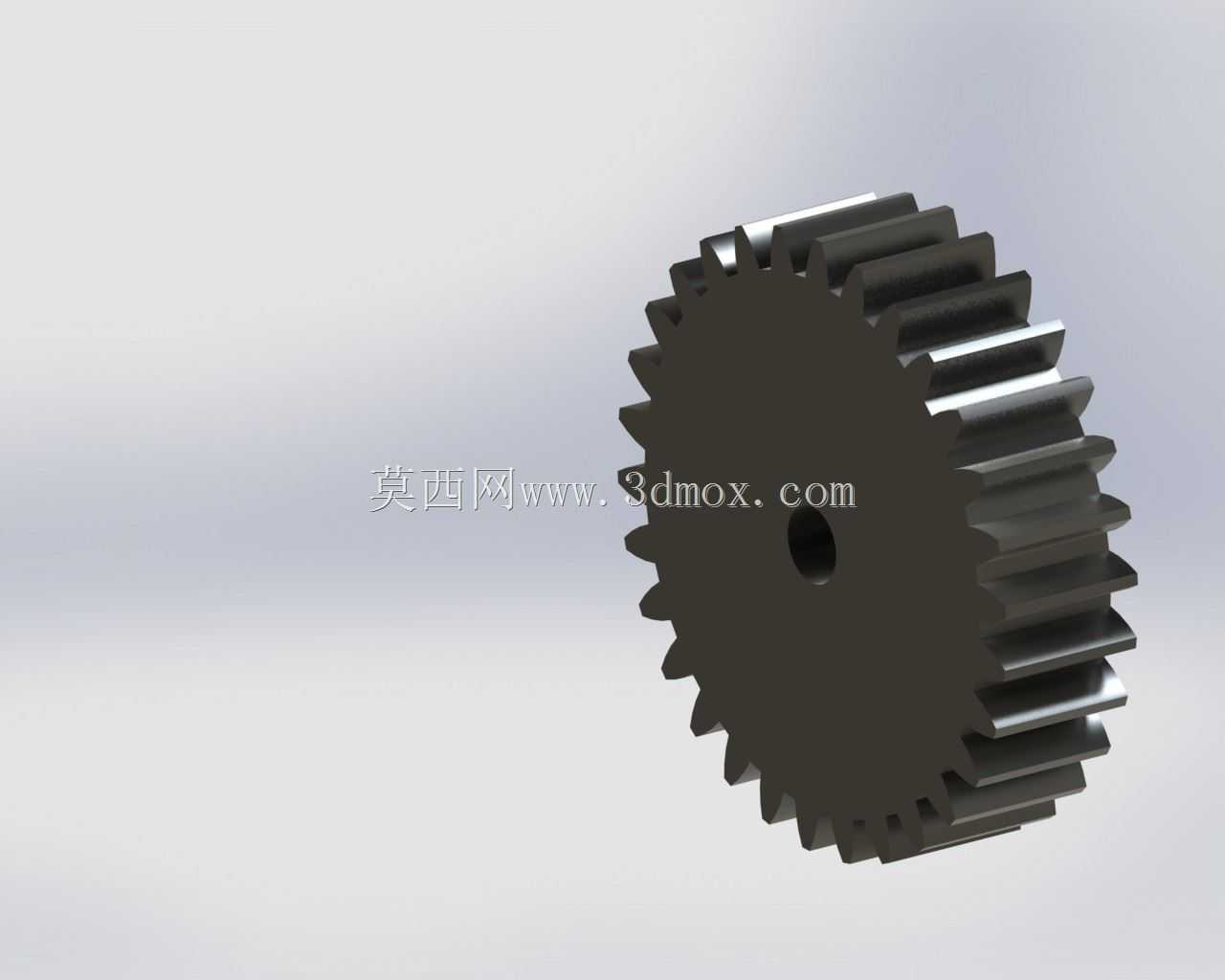

　　在普通卧式车床的主轴箱、进给箱传动链路里，这类模数5的直齿圆柱齿轮是承担定比扭矩传递的核心基础零件，CA6140作为通用型卧式车床，主传动链需要在不同转速档位下稳定传递主轴切削扭矩，直齿轮因为没有轴向分力、传动效率高、加工装配难度低的特性，被大量应用在箱体内平行轴的传动副中。这款齿轮的分度圆直径为150mm，齿宽30mm，中心安装孔直径20mm，安装时需要匹配对应直径的传动轴，通过键连接实现周向固定，齿宽尺寸在设计时充分考虑了CA6140车床在最大切削负载下的齿面接触强度，避免满负荷切削时出现齿面点蚀、断齿的失效问题。从设计逻辑上看，直齿圆柱齿轮的齿向与轴线完全平行，啮合过程中是全齿宽同时进入、退出啮合，相比斜齿轮不存在轴向力，

　　对箱体上支撑轴承的选型要求更低，不需要额外配置承受轴向载荷的角接触轴承，能有效降低主轴箱的整体制造成本，同时装配时的轴向定位精度要求也更宽松，适合机床这类量产通用设备的装配工艺需求。实际应用场景中，这类齿轮除了CA6140车床，也可通用在其他需要平行轴定比传动的通用机械设备中，比如小型减速器、木工机械、输送设备的传动箱内，只要传动比、模数、安装孔位、中心距匹配，就能直接替换使用。设计建模时，齿形部分严格按照渐开线圆柱齿轮的标准齿廓生成，齿顶高系数取标准值1，顶隙系数0.25，压力角采用通用机械最常用的20度，能保证和同模数的标准直齿轮正确啮合，不会出现卡滞、传动异响的问题。安装边界上，齿轮的齿顶圆直径比分度圆大2倍模数，

　　也就是160mm，在设计装配腔体时需要预留足够的径向间隙，避免齿轮转动时和箱体内壁、其他相邻传动件发生运动干涉，30mm的齿宽在轴向安装时，需要在齿轮两侧对应配置轴套或者卡簧进行轴向限位，防止传动过程中齿轮发生轴向窜动，导致啮合宽度不足、偏载磨损加剧。从功能特性来说，直齿轮的传动比恒定，传动过程中不会产生附加的轴向载荷，运转时的噪音控制在合理区间，维护更换也十分方便，当齿面出现正常磨损后，只需要拆卸对应轴端的端盖，取下轴向定位件就能完成齿轮更换，不需要大规模拆解整个传动箱体。在机床的日常维护中，这类齿轮的失效形式主要是长期运转后的齿面磨损、疲劳点蚀，当齿厚磨损量超过原齿厚的15%时就需要及时更换，否则会导致传动间隙过大，

　　车床加工时出现振纹、进给不准的问题，直接影响零件加工精度。建模过程中，除了标准渐开线齿形的准确生成，中心安装孔的键槽尺寸也需要按照对应轴径的标准平键尺寸设计，保证键连接的配合精度，既能传递额定扭矩，也不会出现键侧压溃的问题。齿端部分做了微小的倒角处理，既方便装配时的导入，也能去除热处理后的锐边，避免安装时划伤操作人员，同时减少啮合起始阶段的冲击。对于设备选型人员来说，选用这款齿轮时首先要确认传动链路的模数、传动比、安装中心距是否匹配，其次要核算传递的额定扭矩是否在齿轮的承载范围内，模数5的直齿轮单齿承载能力较强，完全能满足CA6140车床主传动或者进给传动的扭矩传递需求，不需要额外做齿面强化处理就能达到设计使用寿命，当然如果是在重载冲击的工况下使用，也可以对齿面进行高频淬火处理，提升齿面硬度，延长耐磨寿命。
