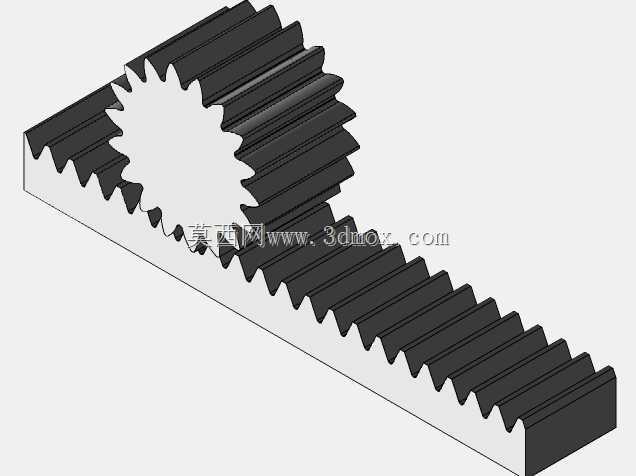

CA6140机床配套齿条小齿轮啮合传动结构

　　这套齿条与小齿轮啮合结构，是CA6140普通车床进给传动系统里的核心执行部件之一，日常在机床的纵向进给拖板驱动环节承担运动转换职能，能把小齿轮的回转运动平稳转化为齿条的直线往复运动，或是反向将直线输入转化为回转输出，适配车床床身的长行程进给需求，在普通卧式车床的溜板箱传动链路里属于不可替代的啮合副。从实际应用场景来看，这类传动结构除了普通车床的进给驱动，还广泛用在各类需要长行程直线传动的工业设备上，比如自动化生产线的直线移栽机构、大型机床的工作台移位、起重设备的行走驱动、电梯门机的开关传动等场景，只要是需要精准控制直线位移、传递中等载荷的直线运动环节，都能见到这类齿轮齿条啮合结构的身影，相比丝杠传动它的行程不受丝杠长度限制，

　　拼接安装后可以实现数十米的长行程传动，相比同步带传动它的承载能力更强，传动精度保持性更好，不会出现带体蠕变打滑的问题。从功能特性上看，这套啮合结构采用直齿啮合设计，齿向与传动方向垂直，加工难度低，装配时的轴向容错空间大，不需要像斜齿结构那样严格控制轴向啮合间隙，日常维护调整也更方便。小齿轮的齿顶高、齿根圆角都按照标准渐开线齿形设计，啮合时的重合度满足连续传动要求，不会出现卡滞、断齿的问题，齿条的齿距误差控制在普通机床传动的精度范围内，能保证拖板移动时的速度均匀性，避免进给爬行导致的工件加工表面振纹。设计这套结构的时候，首先要匹配CA6140车床的床身安装基准，齿条的安装基面要和床身导轨平行，平面度公差要控制在每米0.02mm以内，

　　避免安装后出现啮合间隙忽大忽小的问题。小齿轮的安装轴孔要和溜板箱的输出轴配合，轴孔的公差带选用H7/k6的过渡配合，保证传动时不会出现轴孔间隙导致的回差。齿形参数设计上，选用标准模数，压力角采用通用的20度，齿侧间隙按照中等精度传动要求预留，既不会因为间隙过大导致传动反向死区超标，也不会因为间隙过小出现啮合卡滞、温升过高的问题。小齿轮的齿宽要比齿条的齿宽大2到3毫米，抵消装配时的轴向错位误差，保证全齿宽都能参与啮合，避免局部齿面过载磨损。从安装边界来看，齿条的截面尺寸是按照CA6140床身的安装槽设计的，安装孔的孔距符合机床原有安装基准，不需要额外改装床身就能直接替换原有磨损的齿条部件，小齿轮的分度圆直径匹配溜板箱的输出轴中心高，

　　装配时只需要调整齿轮与齿条的中心距，就能保证合理的啮合侧隙。实际使用中，这类直齿齿条齿轮结构的传动效率能达到90%以上，适合中等转速、中等载荷的直线传动场景，日常维护只需要定期在齿面涂抹润滑脂，就能降低齿面磨损，延长使用寿命。在建模过程中，齿形的生成严格按照渐开线生成原理，先通过参数化公式生成单个齿的渐开线齿廓，再阵列生成全部轮齿，齿条的齿形按照基准齿条的齿廓参数绘制，保证齿形和小齿轮能正确啮合，不会出现干涉问题。装配验证时，要模拟小齿轮在齿条上的全行程滚动，检查每个啮合位置的齿面接触情况，避免出现齿顶干涉、根切导致的传动卡滞。对于机床应用场景来说，这套结构的刚度足够承受进给切削时的轴向载荷，不会因为切削力的作用出现啮合变形导致进给不准，齿条的背面设计有定位基面，安装时可以靠紧床身的定位台阶，快速找正安装位置，减少装配调整的工作量。不同于精密机床用的斜齿齿条结构，这套直齿结构的加工成本更低，替换维护更方便，完全能满足普通卧式车床的进给精度要求，在普通机床的维修替换、小型专机的进给传动设计中都有很高的实用价值。
