本田CR500摩托车离合器压盘扫描逆向结构

　　在越野摩托车动力传动系统的维修与改装场景中，离合器压盘作为摩擦副压紧机构的核心承载件，其结构精度直接决定了动力切断与结合的平顺性，尤其针对CR500这类大排量二冲程越野车型，高转速下的扭矩输出特性对压盘的结构刚度、压紧力分布均匀性提出了极高要求。本次逆向还原的离合器压盘，基于实件三维扫描数据完成结构重构，完整保留了原厂件的所有安装边界与功能特征，可直接用于配件复刻、性能改装的结构校核场景。

　　从实际装车功能来看，该压盘装配于离合器总成的外侧，通过周向布置的弹簧安装孔位配合离合器弹簧，为摩擦片组提供恒定的轴向压紧力，当骑手操作离合器拉杆时，压盘沿轴向平移释放压紧力，切断曲轴与变速箱之间的动力传递，实现换挡或停车状态下的动力脱开。针对二冲程发动机高转爆震的输出特性，该压盘在结构设计上做了针对性的刚度强化，整体采用圆盘式主体结构，中心设置大孔径通孔用于穿过离合器主轴，避免轴件运动过程中与压盘发生运动干涉，中心孔周边的环形凸台作为主要的承载基准面，加工精度直接决定了压盘轴向移动的同轴度，若该面形位公差超差，会导致压盘偏磨，进而出现离合器结合抖动、分离不彻底的故障。

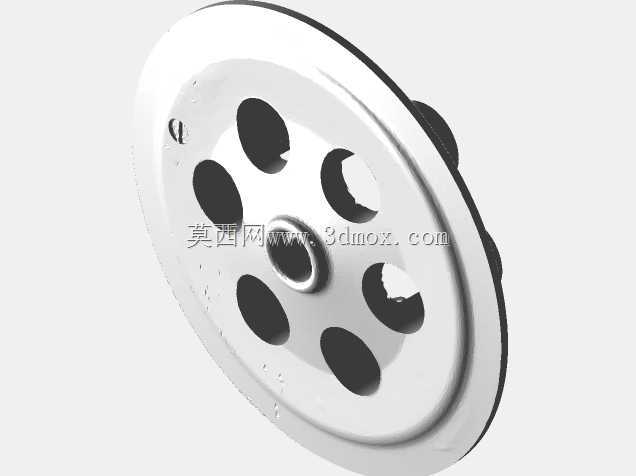

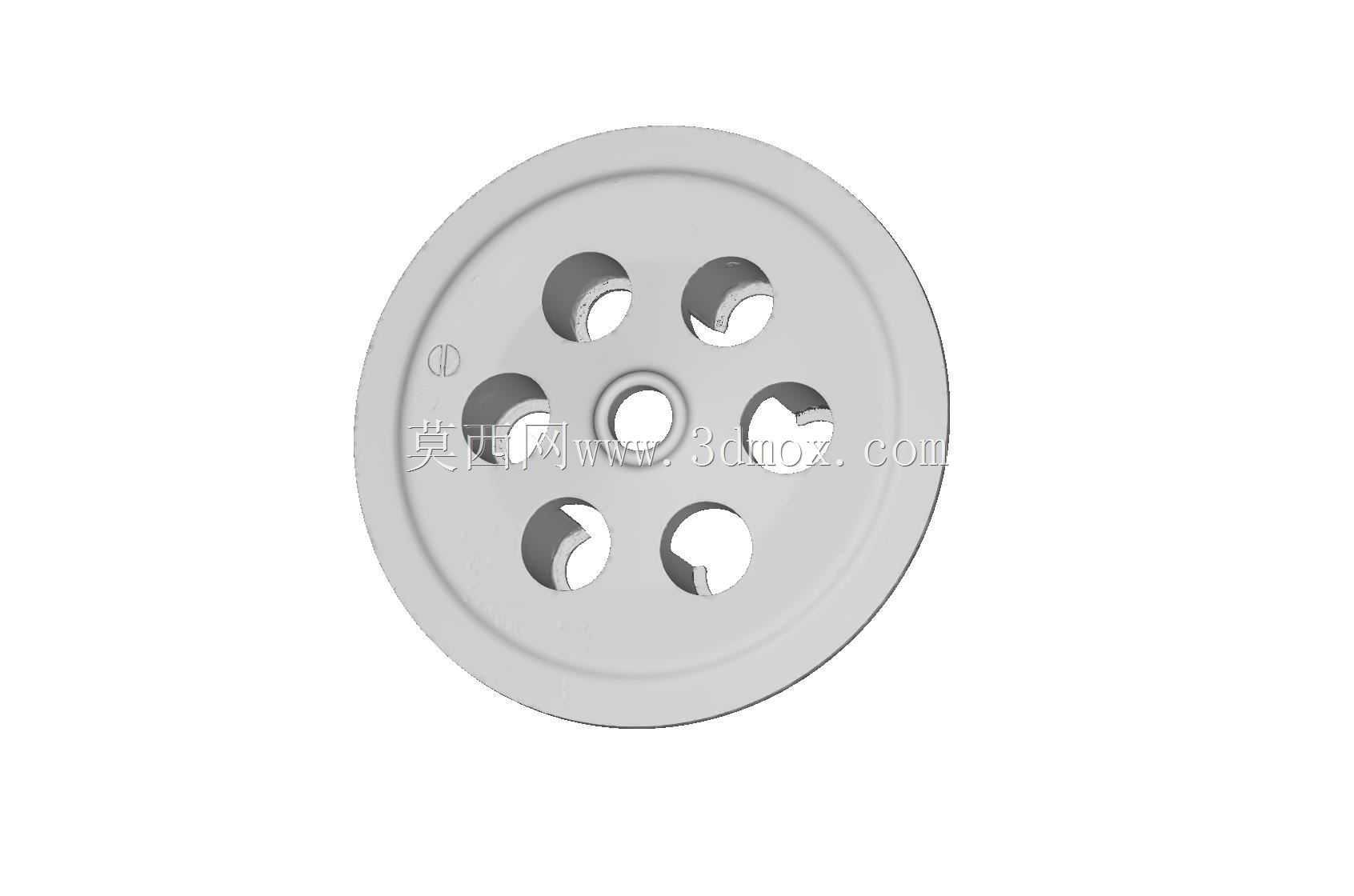

　　压盘盘面沿周向均匀开设六个异形镂空孔，这类孔位并非单纯的减重设计，一方面可以在离合器半联动工况下为摩擦片提供散热通道，带走摩擦产生的高温，避免摩擦片过热烧蚀；另一方面可以平衡压盘旋转过程中的转动惯量，让高转速下的离合器动作响应更灵敏，减少动力切换的迟滞感。六个镂空孔的轮廓均做了圆弧过渡处理，避免应力集中导致的压盘开裂，这也是越野车型离合器压盘区别于普通街车压盘的典型特征——越野场景下频繁的半联动、大扭矩冲击，要求零件具备更强的抗疲劳性能。

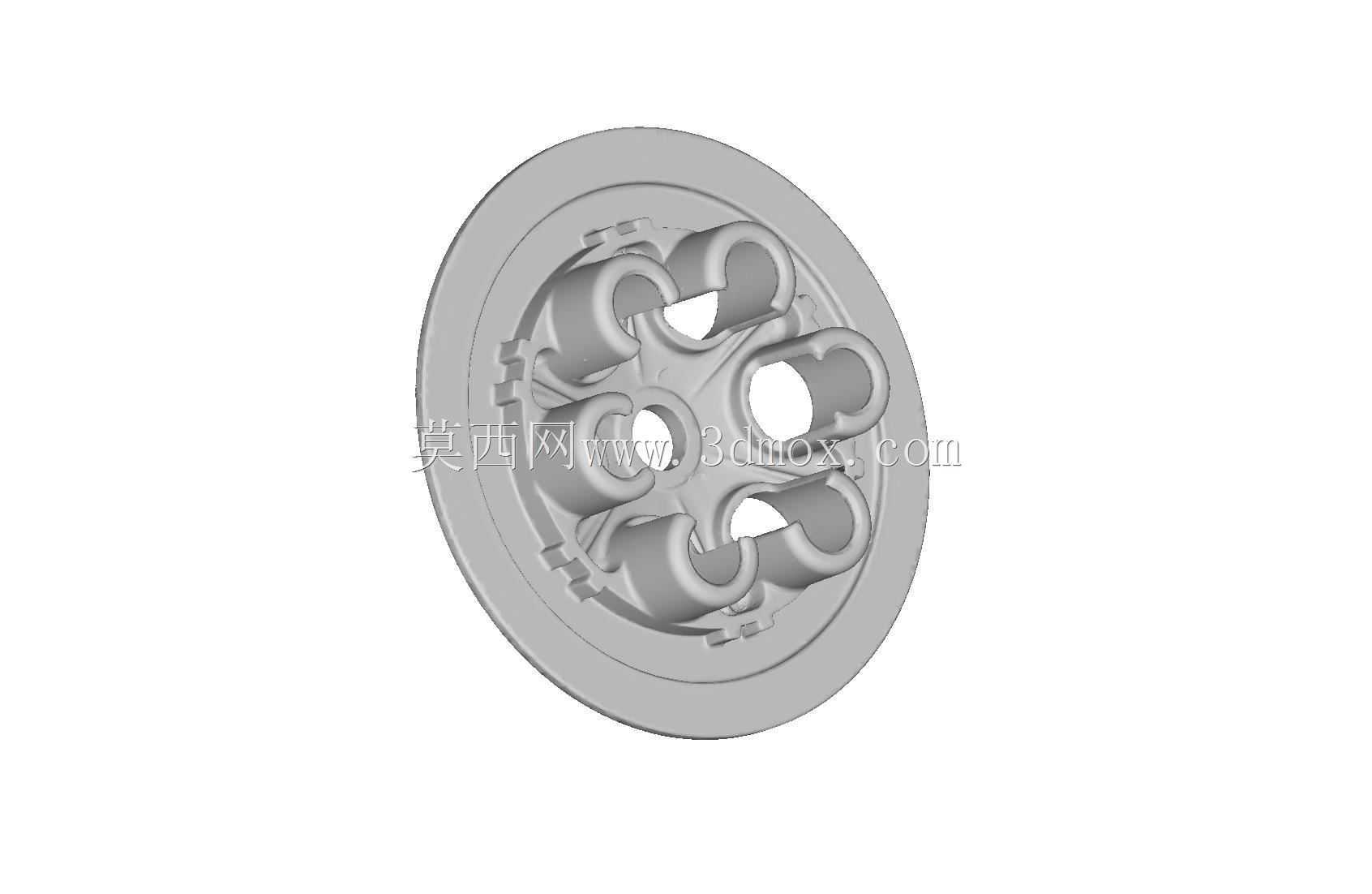

　　从安装边界来看，压盘的外径尺寸与离合器外罩的内径完全匹配，周向的缺口结构与外罩的定位凸台配合，限制压盘的周向转动，仅保留轴向的移动自由度，确保压紧力可以均匀作用在整组摩擦片上。弹簧安装孔位的深度、孔径均经过匹配设计，保证弹簧安装后预紧力符合原厂设计要求，若孔位深度偏差超过0.2mm，就会导致弹簧预紧力不足或过大，出现离合器打滑或者分离沉重的问题。在逆向建模过程中，扫描获取的点云数据经过网格简化处理，在保证所有安装尺寸、形面特征精度的前提下，去除了扫描过程中产生的冗余噪点，还原了零件的真实设计特征，比如盘面边缘的冲压倒角、弹簧孔底部的退刀结构，这些细节特征都是保证零件装配兼容性的关键。

　　在实际维修替换场景中，这类扫描逆向的压盘结构可以帮助改装厂商快速完成配件的开模生产，无需对原厂件进行破坏性测绘，同时可以基于该结构进行性能优化，比如调整镂空孔的大小来改变压盘的转动惯量，适配不同场景的骑行需求——林道穿越场景需要更柔和的离合器结合特性，可以适当降低压盘重量；场地竞技场景需要更强的压紧力储备，可以在原有结构基础上增加压盘的局部厚度提升刚度。需要注意的是，压盘的摩擦接触面平面度要求极高，在后续加工生产中必须保证该面的平面度公差控制在0.05mm以内，否则会导致摩擦片接触面积不足，出现局部打滑、高温烧蚀的问题，这也是该零件加工过程中的核心质控点。
