多类型传动齿轮组合三维建模作品

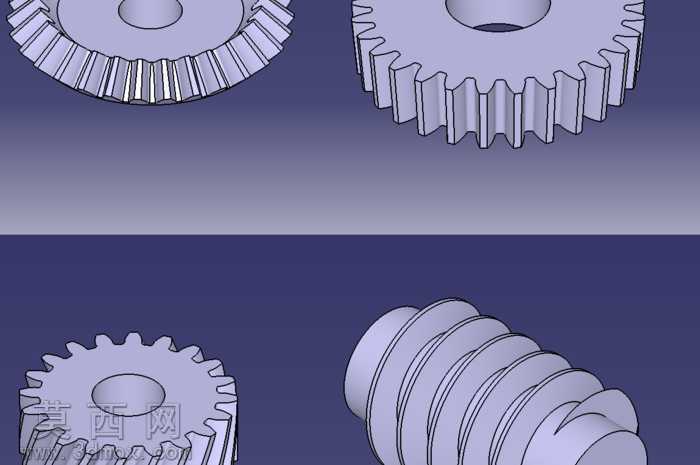

本套三维建模作品围绕机械传动场景的常用齿轮类零件展开设计，建模过程严格遵循机械设计标准中各类齿轮的参数规范，针对不同传动形式的齿轮结构做了精准还原。建模阶段首先梳理了直齿圆柱齿轮、斜齿圆柱齿轮、锥齿轮、蜗轮四类核心传动零件的结构特征：直齿圆柱齿轮还原了标准渐开线齿形、中心安装孔、轮缘与轮毂的过渡结构，齿距、齿顶高、齿根高的参数完全符合通用传动齿轮的设计规范，保证啮合传动时的齿面接触精度；斜齿圆柱齿轮在渐开线齿形的基础上，精准还原了轮齿的螺旋升角结构，还原了斜齿轮传动平稳、承载能力强的结构特点，齿向的螺旋过渡曲面做了平滑处理，无建模破面与棱角瑕疵；锥齿轮还原了分锥角、背锥结构，轮齿沿锥面均匀分布的形态完全匹配相交轴传动的结构需求，齿形从大端到小端的渐变过渡做了精细化处理，保证锥齿轮啮合时的齿面贴合度；蜗轮部分还原了与蜗杆匹配的环形齿面结构，齿面的圆弧曲面完全适配蜗杆的螺旋齿形，还原了蜗轮蜗杆传动大传动比、自锁性的结构基础。渲染阶段采用金属哑光材质模拟实际工业齿轮的钢材质感，调整材质的粗糙度与反光度，还原机械加工后齿轮表面的细腻金属纹理，场景采用柔和的均匀布光，避免强光在齿面形成过曝反光，能够清晰展现每一个轮齿的轮廓、齿根的过渡圆角、安装孔的倒角细节。设计过程中充分考虑了不同齿轮的应用场景：直齿轮适用于平行轴间的中低速传动，斜齿轮适用于高速重载的平行轴传动，锥齿轮适用于相交轴间的动力传递，蜗轮蜗杆适用于空间交错轴间的大减速比传动，四类零件的结构尺寸做了适配性调整，既可以单独作为零件模型用于机械结构设计选型，也可以组合装配成完整的传动机构用于传动方案的演示验证。建模过程中对所有零件的安装基准面、啮合基准线做了统一规范，保证后续装配时各齿轮的中心距、啮合间隙符合设计要求，齿根部分的应力过渡圆角、轮毂处的减重结构都做了符合工程实际的还原，没有出现脱离实际生产的夸张设计，整体模型结构严谨，细节完整，既可以用于机械设计教学中的齿轮结构演示，也可以作为通用机械传动设计的参考零件模型，为相关传动机构的设计研发提供精准的三维结构参考。
