可转位盘式RDK铣削刀盘结构设计

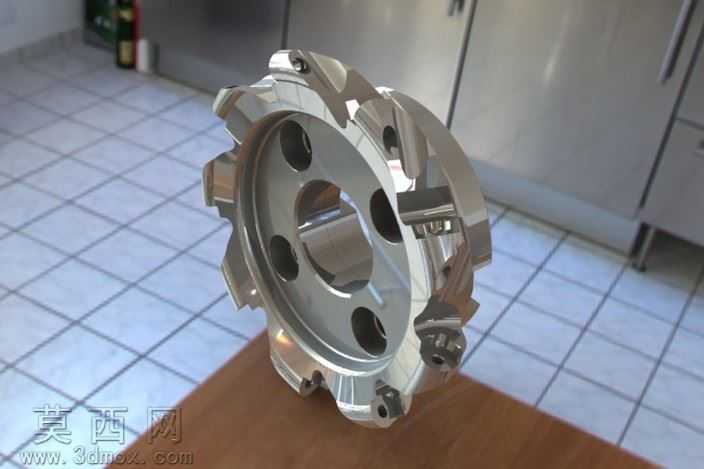

本作品为可转位盘式铣削刀盘的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以刀盘中心安装基准孔为定位原点，通过旋转凸台命令生成刀盘基体的基础回转轮廓，精准控制基体的轴向厚度、内外径尺寸以及端面定位止口的公差配合基准，确保刀盘可与机床主轴端面实现精准定位安装。建模过程中对刀盘周向均匀分布的刀片安装座采用阵列特征完成布局，严格计算每一个刀座的周向夹角、轴向倾斜角度与径向伸出尺寸，保证切削刃的工作角度符合金属铣削加工的工艺要求，同时对每个刀座上的刀片压紧螺钉孔、定位销孔采用异形孔向导命令生成，还原真实的螺纹规格与销孔配合精度，避免建模过程中出现特征失真。刀盘基体上的减重孔采用圆周阵列方式均匀排布，在保证刀盘整体结构刚性的前提下降低刀盘自重，减少机床主轴的转动惯量负载，提升高速铣削工况下的动平衡性能。渲染阶段采用金属材质真实还原刀盘的质感表现，刀盘基体赋予硬质合金结构钢材质，调整材质的反射率、粗糙度参数模拟经过淬硬处理与精磨加工后的金属表面光泽，刀片部分采用硬质合金材质参数，呈现出切削刃部位的高硬度金属质感，压紧螺钉赋予发黑处理的合金钢材质效果，场景搭建采用车间地面与木质工作台作为展示载体，添加柔和的环境漫反射光照与定向补光，突出刀盘复杂的曲面结构与精密的加工细节，让模型呈现出接近真实工业产品的视觉效果。设计过程中充分考虑刀盘的实际使用需求，在刀座结构设计时预留刀片磨损后的微调空间，确保刀片更换后切削刃的径向跳动与端面跳动控制在合理公差范围内，刀盘中心的传动键槽采用标准机床接口尺寸设计，保证刀盘可适配多数常规铣床与加工中心的主轴连接结构，整体建模过程严格遵循机械加工刀具的设计规范，所有特征尺寸均参考行业标准铣刀盘参数设定，既还原了真实刀盘的结构细节，也可作为刀具设计教学、加工工艺演示的数字化参考模型。
