透明壳体蜗轮蜗杆齿轮箱结构设计

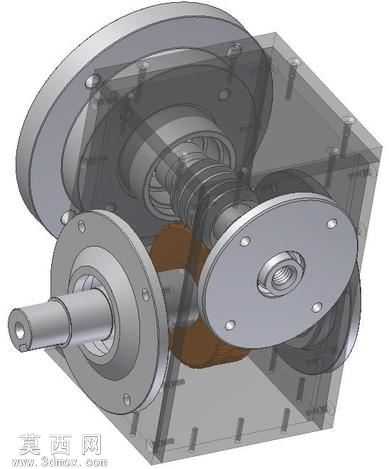

本作品为蜗轮蜗杆结构齿轮箱三维建模作品，建模阶段采用Autodesk Inventor完成全参数化零件建模与整机装配，首先对输入轴、蜗杆轴、蜗轮、输出法兰、箱体端盖、密封件、紧固件等所有零部件进行独立参数化建模，严格遵循机械设计手册中蜗轮蜗杆传动的模数、压力角、传动比、中心距等参数规范，保证各零件间的配合公差符合实际加工装配要求，装配过程中添加完整的同轴、贴合、齿轮啮合等约束关系，完成整机干涉检查，确保所有运动部件无结构干涉，可实现正常的传动运转。渲染阶段采用半透明有机玻璃材质制作箱体外壳，通过调整材质的透明度、折射率、粗糙度参数，既保留箱体的结构轮廓感，又可清晰展示内部蜗轮蜗杆的啮合结构、轴系排布、轴承安装位置、端盖密封结构，金属零部件采用不同质感的金属材质区分，轴类零件采用拉丝不锈钢材质，齿轮、法兰采用哑光铸钢材质，紧固件采用镀锌亮面金属材质，不同材质的区分可让观看者快速识别不同部件的功能与装配位置。结构上采用单级蜗轮蜗杆传动布局，输入轴与输出轴呈空间垂直交错排布，输入端采用伸出式光轴结构适配动力源连接，输出端采用法兰盘结构适配负载安装，箱体采用方形剖分式结构，上下箱体通过螺栓紧固连接，各轴伸出端设置轴承安装位与密封槽，可满足实际使用中的支撑与密封需求。设计思路上采用透明展示化设计，区别于常规封闭式齿轮箱模型，重点突出内部传动结构的展示效果，既可以作为机械原理教学的演示模型，也可作为小型传动装置的设计参考，建模过程中所有特征均保留可编辑参数，可根据实际传动比、负载需求快速调整参数生成适配的齿轮箱模型，兼顾展示性与工程实用性。
