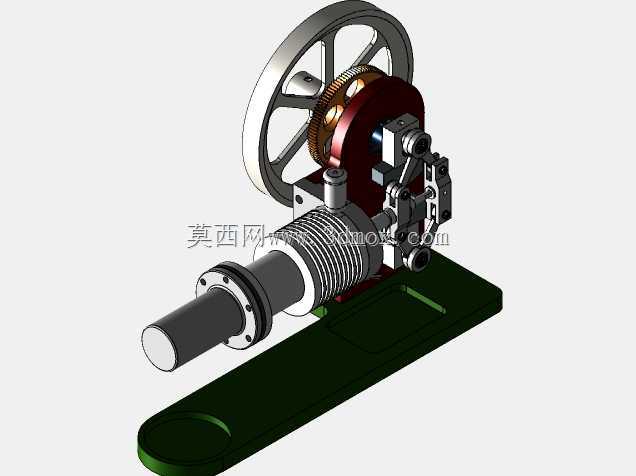

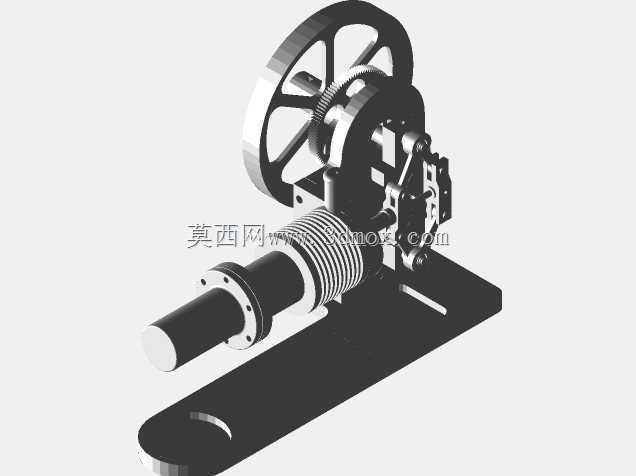

斯特林发动机结构原理展示三维模型

　　这套斯特林发动机三维模型完整还原了外燃式热机的核心传动与做功结构，可直接用于教学演示、原理验证以及小型动力装置的结构参考场景，在工科院校热机原理教学、科普展品制作、小型余热回收动力装置研发等场景中都能发挥实际作用。不同于常见的内燃机结构，斯特林发动机通过封闭工质的冷热交替膨胀压缩实现动力输出，模型中完整呈现了从加热端、置换活塞、动力活塞到曲柄连杆机构、飞轮输出端的全部传动链路，每一处配合面的公差预留、运动副的间隙设定都符合实际加工装配的工程要求。从结构设计思路来看，模型首先确定了卧式布局的安装基准，底部的安装底座预留了四个沉头安装孔，可直接通过螺栓固定在实验台架或展示台面上，底座的平面度设定参考了通用机械安装的平面度公差要求，

　　避免安装后出现传动卡滞的问题。做功端的气缸组件采用了分段式设计，加热段的散热鳍片结构做了等距阵列排布，既还原了实际设备的换热结构，也在建模时通过参数化阵列保证了鳍片间距的一致性，方便后续根据换热需求调整鳍片数量与尺寸。传动端的曲柄连杆机构严格按照曲柄半径与连杆长度的配比做了运动仿真验证，建模时就规避了运动死点，搭配大直径的飞轮结构，利用飞轮的转动惯量保证曲轴运转的连续性，避免做功间隙出现转速波动过大的问题。飞轮采用了轮辐式结构，在保证转动惯量满足运转需求的前提下，尽可能降低了整体自重，轮缘与轮毂的过渡位置做了圆弧处理，减少应力集中的风险。模型中的配气活塞与动力活塞的配合间隙按照实际小功率斯特林发动机的装配要求设定，

　　既保证活塞往复运动的顺畅性，也预留了密封件的安装槽位，可适配不同材质的活塞环密封方案。从安装边界来看，整套模型的轴向长度从动力输出轴端面到加热端尾部的尺寸，与底座的宽度、整体高度都做了适配常规实验台架安装空间的设定，输出轴端的轴径、键槽尺寸符合通用微型动力输出的接口标准，可直接连接小型发电机、水泵等负载做功能演示。整套模型的所有零部件都做了独立的建模拆分，没有合并的无效实体，每个零件的特征树都保留了完整的建模步骤，方便后续根据实际使用需求调整气缸容积、曲柄半径、飞轮尺寸等核心参数，比如要适配不同功率等级的输出需求时，可直接调整加热端的换热面积、活塞行程参数，不需要重新搭建整体结构。在细节处理上，连接螺栓、

　　销轴等标准件都采用了通用标准件的参数化模型，替换不同规格标准件时可直接修改参数完成更新，支架与气缸的连接位置做了加强筋结构，避免长期运转过程中连接位置出现形变影响传动精度。这套模型没有做过度的外观美化，所有结构都服务于功能实现，不管是用来做热机原理的结构拆解演示，还是作为小型外燃动力装置的设计原型，都能提供准确的结构参考，避免原理验证阶段出现结构设计错误，减少后续样机制作时的试错成本。
