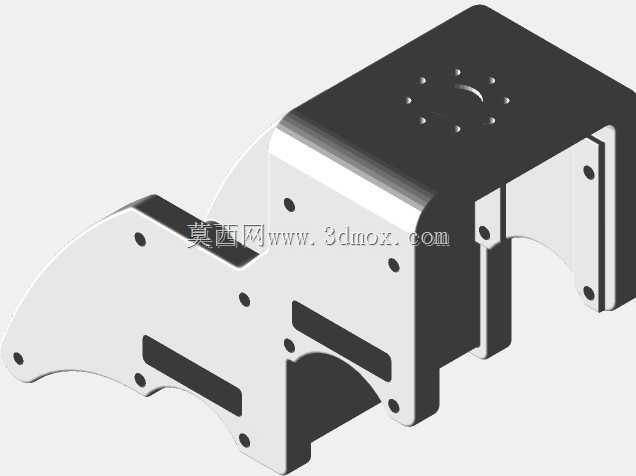

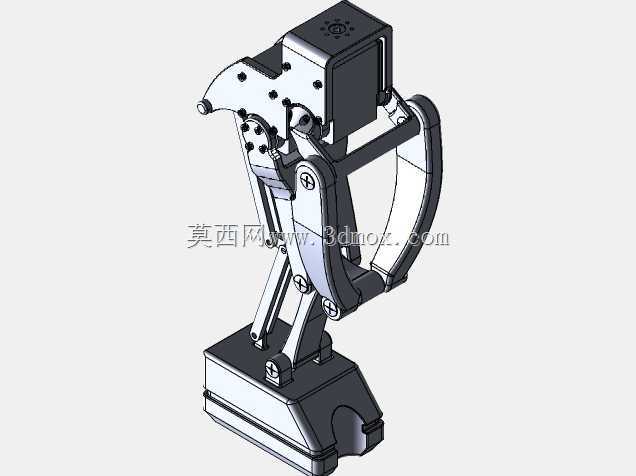

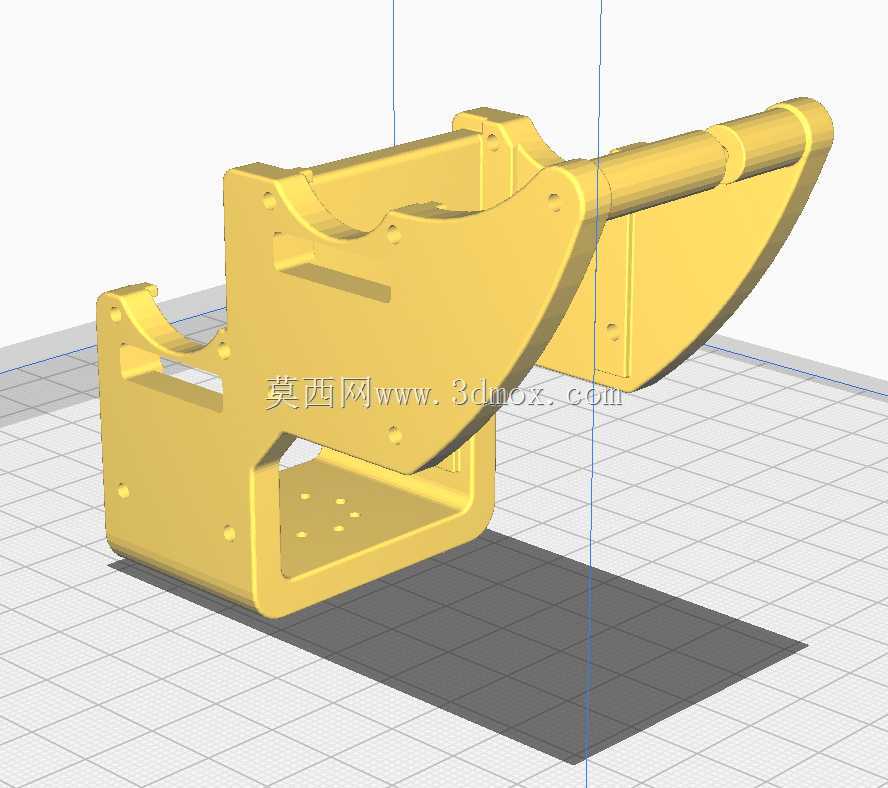

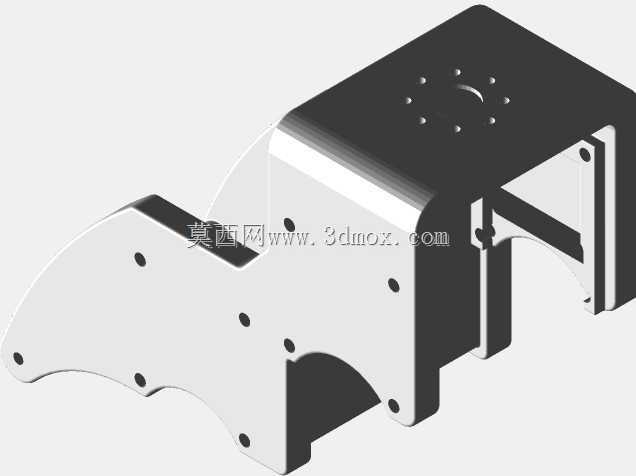

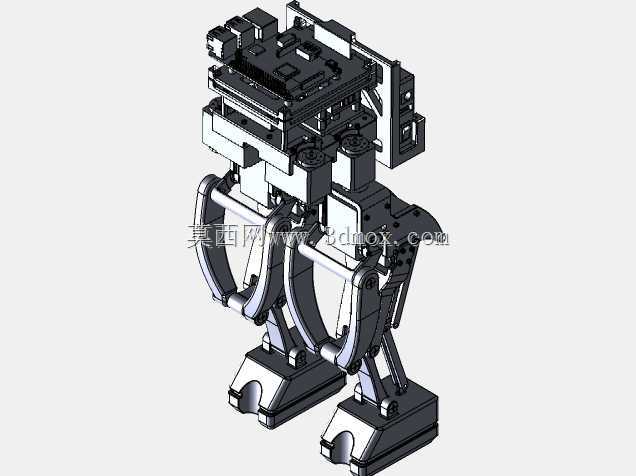

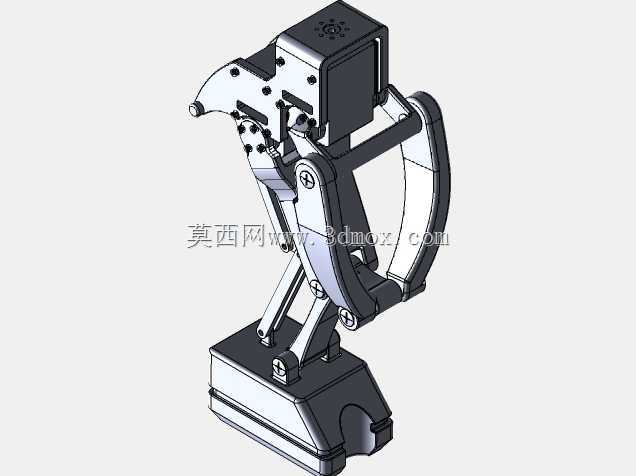

这款双足行走机械结构的设计,最初瞄准的是实验室仿生运动验证、小型巡检作业场景的落地需求,区别于轮式、履带式移动机构,双足构型可以适配台阶、窄缝、非平整铺装路面等轮式设备无法通行的复杂地形,在室内场馆巡检、教学实验演示、狭小空间探测场景下,能依托类人行走的步态特性完成传统移动机构难以覆盖的作业任务。从功能实现逻辑来看,整套结构的核心是模拟人类下肢的运动自由度分配,髋部设置多组回转关节适配行走过程中的躯干姿态调整,大腿与小腿段的铰接关节负责完成迈步动作的屈伸,踝部的多自由度调整结构则用来在脚掌触地时动态修正支撑面的接触角度,保证行走过程中整机重心始终落在支撑多边形范围内,避免侧翻或前倾。设计过程中优先考虑了关节传动的布局合理性,

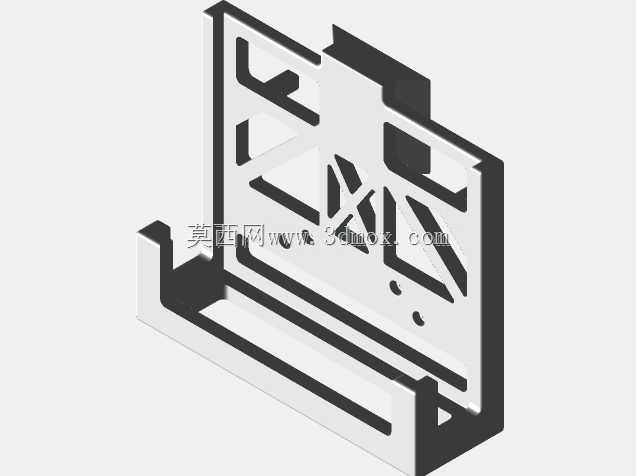

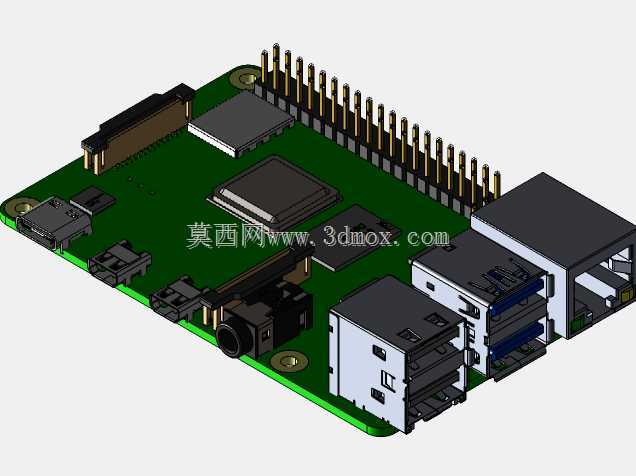

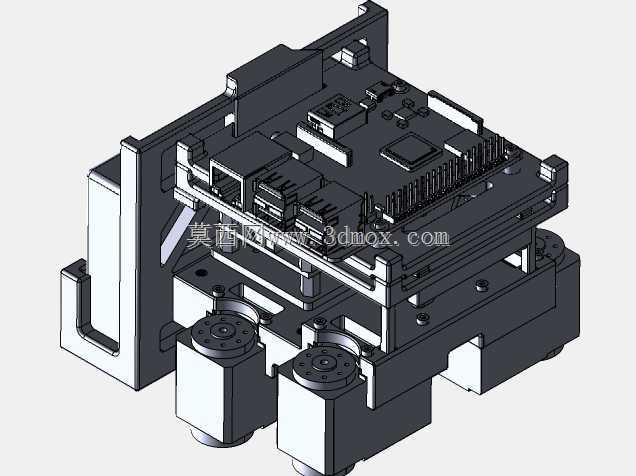

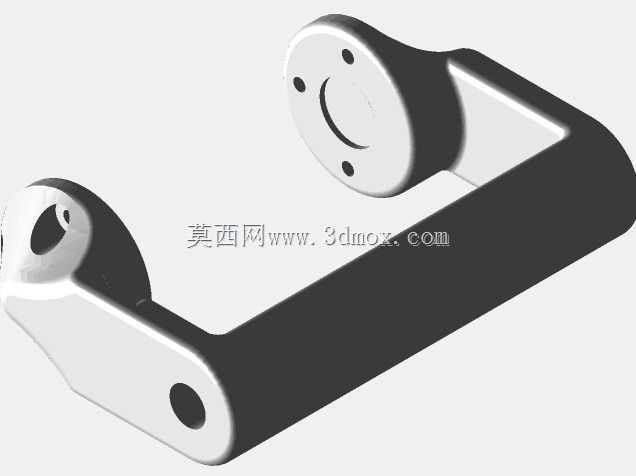

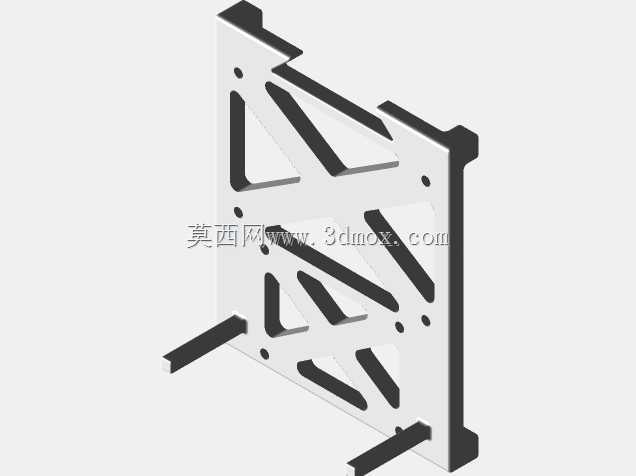

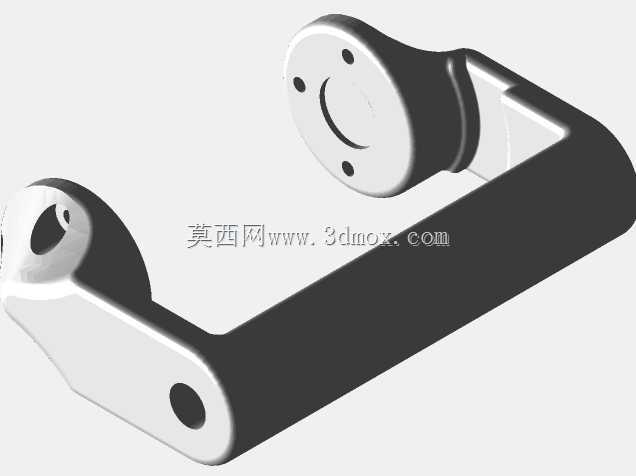

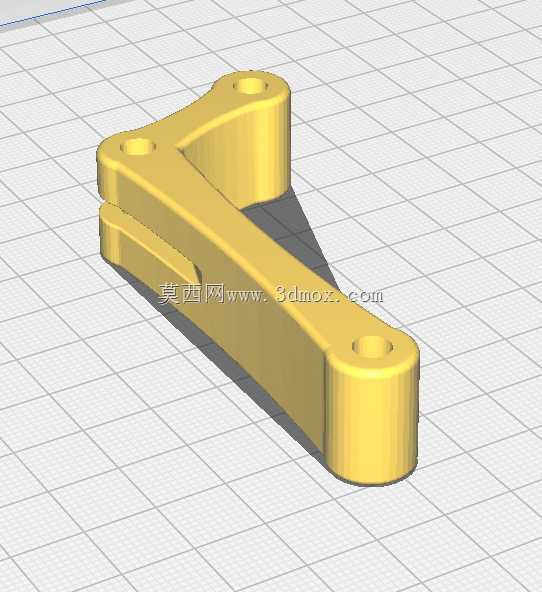

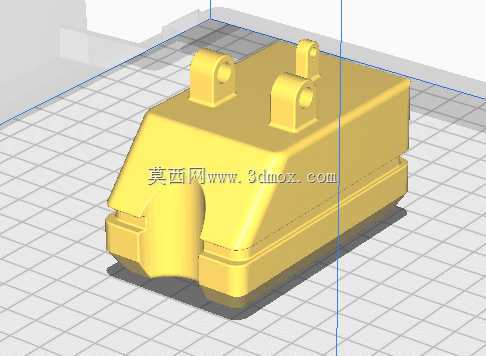

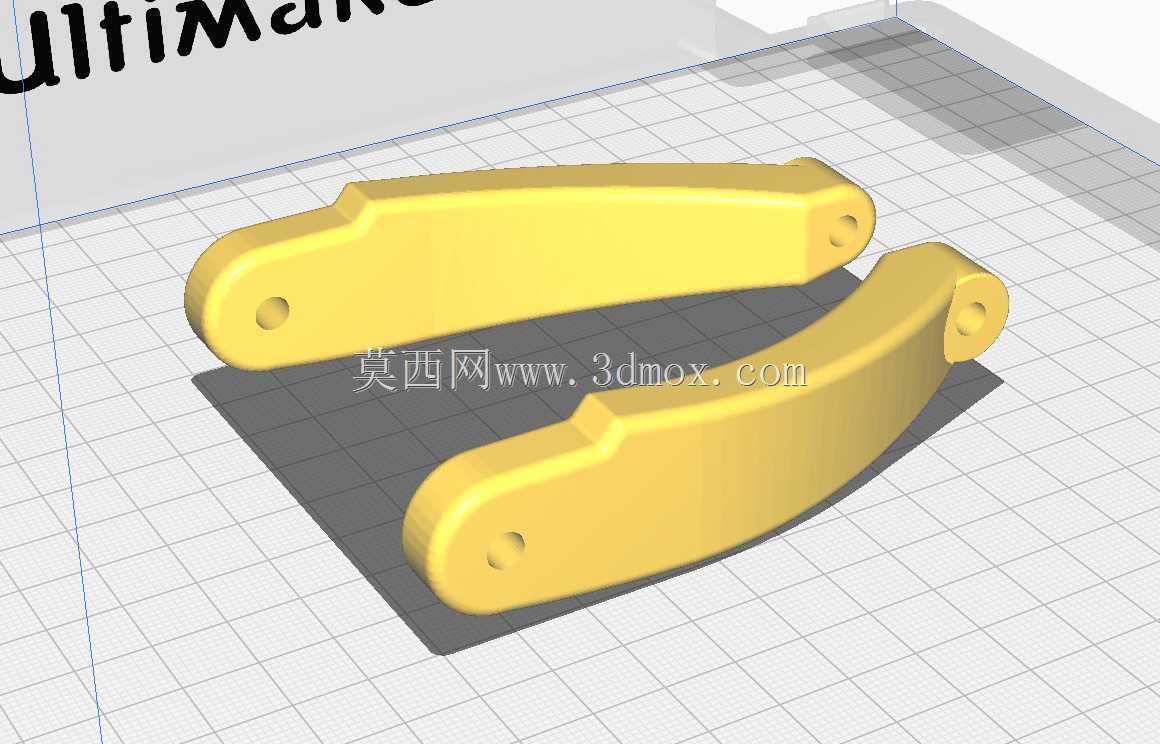

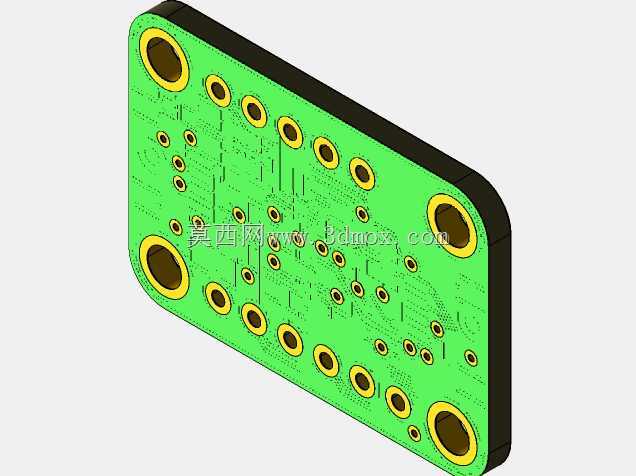

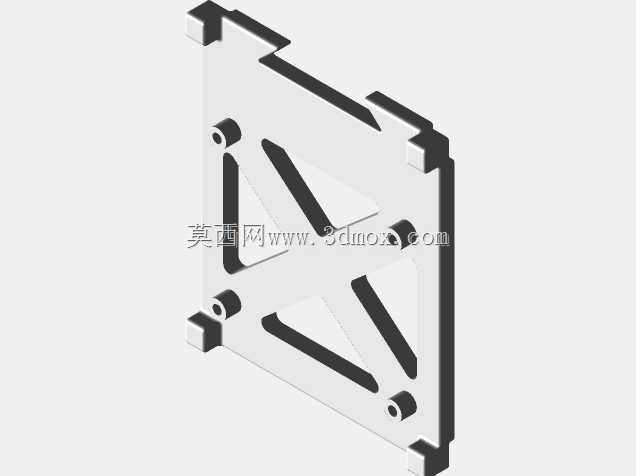

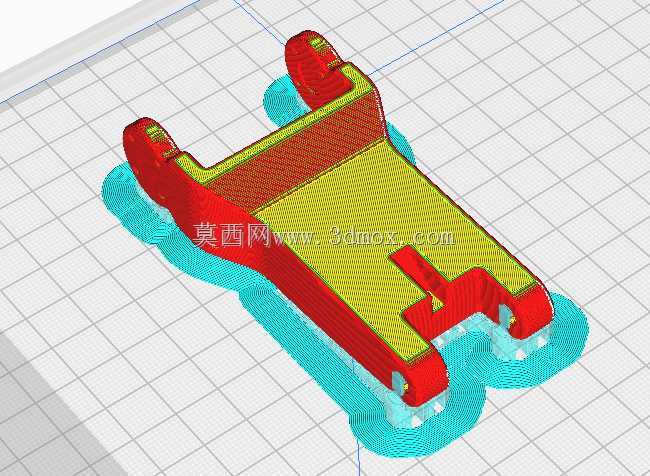

所有驱动元件的安装位置都尽量向躯干上段集中,用来降低下肢的运动惯量,减少迈步过程中的惯性冲击,同时给下肢杆件预留了足够的运动避让空间,避免步态动作过程中出现杆件干涉。结构的躯干部分采用分层堆叠的安装布局,上层预留了控制板、传感元件的安装位,中层用来布置驱动模块与走线槽,下层直接与髋部关节基座连接,整体重心高度经过反复调整,匹配常规行走步态下的重心波动范围,不需要额外增加配重就能实现静态站立的稳定平衡。下肢杆件采用了镂空与加强筋结合的结构形式,在保证杆件抗弯抗扭强度的前提下尽可能降低自重,脚掌部分设计了平面接触基底,接触面上预留了防滑垫安装槽,同时在脚掌与踝部的连接位置设置了微小的浮动余量,用来抵消地面不平整带来的接触应力集中。
从安装边界来看,整套结构的横向宽度控制在常规成年人肩宽的三分之一左右,前后方向的厚度在静态站立时不会超过脚掌的前后支撑范围,下肢各关节的运动行程经过校核,最大迈步幅度可以覆盖单腿长度一半的步距,抬腿高度能够满足常规10厘米以内台阶的跨越需求,不需要额外调整结构参数就能适配多数室内非平整路面的行走要求。在细节设计上,所有关节的铰接位置都预留了轴承安装位,用来降低转动过程中的摩擦阻力,杆件之间的连接位置设计了可调节的限位结构,能够根据实际步态调试需求限制关节的最大转动角度,避免运动超程造成的结构损坏,走线全部采用内置式布局,所有线缆都从杆件内部的通孔穿过,避免行走过程中线缆外露被剐蹭拉扯。这套结构没有采用冗余的装饰性外壳,
所有外露部分都是承担传动或支撑功能的受力构件,既方便调试过程中观察关节的运动状态,也能减少不必要的重量负载,对于从事足式机器人研发、仿生机械教学的结构设计人员来说,这套构型可以直接作为基础验证平台,在其基础上加装传感模块、末端执行器就能拓展出更多场景的作业能力,不需要从零开始搭建下肢运动的基础结构。
