轮式排雷作业装置结构设计

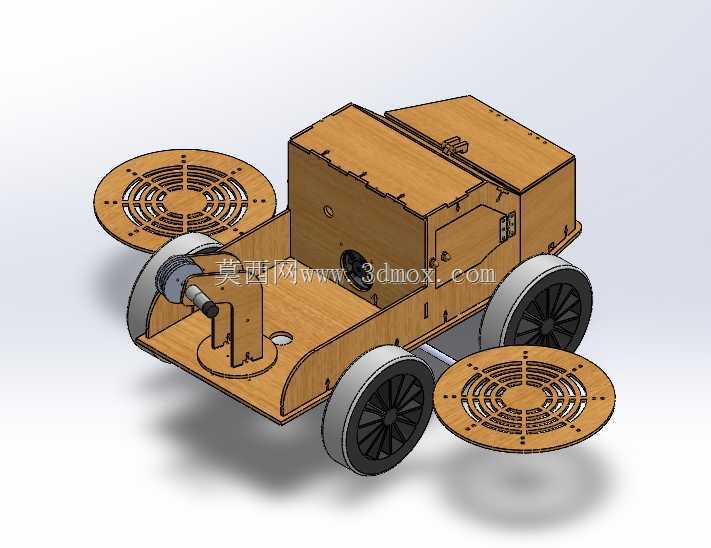

　　这款轮式排雷作业装置的结构设计，核心围绕野外复杂地形下的未爆弹药探测、地表雷场清排作业场景展开，区别于传统人工排雷的高风险模式，整套装置采用模块化拼装式结构，主体承载框架采用层板拼接式设计，所有连接点位均预留标准安装孔位，无需复杂焊接工艺即可完成整机装配，大幅降低了特种作业装备的制造成本与现场维护难度。从行走系统设计来看，整机采用四轮独立承载的轮式行走方案，大直径橡胶轮缘搭配辐条式轮毂结构，轮组安装位置突出于底盘主体侧方，既保证了在泥泞、碎石、浅草覆盖的野外雷场地形下的通过性，也避免了底盘直接剐蹭地表凸起物，轮组与底盘的连接支架采用L型折弯结构，预留了足够的减震安装空间，可根据作业地形需求加装弹性减震元件，

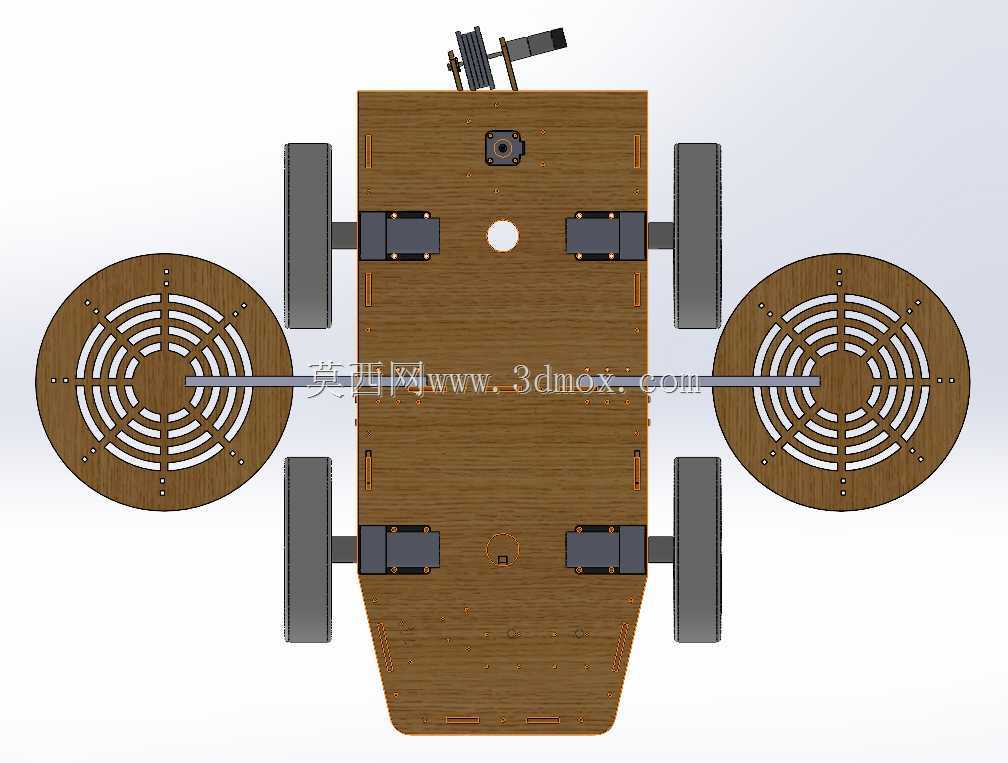

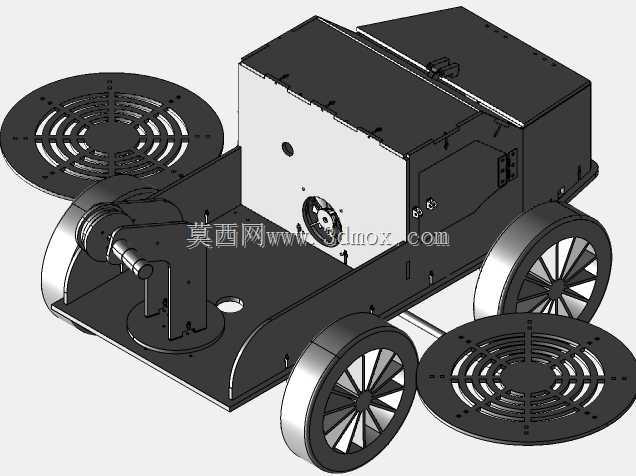

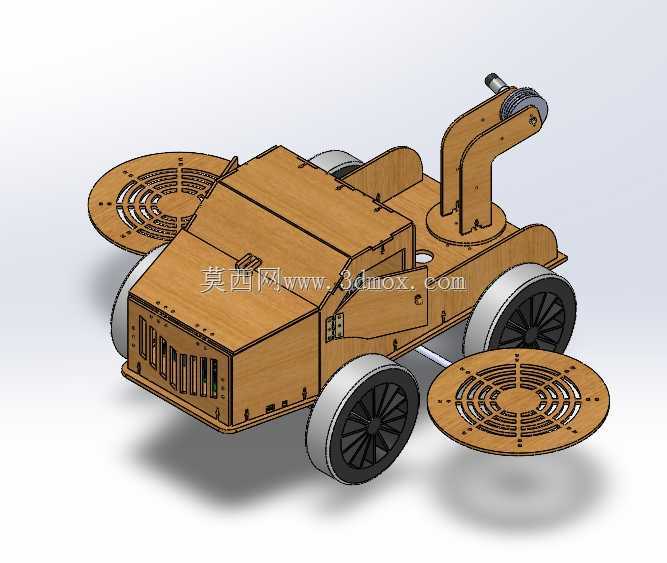

　　进一步提升复杂地形下的行走稳定性。装置前部搭载的双盘式扫雷作业机构，是整套设备的核心功能部件，两个圆形扫雷盘通过横向延伸的支架布置在底盘前方两侧，作业时可覆盖超过车身宽度的清扫范围，扫雷盘表面预留了多圈阵列式安装孔，可根据作业需求适配不同类型的扫雷犁、探测传感器或者碾压辊组件，既可以通过旋转扫动拨开地表浮土与植被暴露地雷引信，也可搭载金属探测模块完成地下浅层未爆物的定位识别，作业支架的高度可通过调节安装孔位进行调整，适配不同植被高度、不同土层厚度的作业场景。底盘上部搭载的俯仰式机械臂结构，采用单臂回转支撑设计，臂体可绕底座实现水平方向360度回转，同时臂节之间可实现俯仰角度调节，末端预留了标准工具安装接口，

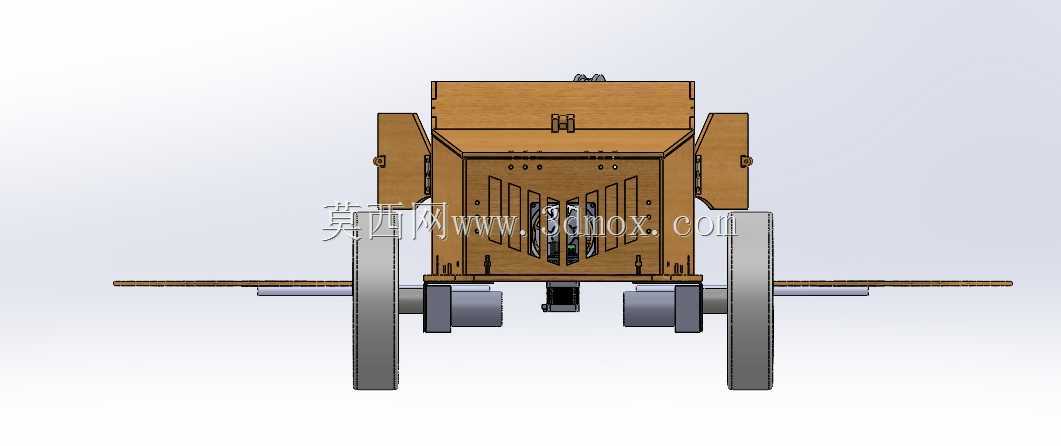

　　可根据作业需求搭载抓取机械手、销毁工具或者标记装置，在探测到可疑目标后，可通过机械臂完成目标周边覆土清理、可疑物转移或者标记定位作业，无需人员近距离接触风险目标。从安装边界与尺寸设计来看，整机长宽尺寸控制在紧凑范围内，轮距设计兼顾了行走稳定性与狭窄地形通过能力，扫雷盘展开后的最大作业宽度覆盖常规单兵排雷作业通道宽度，可满足单通道逐次排雷的作业需求，底盘上部预留了控制模块、动力模块的安装舱位，舱体盖板采用快拆式设计，方便内部元器件的检修更换，车头位置预留了格栅式通风口，可保证动力模块与控制模块的散热需求，避免长时间野外作业出现过热问题。整套结构的设计思路充分考虑了野外作业的维护便捷性，所有结构件均采用标准化板材切割成型，

　　易损部件均可快速拆卸更换，无需复杂的专用维修工具，扫雷盘作为高损耗作业部件，采用独立快装结构，作业过程中出现磨损可直接整体更换，不影响整体作业进度。行走系统的轮组采用通用化轮轴设计，轴承、连接销等标准件均采用行业通用规格，现场维护时可快速获取替换配件。不同于大型履带式排雷装备的高自重、高运输成本特点，这款轮式排雷作业装置整体自重较轻，可通过小型运输车辆快速转运至作业现场，甚至可拆解后由单兵携行至交通不便的山区、丛林作业区域，适配边境雷场清排、战后区域未爆物清理、施工场地前期地下爆炸物排查等多种作业场景。在功能布局上，整套装置的重心集中在底盘中部区域，即使前部扫雷盘施加作业压力、上部机械臂伸展至最大作业半径时，整机依然可保持足够的抗倾覆稳定性，避免在坡地作业时出现侧翻风险，底盘底部预留了足够的离地间隙，可跨越一定高度的地表障碍物，同时避免底盘触碰地表触发地雷引信。所有外露的结构件边缘均做了倒圆角处理，避免作业过程中勾挂植被、线缆等杂物，影响作业行进。
