钣金结构相扑竞技机器人设计方案

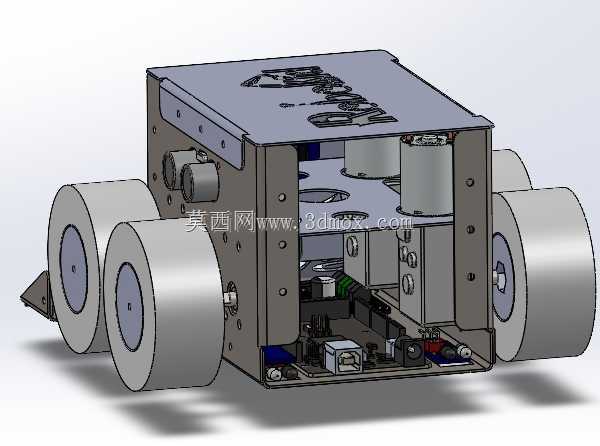

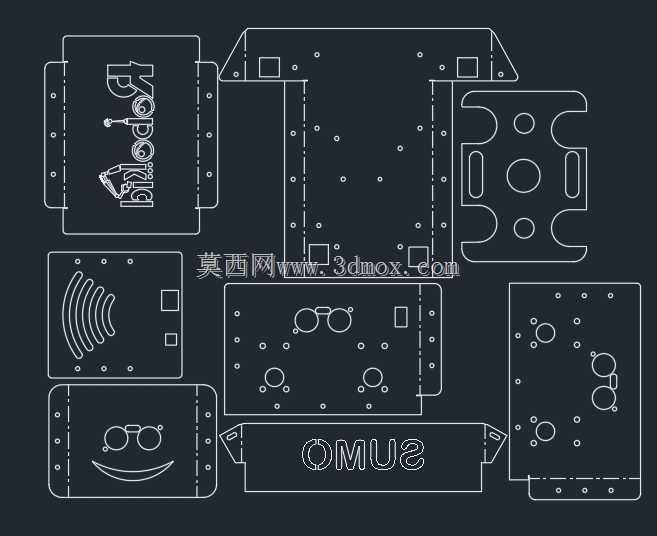

　　这款轮式相扑竞技机器人整体采用9mm厚度钣金作为主体承载结构，从钣金加工工艺特性出发做全结构适配，所有折弯边、安装孔位、拼接缝都匹配常规钣金厂的冲压、折弯、焊接加工公差，不需要额外定制特殊刀具就能完成全件加工，大幅降低了实物打样的加工门槛。主体框架采用箱式承载结构，将驱动轮组、控制模块、供电单元全部集成在封闭钣金腔体内部，腔体侧壁预留的接口位直接对应传感器、电源开关、调试端口的安装尺寸，不需要额外做转接支架就能完成元器件装配，装配环节的累计公差可以控制在0.2mm以内，避免后期调试出现结构干涉问题。

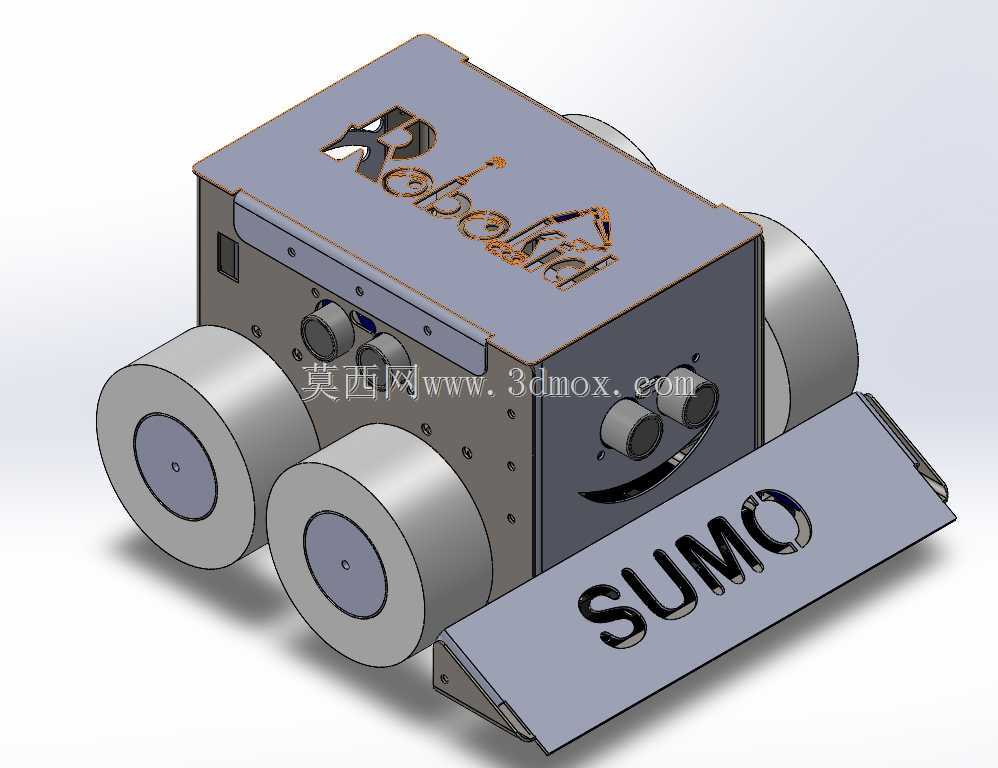

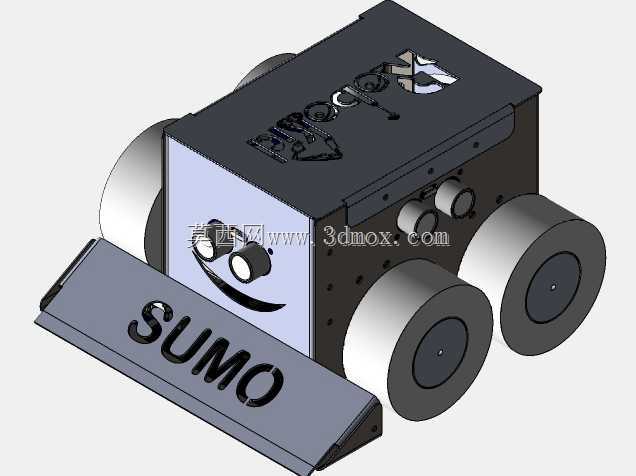

　　从竞技场景的实际需求出发，机器人前部设置了带倾斜角度的楔形铲板，铲板前端做了薄边处理，离地间隙控制在1mm以内，在对抗过程中可以顺利楔入对方机器人的底部结构，配合自身重心靠下的配重布局，能够快速将对手抬升失去抓地力，完成推挤出场的竞技目标。铲板表面做了镂空字符减重处理，在不降低结构抗弯强度的前提下，尽可能降低前端重量，避免头重脚轻导致的爬坡抓地力不足问题，同时镂空结构也能减少对抗过程中的正面受力面积，降低被对方铲板楔入的概率。

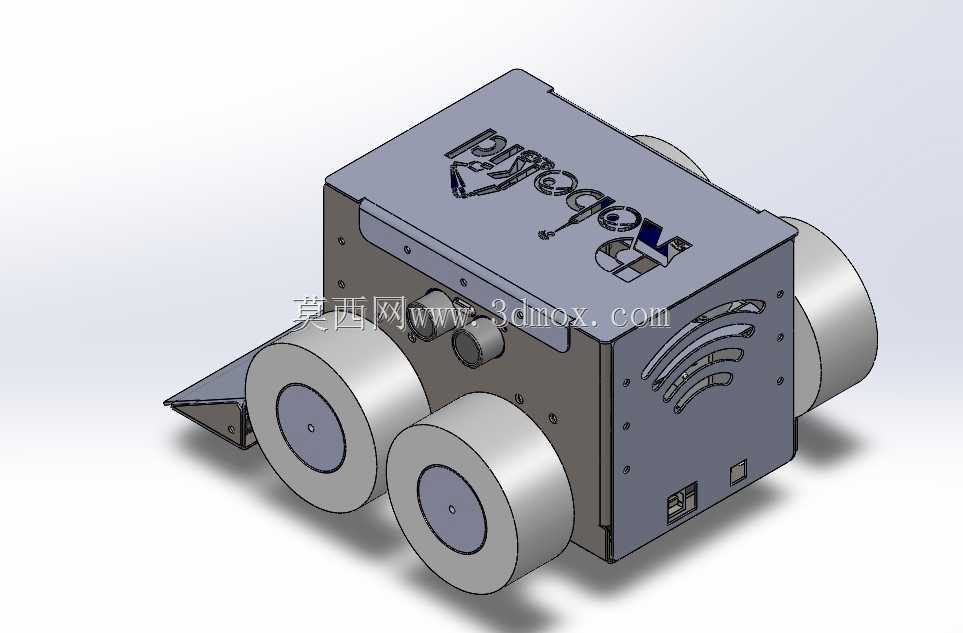

　　行走系统采用双侧双轮对称布局，大直径轮组直接贴合腔体外侧安装，轮轴穿过钣金侧壁直接与内部驱动电机输出端连接，省去了额外的传动链路，减少传动损耗的同时也降低了传动环节的故障概率。轮组材质选用高摩擦系数的聚氨酯包胶材质，在常规竞技场地的哑光木质、PVC地面上都能获得足够的静摩擦力，避免对抗推挤过程中出现打滑失力的情况。轮组的安装位置做了下沉处理，整机重心高度控制在轮径三分之一以下，即使受到侧向冲击力也不容易出现侧翻，对抗过程中的姿态稳定性更强。

　　顶部盖板做了一体化折弯成型，与下部腔体采用快拆螺丝连接，日常调试、更换元器件时不需要完全拆解主体结构，只需要拧下顶部固定螺丝就能掀开盖板接触内部所有元器件，维护效率大幅提升。盖板表面的镂空标识同时兼顾散热功能，驱动电机、控制板长时间高负载运行产生的热量可以通过镂空缝隙自然对流排出，不需要额外加装散热风扇，既减少了整机功耗，也避免了风扇进灰导致的电路故障风险。

　　结构设计阶段就充分考虑了安装边界的约束，整机所有外凸部件都不超出轮组的外侧轮廓，前后方向的楔形铲板尾部与后轮切线齐平，没有多余的外凸结构，在对抗过程中不会因为突出部件被对方勾挂导致受力失衡。所有钣金拼接位置都采用内藏式焊接工艺，外表面没有突出的焊疤、螺栓头，进一步降低了被对方结构卡位的概率。电气走线全部从腔体内部的预留走线槽布置，没有外漏线束，避免对抗过程中线束被拉扯导致的电路断路问题。

　　从实际应用场景来看，这类机器人主要面向青少年工程实践竞赛、高校机械创新实训、钣金加工工艺展示等场景，结构设计上完全摒弃了复杂的定制化零件，所有结构件都可以通过常规钣金加工工艺完成，标准件全部选用市面通用规格，采购替换非常方便。整机的配重布局经过多轮迭代调整，前后重量配比控制在4:6，后轮作为主要驱动轮获得更大的正压力，前轮配合楔形铲板完成楔入动作，动力输出与结构动作的匹配度更高，不需要额外增加配重块就能达到理想的对抗重心。传感器安装位预留了多组调节孔位，可以根据实际竞技规则的要求调整红外、碰撞传感器的安装高度与探测角度，适配不同的竞赛场地与对抗策略，不需要重新加工结构件就能完成功能拓展。
