快速夹紧式台式机加工工装虎钳结构

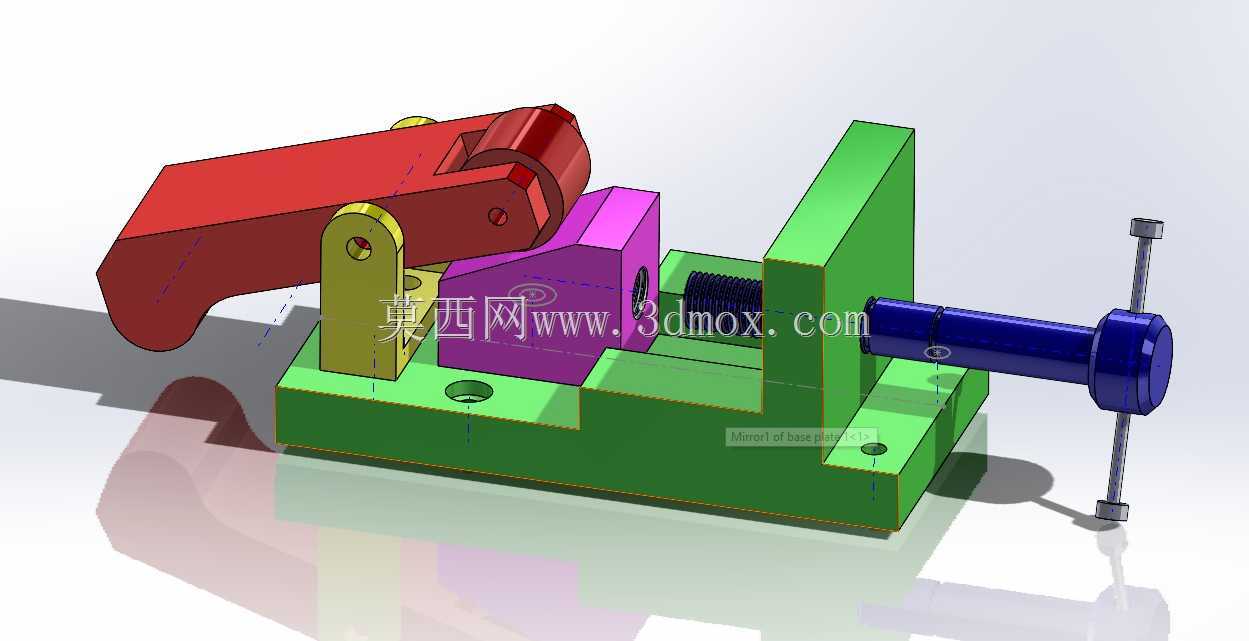

　　在小型零件铣削、钻孔、钳工修配的作业场景里，这类偏心快速夹紧的台式虎钳，比传统丝杠进给的虎钳装夹效率高出不少，尤其适配小批量多品种的工位快速换产需求，常见于台式钻床、小型铣床的工作台面配套，也会作为维修工位的固定夹持工具使用。从结构逻辑来看，这套虎钳的固定钳身做了一体化的L型基座设计，基座底面预留了两个沉头安装孔，孔位间距匹配常规小型机台的T型槽间距，安装时可以通过T型螺栓直接固定在工作台面，基座的安装基准面做了0.02mm的平面度公差控制，保证装夹后工件的基准与机床台面平行，不会出现装夹倾斜导致的加工超差。活动钳口的驱动没有采用全行程丝杠，而是搭配了偏心压杆加微调丝杠的组合结构：前端的红色偏心手柄负责大行程的快速开合，

　　扳动手柄时可以在一秒内完成钳口的张开与闭合，快速靠近工件表面，之后通过侧方的蓝色丝杠手柄做最终的夹紧力微调，这种结构既避免了传统虎钳需要转动多圈丝杠才能开合的低效问题，又能通过丝杠微调保证足够的夹紧刚性，不会因为偏心结构的行程限制导致装夹力不足。钳口部分做了可更换的硬质钳口块设计，钳口面加工有交叉网纹，增大与工件接触面的摩擦力，装夹毛坯件时不会出现打滑移位，针对不同的加工需求，也可以更换平钳口、V型钳口来适配方形、圆形的不同工件轮廓。从安装边界来看，这套虎钳的整体长度控制在200mm以内，钳口最大开口量约80mm，整体高度不超过100mm，不会占用过多的机床工作台空间，偏心手柄的操作空间预留了足够的扳动行程，

　　操作时不会与机床的主轴或者护罩产生干涉。设计过程中，偏心轮的锁紧角度做了反复验证，保证在自锁角度范围内，即便加工过程中产生切削振动，钳口也不会出现松脱，固定钳身与活动钳身的配合面采用了燕尾槽导向结构，导向间隙控制在0.01mm以内，夹紧时活动钳口不会出现上翘或者侧偏，保证装夹的工件定位精度稳定在0.03mm以内，满足普通铣削、钻孔的加工精度要求。基座的排屑空间做了预留，钳身底部开有排屑缺口，加工产生的铁屑可以直接从缺口排出，不会堆积在导向槽内导致活动钳身卡滞，日常维护只需要定期在导向面涂抹润滑脂即可，不需要复杂的拆解保养。在实际使用场景中，这类虎钳尤其适合装夹小型的铝件、塑料件以及小型钢件，针对需要频繁更换工件的工序，比如批量钻孔、

　　去毛刺、小型零件的铣边作业，快速夹紧的结构能大幅减少装夹辅助时间，相比传统丝杠虎钳，单工位的装夹时间可以缩短70%以上。结构的受力路径做了优化，夹紧力从偏心手柄传递到活动钳身，最终作用在固定钳身的基座上，受力点与安装孔的位置做了对应，夹紧时基座不会出现翘曲变形，即便施加最大夹紧力，基座的变形量也控制在微米级，不会影响装夹精度。钳身的各个活动部件都做了限位设计，丝杠的行程两端做了限位挡块，不会因为过度转动导致丝杠脱出，偏心手柄的转动角度也做了限位，扳动到锁紧位置后不会过位导致偏心结构失效。
