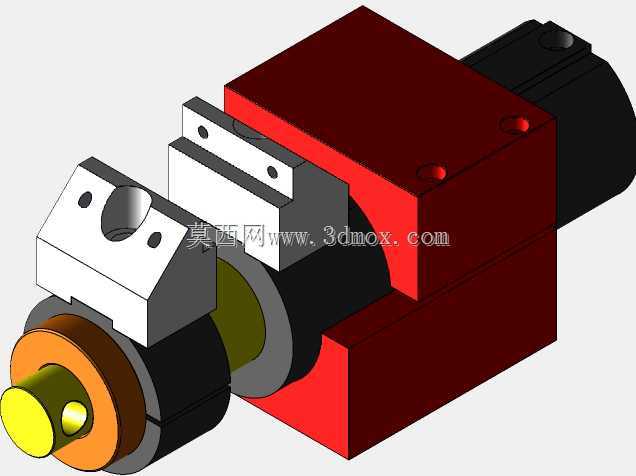

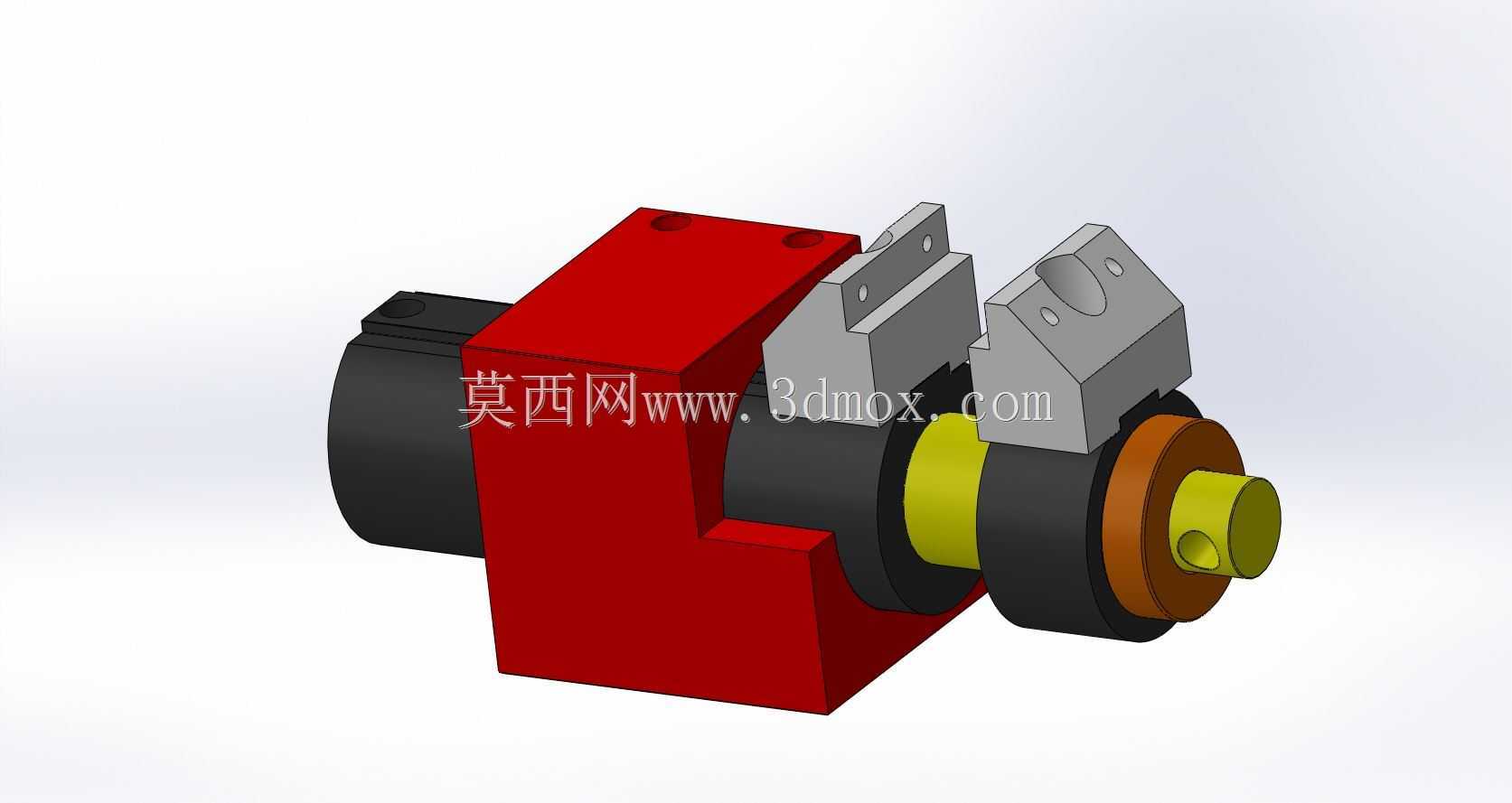

机床配套用紧凑型原型台虎钳结构设计

　　这款台虎钳的结构设计完全围绕小型机床工位的装夹需求展开，区别于常规重型台虎钳的大尺寸冗余设计，整体采用紧凑化布局，固定钳身与活动钳身的配合面做了高精度的贴合处理，滑动副的间隙控制在0.02mm以内，避免装夹过程中出现钳口偏移的问题。从实际应用场景来看，这类原型台虎钳主要适配台式钻床、小型铣床、台式磨床的工位装夹，也可用于钳工手工修配、零件划线工序的工件固定，相比通用台虎钳，它的钳口开合行程做了针对性优化，最大开合距离适配100mm以内的小型零件装夹，完全覆盖小型机加工工位的常规工件尺寸范围，不会因为行程过大造成钳身结构冗余，占用过多工作台安装空间。

　　设计过程中，夹紧传动结构采用了丝杠螺母副的经典传动方案，丝杠选用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的受力更均匀，长时间承受夹紧力也不会出现螺纹滑牙的问题，丝杠端部设置了限位结构，避免活动钳身滑动超程脱落，钳身的滑动导轨采用一体式矩形导轨结构，和固定钳身整体加工成型，没有额外的拼接装配环节，从根源上消除了装配误差带来的钳口上翘问题。钳口部分做了可更换式设计，钳口板通过内六角螺钉固定在钳身安装位，针对不同装夹需求，可以更换平口钳口、V型钳口或者软质钳口，装夹硬质金属零件时使用淬火处理的平口钳口，保证夹紧摩擦力的同时避免钳口过快磨损，装夹圆柱形轴类零件时更换V型钳口，自动找正工件中心，装夹铜、铝等软质材料或者已加工表面零件时，可以更换铜质或者尼龙材质的软钳口，避免夹伤工件已加工表面。

　　安装边界方面，这款台虎钳的底座采用了平直安装面设计，底座上设置了两个贯通的安装螺栓孔，孔位间距适配小型机床工作台的标准T型槽间距，安装时可以通过T型螺栓直接固定在工作台面上，不需要额外制作过渡安装板，钳身整体的高度控制在合理范围，安装后钳口工作面距离工作台面的高度符合钳工操作和机床加工的人机工程要求，操作手柄的转动半径经过优化，操作人员站在工位前转动手柄夹紧工件时，手臂不需要过度伸展或者弯曲，长时间操作也不容易产生疲劳。从功能特性来看，这款台虎钳的夹紧力经过测算，在手柄施加常规操作力的情况下，钳口最大夹紧力可以达到15kN，足够满足小型零件铣削、钻削加工时的切削力承载需求，不会因为切削力过大导致工件移位，活动钳身的滑动阻力经过调试，全程滑动顺畅无卡滞，转动手柄时可以感受到均匀的传动阻力，没有忽松忽紧的顿挫感。

　　在结构细节处理上，钳身的所有棱角位置都做了R2-R3的圆角过渡处理，避免操作过程中尖锐棱角划伤操作人员，丝杠的外露部分设置了简单的防护结构，减少加工过程中产生的切屑落到螺纹配合面，造成螺纹磨损或者卡滞，钳身的排屑空间做了预留，加工产生的切屑可以顺着钳身侧面的斜面滑落，不会堆积在滑动导轨配合面内，日常维护只需要定期在丝杠和导轨配合面涂抹润滑脂即可，不需要复杂的拆解保养。不同于市面上很多台虎钳为了降低成本采用铸铁材质做薄壁结构，这款原型台虎钳的固定钳身和活动钳身都采用了高强度铸铁一体铸造成型，关键受力位置做了加厚处理，承受大夹紧力时不会出现钳身开裂或者变形的问题，丝杠和螺母都采用了45号钢调质处理，表面硬度达到HB220-250，具备足够的耐磨性能和抗扭强度，长期使用也不会出现传动部件变形失效的问题。

　　从实际使用的适配性来看，这款台虎钳除了适配常规的小型金属切削机床，也可以安装在简易工作台上作为钳工维修工位的装夹工具，针对小型零件的钻孔、攻丝、打磨、修配等工序都能提供稳定的夹紧支撑，整体结构没有多余的复杂功能，所有设计都围绕实用、可靠、易维护的核心需求展开，没有为了附加不必要的功能增加结构复杂度和制造成本，对于小型加工车间、维修工位、教学实训场景来说，这种结构简单、性能可靠的紧凑型台虎钳，相比功能复杂的重型台虎钳实用性更强，占用空间更小，安装使用更加灵活。
