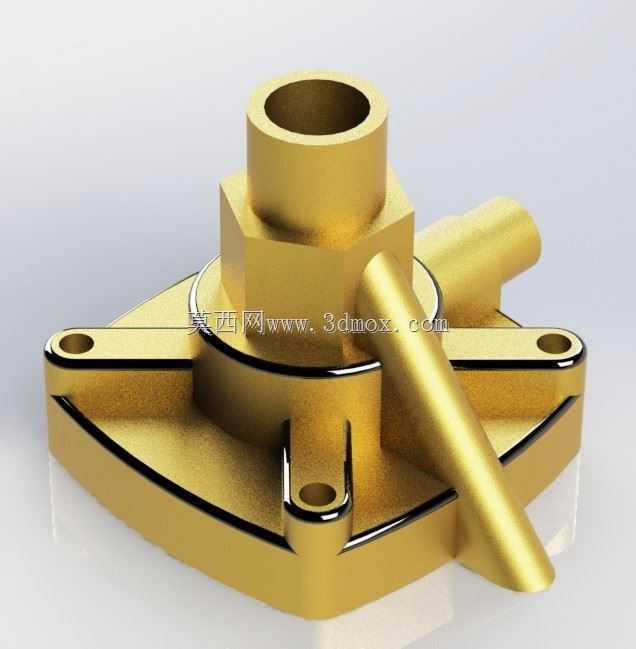

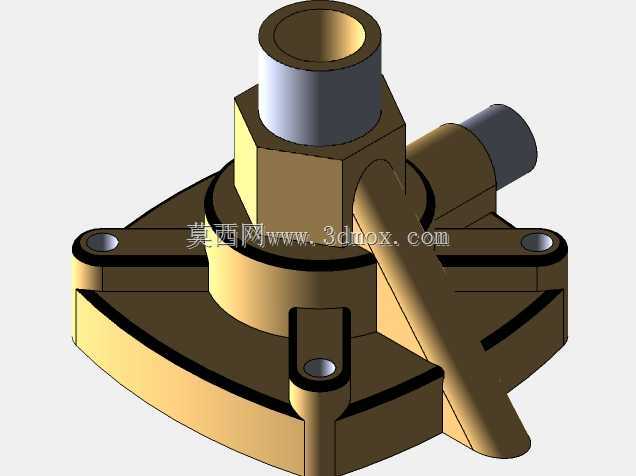

三角底座带侧通接口黄铜阀体结构

　　在流体控制类五金配件的结构设计练习中，这类带三角安装底座的黄铜阀体构件，是入门阶段拆解铸造件结构、梳理机加工工艺逻辑的典型练习载体。从实际应用场景来看，这类结构常出现在小型低压流体管路的分流节点，适配气动控制回路、小型润滑系统、民用供水支路这类对通径要求不大、安装空间紧凑的工况，承担介质转向、支路引出的核心作用，黄铜材质本身的切削性能与耐腐蚀性，也让这类构件在无需高压耐受的民用、轻工设备管路中应用十分普遍。

　　从结构功能拆分来看，构件中心向上延伸的圆柱凸台是主通路接口，内部为贯通的通孔结构，凸台根部设计的六方结构，是装配环节的扳手夹持位，避免安装拧紧过程中阀体整体跟转，这也是铸造类流体配件的典型设计细节——在不额外增加零件的前提下，通过本体铸造成型的结构提供装配受力点，减少后续机加工的工序量。侧方斜向延伸的圆柱接口是支路引出端，与主通路在阀体内部的腔体处连通，斜向的角度设计并非随意设定，而是要匹配管路排布的空间走向，避免外接管路与周边安装构件产生干涉，同时斜向的流道设计也能减少介质转向时的局部阻力，降低支路的压力损失。

　　底部的三角安装底座是整个构件的安装定位基准，三个角位分别设置了带沉孔的安装耳，沉孔的作用是容纳内六角螺栓的头部，让螺栓安装后不会突出底座平面，保证阀体安装后与安装基面完全贴合，不会出现倾斜导致的密封失效问题。三角布局的安装孔相比四角布局，对安装基面的平面度要求更低，即使安装面存在轻微的不平整，三个支撑点也能保证阀体稳定贴合，不会出现安装应力导致的阀体变形，这也是小型低压阀体常采用三角安装结构的核心原因。底座与中心腔体之间设置了多道加强筋，分别连接中心腔体侧壁与安装耳根部，这些加强筋的厚度经过合理设定，既不会因为过厚导致铸造时出现缩孔缺陷，也能在螺栓拧紧、管路受力时分散应力，避免安装耳与中心腔体的连接位置出现断裂。

　　设计这类构件时，首先要确定的是主通路与侧通路的通径尺寸，通径大小直接决定了接口的外径与内部腔体的容积，要匹配对应工况的流量需求，通径过小会导致介质流速过快产生振动噪音，通径过大则会造成材料浪费与安装空间的占用。其次要明确安装孔的中心距尺寸，这个尺寸属于安装边界的核心参数，必须与配套安装面板的开孔位置完全对应，否则会出现无法安装的问题，同时安装孔的沉孔深度要匹配所选螺栓的头部高度，保证螺栓拧紧后头部完全沉入沉孔内。接口部分的外圆尺寸要考虑外接管路或者接头的适配公差，通常会按照对应管路标准的公差带进行设计，保证接头装配后的密封性能。

　　从建模逻辑来看，这类铸造件的建模要先从整体的外形轮廓入手，先绘制中心腔体的旋转特征，再叠加三角底座、侧方接口、六方夹持位这些附加结构，之后再做内部的流道切除、安装孔的切除、加强筋的添加，最后处理所有的铸造圆角——铸造件的所有转角位置都不能存在尖锐棱角，必须设置合理的圆角，一方面是避免铸造时出现应力集中导致的冷裂缺陷，另一方面也能减少流体在腔体内的紊流，降低介质流动时的冲刷磨损。需要注意的是，安装面与接口的密封面位置不能设置圆角，这些位置是后续机加工的基准面，要保证平面度与粗糙度要求，建模时要预留出对应的机加工余量，通常铸造毛坯在这些密封面位置会留出0.5-1mm的加工余量，方便后续铣削或者车削加工达到密封要求。

　　在实际的结构验证环节，这类构件需要重点校核两个位置的强度：一是侧接口与中心腔体的连接位置，这个位置在管路受外力拉扯时最容易出现断裂，建模时可以通过调整连接位置的圆角大小、增加局部壁厚来提升强度；二是安装耳的根部，螺栓拧紧时的压紧力如果过大，容易导致安装耳断裂，因此安装耳的厚度要根据螺栓的拧紧力矩进行匹配，同时加强筋的位置要正好延伸到安装耳的受力点位置，将压紧力分散到中心腔体的整体结构上。另外，内部流道的相交位置要做圆滑过渡，不能出现直角台阶，否则不仅会增加流阻，还会导致介质中的杂质在台阶位置沉积，长期使用后造成通路堵塞。
