62级SAE2带焊接结构对开式液压法兰接头

　　在高压液压系统的管路布设场景中，软管与硬管、阀组、泵口的连接可靠性直接决定整套系统的运行稳定性，尤其是工程机械、重型机床、冶金设备这类存在持续振动、压力脉冲、工况温度波动的应用场景，常规螺纹接头、整体式法兰往往在安装便捷性、抗疲劳性能上存在局限，这款62级SAE2规格带焊接端的对开式法兰接头，正是针对这类高压软管连接需求开发的管路连接件。

　　从实际使用场景来看，这类接头主要适配公称压力6000PSI级别的高压液压回路，常见于挖掘机主泵与主控阀的管路连接、机床液压站的高压出油口对接、冶金设备液压缸的进出油口接驳，核心作用是在高压软管端部形成标准化的法兰连接界面，替代传统的扣压式接头在大管径、高振动场景下的不足——对开式的夹装结构不需要像整体法兰那样提前将法兰环套入管路再进行焊接，在设备售后维修、现场管路改造的场景中，不需要完全拆解相邻管路就能完成接头的更换，大幅降低现场运维的拆装工作量。

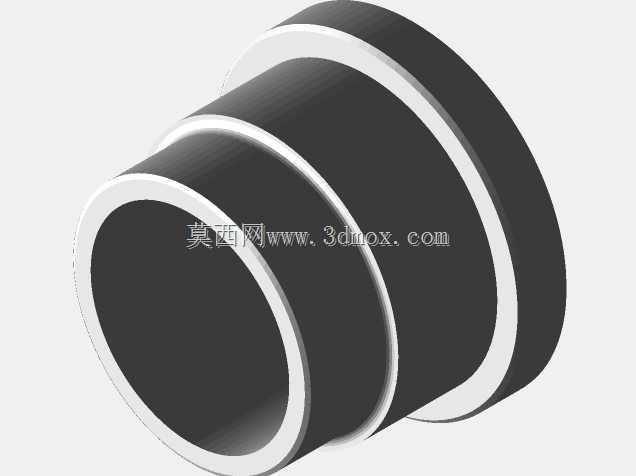

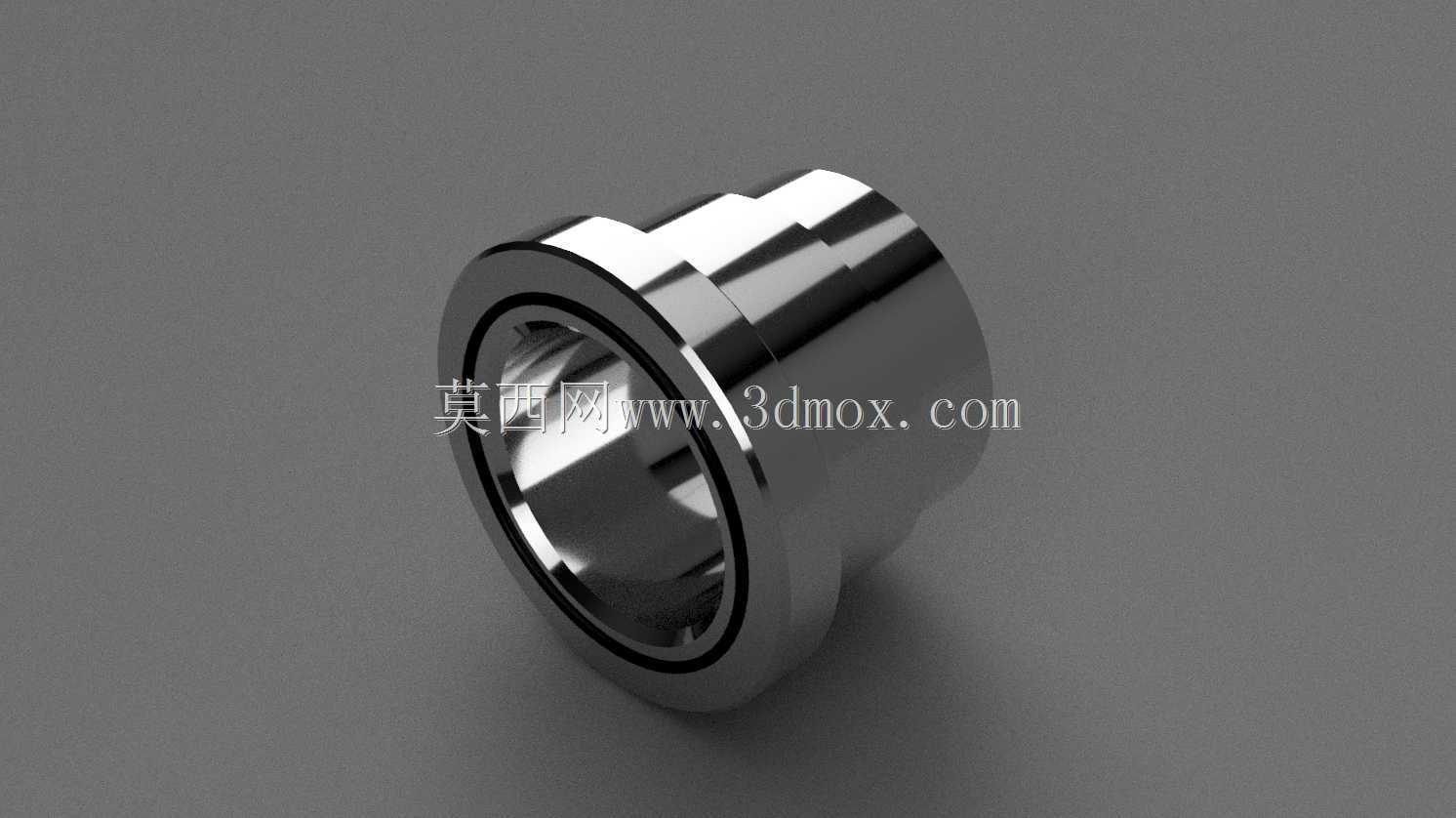

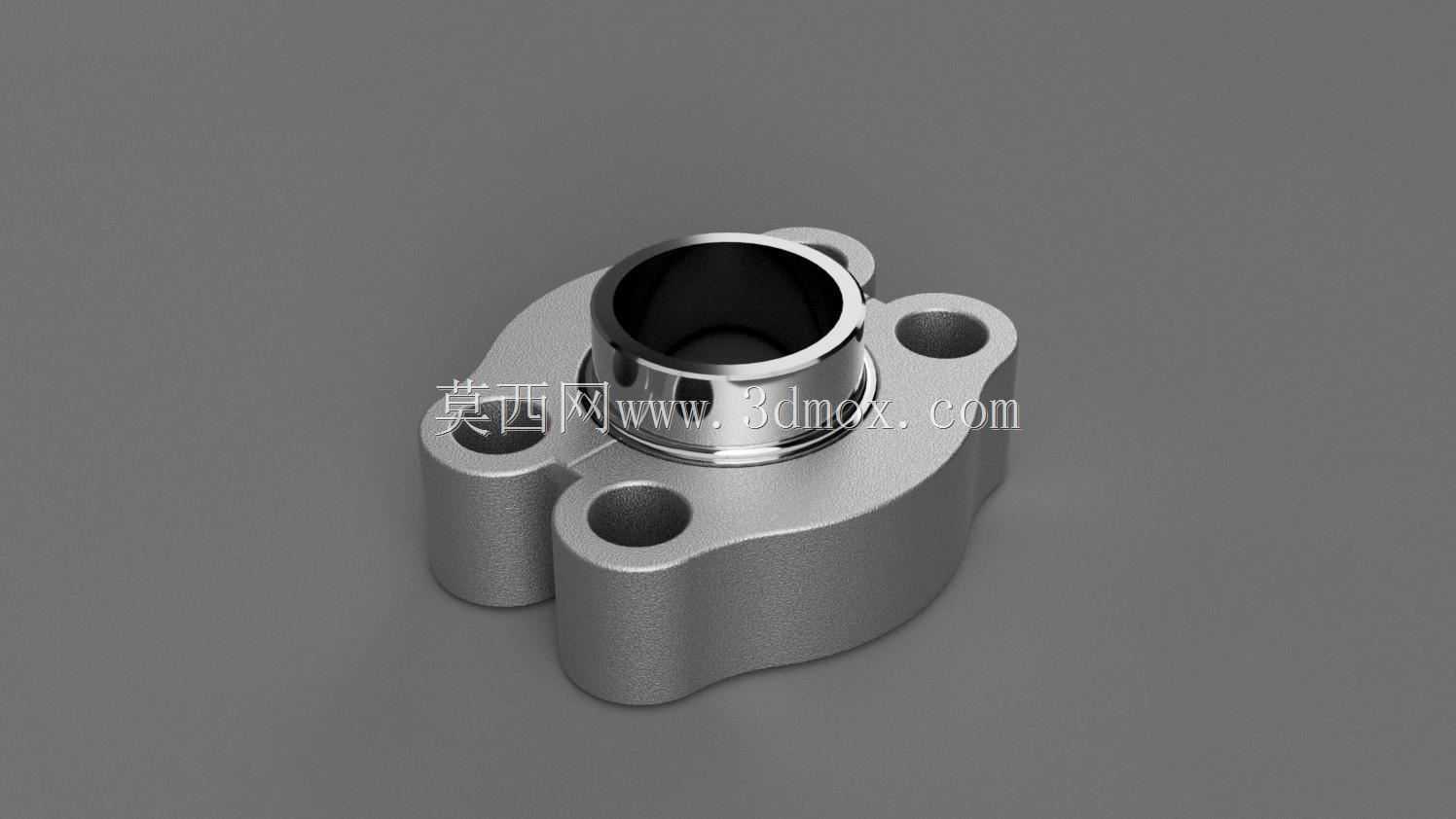

　　从结构设计逻辑来看，这款接头采用分体对开的夹装结构，两个对称的半法兰块通过螺栓锁紧后，会牢牢卡接在焊接端的轴肩位置，焊接端的内侧与高压软管的内芯配合，外侧通过焊接端的圆柱面与对接法兰的止口形成径向定位，四个安装孔的位置严格遵循SAE J518标准的孔位布局，能直接和同规格的SAE法兰阀块、泵口、法兰盘实现无偏差对接，不需要额外加工转接板。焊接端的端面设计有密封槽，可适配O型圈的端面密封形式，相比传统的锥面密封，端面密封在压力反复冲击的场景下密封失效概率更低，即使存在一定的安装角度偏差，也能依靠O型圈的压缩量补偿密封间隙。

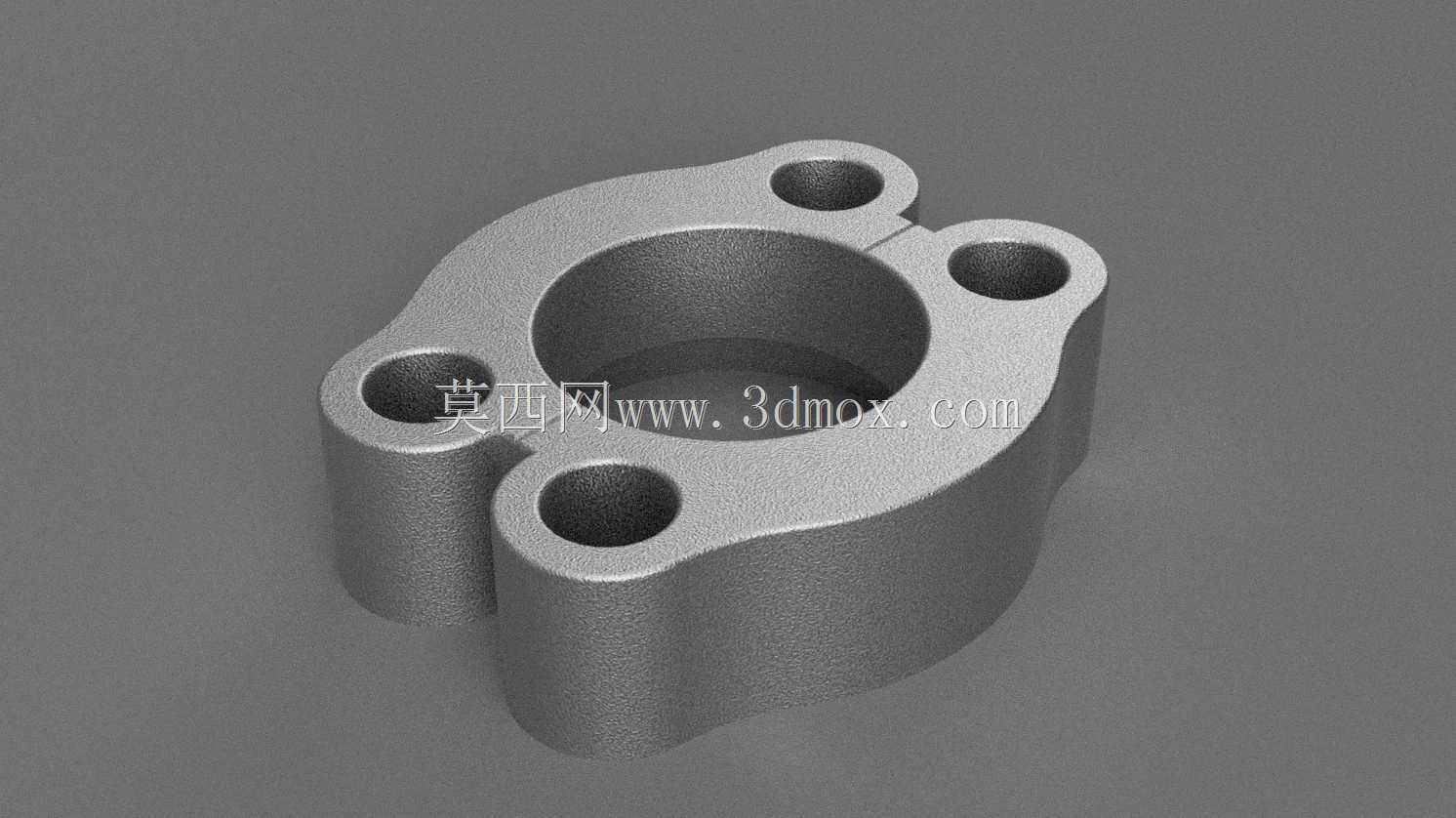

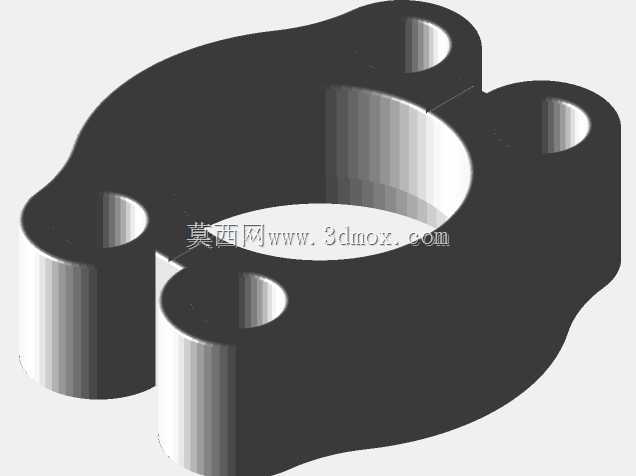

　　从外形尺寸与安装边界来看，这款接头的主体法兰部分为对称的菱形布局，四个安装孔分布在菱形的四个端点位置，相比圆形法兰，菱形布局的对开法兰在拧紧螺栓时需要的操作空间更小，在管路密集的阀组区域，相邻接头的安装间隙可以压缩到10mm以内，不会出现扳手空间不足的问题。焊接端的伸出长度经过优化，既保证了和软管扣压之后有足够的结合强度，又不会因为伸出过长导致管路弯折半径不足——在实际布管时，软管的最小弯折半径需要满足管径的8倍以上要求，接头焊接端的外径和软管扣压后的外径差值控制在2mm以内，避免在接头位置出现应力集中点，防止软管在脉冲压力下从接头根部开裂。

　　设计过程中需要重点考量几个工程细节：首先是两个半法兰块的贴合面间隙，加工时需要将贴合面的平面度控制在0.05mm以内，锁紧之后两个半块之间不能存在明显缝隙，否则在长期振动下螺栓容易出现松动；其次是焊接端的轴肩高度，轴肩的高度需要比对开法兰的卡槽深度小0.1-0.2mm，保证法兰锁紧之后，轴向的压紧力完全作用在密封端面上，而不是被轴肩顶住导致密封面压合不足；另外四个安装孔的位置度需要控制在Φ0.1mm以内，因为SAE法兰的螺栓和安装孔之间的间隙本身较小，如果孔位偏差过大，现场安装时会出现螺栓无法穿入的问题，尤其是在设备现场没有二次加工条件的情况下，孔位精度直接决定接头的适配性。

　　从材料选型的匹配性来看，这类接头通常采用中碳钢锻造后进行调质处理，表面做镀锌钝化处理，兼顾强度和防锈性能，焊接端的材料需要和常见的液压钢管材料焊接性能匹配，避免现场焊接时出现裂纹。在实际选型应用时，需要注意接头的通径和软管的通径完全匹配，不能出现通径缩口的问题，否则会在接头位置产生节流效应，导致系统发热、压力损失增大，同时根据系统的工作压力选择对应压力等级的螺栓，螺栓的拧紧力矩需要严格遵循标准要求，力矩过大会导致O型圈被压溃，力矩过小则会出现密封泄漏、法兰松动的问题。
