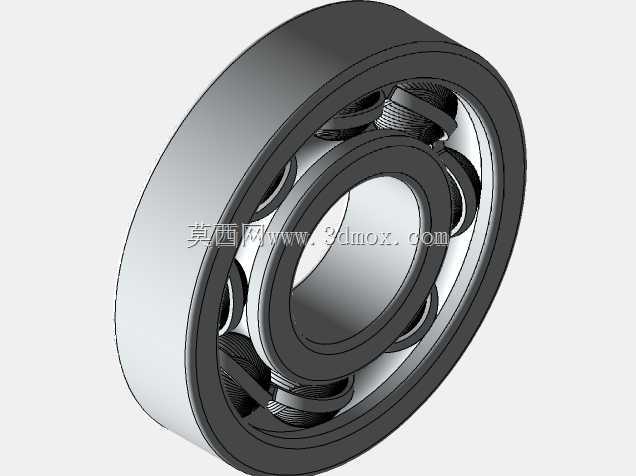

八滚珠深沟球滚动轴承结构设计

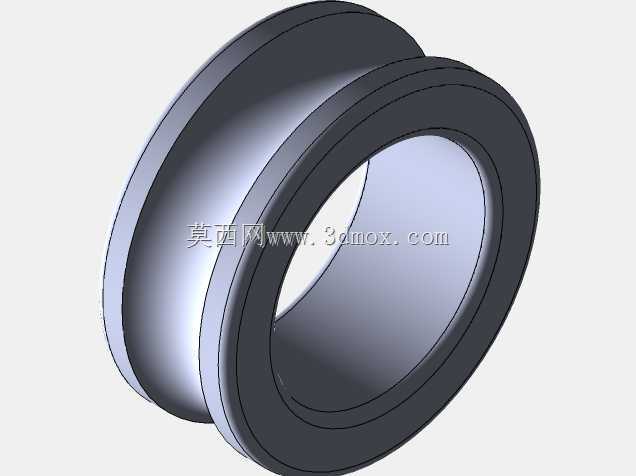

　　在常规旋转传动机构的设计选型环节，滚动轴承是绕不开的核心支撑部件，这次呈现的八滚珠深沟球轴承结构，主要适配中等载荷、中等转速的旋转支撑场景，常见于普通机床主轴辅支撑、中小型电机输出端、汽车辅助传动轮系、通用输送线辊筒支撑端这类工况，能在径向载荷为主、附带少量轴向载荷的使用条件下，保持稳定的旋转精度与较低的运行摩擦阻力。从结构设计逻辑来看，这款轴承采用内圈、外圈、滚动体、保持架的经典四件套结构，内圈与旋转轴采用过盈配合装配，设计时预留的轴颈配合公差带通常选取k6等级，保证运转过程中内圈与轴无相对滑移，避免配合面出现微动磨损；外圈与安装座孔采用过渡配合，公差带选取H7等级，既方便装配时的压装操作，也能在设备长期运行产生微量热变形时，

　　预留微小的轴向窜动空间，避免轴承内部出现额外的附加载荷。八颗钢制滚珠均匀排布在内外圈的滚道之间，相比同尺寸常规六滚珠配置，八颗滚珠的排布方式能将径向载荷更均匀地分散到每个滚动体上，单颗滚珠承受的接触应力降低约15%，在同等额定载荷下能有效延长轴承的疲劳寿命，同时保持架采用浪形冲压结构，兜孔间隙控制在滚珠直径的0.02-0.03倍区间，既可以将每颗滚珠等距分隔，避免滚动体之间直接接触产生额外摩擦与磨损，又不会过度约束滚珠的自转运动，保证运转过程中滚动体的运动顺畅。从外形尺寸与安装边界来看，这款轴承的径向截面尺寸遵循常规深沟球轴承的尺寸系列规范，内圈内径、外圈外径、轴承宽度的比例符合通用安装尺寸要求，

　　不需要对现有设备的轴承安装位做非标改造就能直接替换同规格常规轴承；安装时的轴向定位，内圈通常采用轴用弹性挡圈或者轴肩定位，轴肩的高度设计不超过内圈挡边高度的三分之二，方便后续轴承拆卸时的拉马操作，外圈采用孔用挡圈或者轴承端盖定位，端盖的压紧力控制在刚好消除外圈轴向间隙即可，避免过度压紧导致轴承游隙变小，出现运转卡滞、温升过高的问题。在实际使用场景中，这类八滚珠配置的轴承，相比满装滚珠的轴承，极限转速更高，因为保持架的存在避免了滚动体之间的相互摩擦拖滞，适合转速在每分钟几千转的常规工况，而相比少滚珠的同尺寸轴承，它的径向承载能力更强，能应对传动系统中偶尔出现的冲击载荷，比如机床进给机构快速换向时的瞬时冲击、输送线突然加载时的载荷波动。

　　设计建模过程中，滚道的曲率半径选取为滚珠直径的0.52倍，这个曲率参数是经过长期工程验证的最优值，既可以保证滚珠与滚道的接触面积足够大，降低接触应力，又不会因为曲率过于贴合导致滚珠运转时的摩擦阻力增大；滚道的表面粗糙度要求控制在Ra0.8以下，减少滚动接触过程中的微观磨损，同时轴承的径向游隙选取C0组标准游隙，适配常温下的常规工作环境，如果是用于高温工况的场景，可以在设计时调整为C3组游隙，补偿热膨胀带来的游隙减小量。另外，这款轴承的密封结构预留了加装防尘盖或者密封圈的槽位，在粉尘较多的车间环境使用时，可以加装铁质防尘盖阻挡大颗粒粉尘进入滚道，在有润滑脂泄漏风险或者存在液体飞溅的场景，可以加装丁腈橡胶接触式密封圈，既可以防止内部润滑脂泄漏，也能阻挡外部的切削液、水分进入轴承内部，延长润滑脂的使用寿命，减少维护频次。在装配工艺性上，所有结构边角都做了0.2mm的倒角处理，避免装配时尖锐边角划伤配合面，也能去除加工过程中产生的毛刺，防止毛刺脱落进入滚道造成轴承卡滞；保持架的铆接位置做了下沉处理，不会突出轴承的端面，保证轴承安装时两端面能与定位面完全贴合，不会出现安装倾斜的问题。
