TGM2635-CP贴片式电子元器件结构设计

　　在高频通信电路、射频信号处理模块的硬件开发环节，这类表面贴装式的射频功能器件是链路搭建中不可缺少的核心配套部件，日常选型与结构适配过程中，精准的三维结构数据能大幅缩短PCB布局、结构干涉排查的周期，避免打样阶段出现安装位不匹配、引脚对位偏差这类低级失误。从实际应用场景来看，这类器件广泛部署在民用通信终端、工业射频采集设备、小型化信号发射模组内，承担信号链路里的特定射频处理功能，因为采用表面贴装工艺，能适配SMT自动化产线的批量焊接流程，不需要额外预留插件安装的过孔空间，对高密度布板的紧凑型设备十分友好。

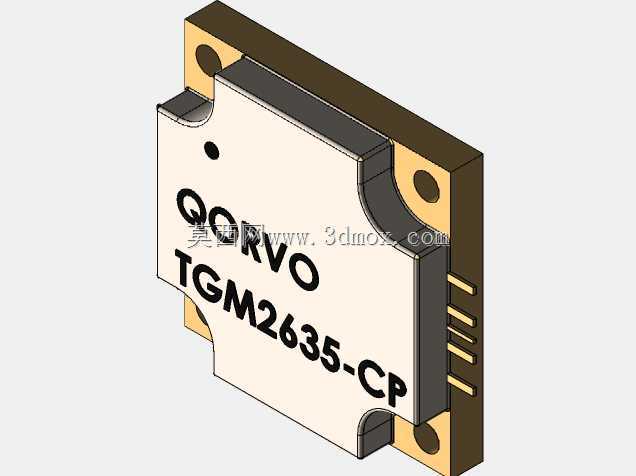

　　从结构设计的角度拆解，该器件采用分层叠装的结构形式，主体功能陶瓷基片作为核心载体，表面印刷清晰的器件标识，方便生产环节的目视核对与来料检验，外围采用金属化包边结构，既可以提升器件本身的结构强度，抵御焊接过程中的热应力形变，也能起到一定的电磁屏蔽作用，减少相邻器件之间的信号串扰。底部引出的侧向焊脚采用等间距排布设计，焊脚的伸出长度、厚度都严格匹配行业通用的SMT焊接工艺要求，焊盘设计时不需要额外定制特殊封装尺寸，直接按照器件实际轮廓绘制的封装就能满足回流焊的吃锡要求，避免虚焊、立碑等焊接缺陷。

　　安装边界方面，器件的四个边角预留了标准的安装定位缺口，其中两个对角位置设计了半圆形的定位槽，在PCB布局时可以对应设置丝印定位标记，方便贴片机的视觉识别对位，同时也能在手工返修时快速确认器件的安装方向，避免反向贴装导致的电路功能失效。器件的整体厚度控制在薄型化区间，不会在设备内部占用过多的垂直空间，适配目前消费电子、工业模块轻薄化的设计趋势，即使是堆叠式安装的高密度电路板，也不会和上层屏蔽罩、结构件产生空间干涉。

　　建模过程中需要重点关注几个容易被忽略的细节：首先是金属包边与陶瓷基体的配合公差，实际生产中两者的配合间隙控制在微米级，建模时如果间隙设置过大，会导致后续装配仿真时出现结构错位，无法真实反映器件的实际安装状态；其次是焊脚的倒角处理，实际器件的焊脚端部都做了微小的圆弧过渡，避免焊接时焊锡的应力集中，建模时如果直接做直角处理，后续做热仿真分析时会出现应力计算结果偏差，无法准确评估焊接后的结构可靠性；最后是表面标识的位置与深度，虽然标识不影响结构安装，但在做整机的数字化孪生模型时，清晰的标识能方便后期运维环节的器件识别与替换，不需要额外拆解设备就能核对器件型号。

　　在设备选型适配时，除了关注器件本身的电气参数，结构维度的匹配也十分关键：比如焊脚的共面度，直接决定了SMT焊接的良率，三维模型里可以直接测量所有焊脚的底面平面度误差，提前判断该封装是否适配现有产线的焊接能力；再比如器件的边角圆角尺寸，在做PCB拼板设计时，能准确计算器件之间的最小安全间距，避免拼板过密导致的焊接时器件相邻短路。这类射频器件对安装位置的周边空间也有一定要求，建模时预留的周边净空区域，能给结构设计人员明确的避让范围，避免在器件正上方布置金属结构件，影响射频信号的正常传输。

　　从长期使用的可靠性角度出发，该结构设计充分考虑了温变环境下的形变适配，陶瓷基体与金属包边、焊脚的热膨胀系数差异通过结构上的缓冲设计做了抵消，在-40℃到125℃的工业级工作温度区间内，不会因为材料热胀冷缩导致焊脚脱落、基体开裂等失效问题。对应的三维模型完整还原了这些细微的结构缓冲设计，在做整机的可靠性仿真时，可以直接导入模型进行热应力、振动应力的仿真计算，不需要再对模型做二次简化处理，大幅提升仿真结果的准确度，减少实物验证的迭代次数。
