直齿二级减速传动结构设计方案

项目分类:减速机 发布时间:2023-11-23 ID:716326
  • 直齿二级减速传动结构设计方案
  • 直齿二级减速传动结构设计方案
  • 直齿二级减速传动结构设计方案
  • 直齿二级减速传动结构设计方案
  • 直齿二级减速传动结构设计方案
  • 直齿二级减速传动结构设计方案
  • 直齿二级减速传动结构设计方案
  • 直齿二级减速传动结构设计方案

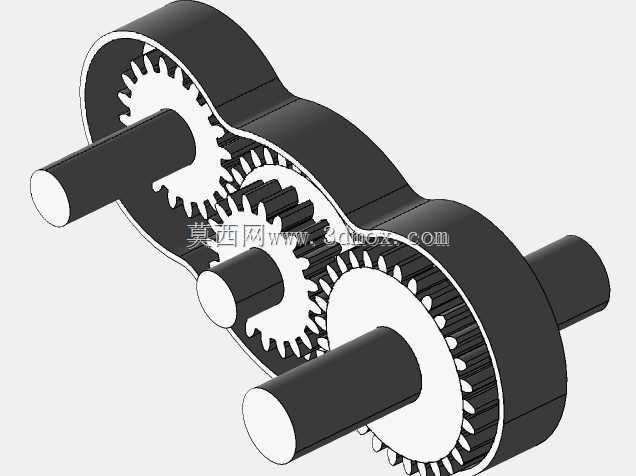

  这套直齿二级减速结构,核心作用是匹配高转速低扭矩动力源与低转速大扭矩负载端的参数差,在民用车辆、小型输送设备、轻工生产线驱动单元中都有广泛适配空间。日常工况里,小排量动力单元输出转速普遍偏高,直接连接执行端会出现扭矩不足、负载打滑甚至动力端闷停的问题,这套二级减速结构通过两对直齿轮的啮合传动,分两级完成转速折减与扭矩放大,能让动力输出特性完全匹配负载启动、运行的扭矩需求。

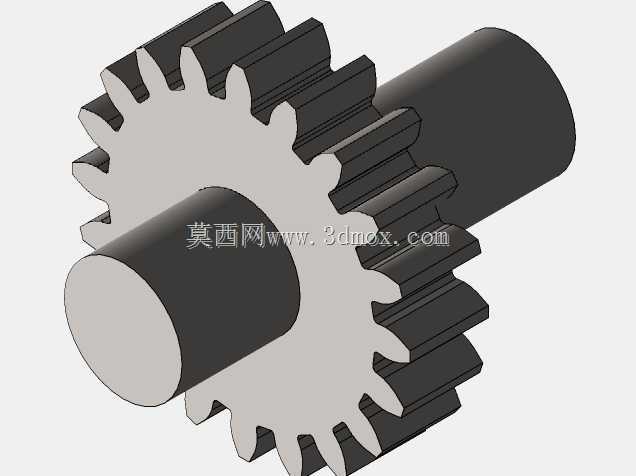

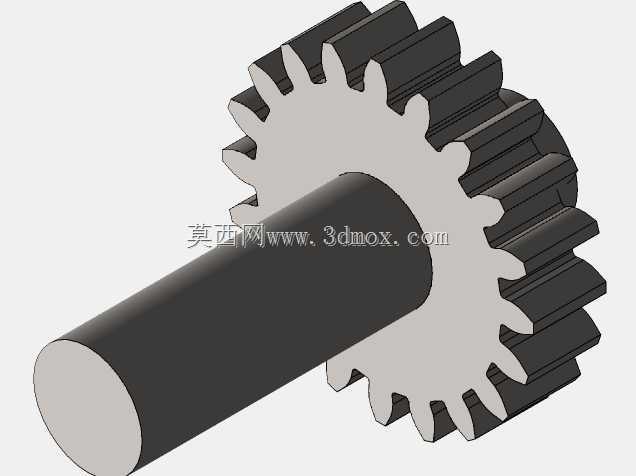

  设计层面采用平行轴直齿啮合方案,输入轴、中间轴、输出轴的中心距经过严格的模数匹配计算,各级齿轮的齿数比经过传动效率校核,保证总传动比落在常用小功率驱动场景的适配区间内。直齿圆柱齿轮的选型优先考虑加工便利性与装配容错率,相比斜齿结构,直齿啮合没有轴向分力,对支撑轴承的轴向承载要求更低,能简化箱体内部的轴承选型与轴系固定结构,降低整体加工与装配成本,适合小批量设备配套或教学演示场景使用。

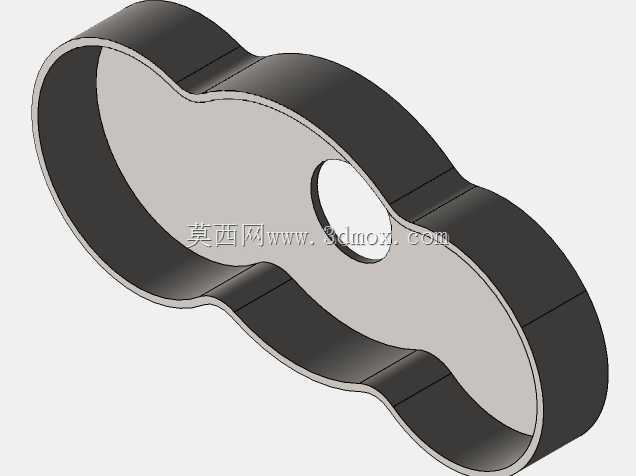

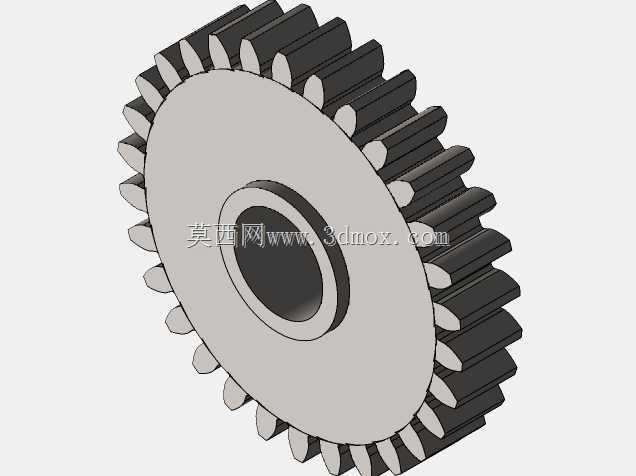

  从安装边界来看,整体壳体采用分体式轮廓设计,输入轴与输出轴分别从壳体两端伸出,轴伸端的直径、伸出长度都预留了标准联轴器的安装空间,壳体上的安装孔位按照通用传动组件的安装间距排布,不需要额外做转接法兰就能直接固定在配套设备的安装基座上。内部齿轮的齿宽、模数经过齿面接触强度与齿根弯曲强度校核,能承受额定工况下的交变载荷,避免长期运行出现断齿、齿面过度磨损的问题。

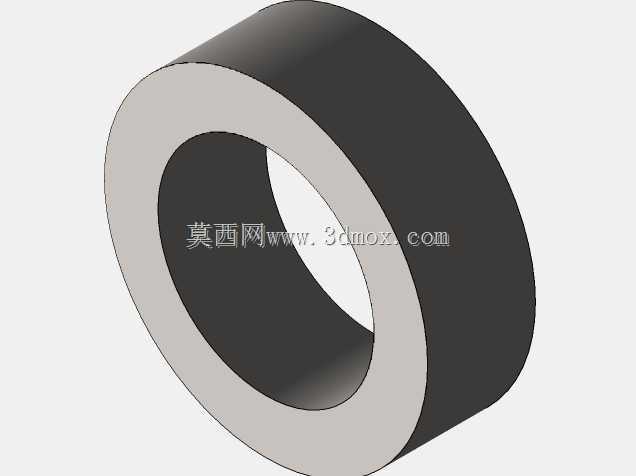

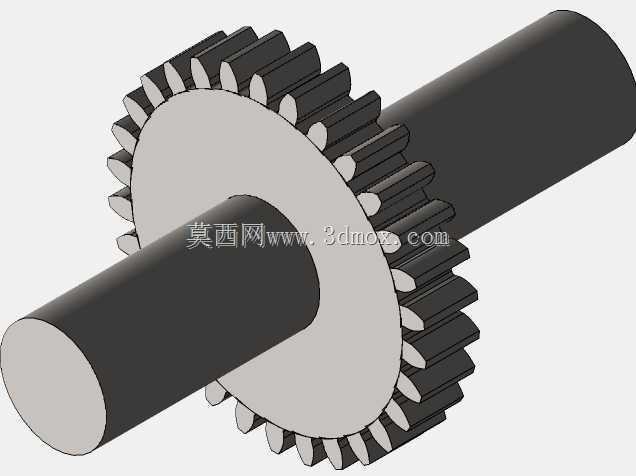

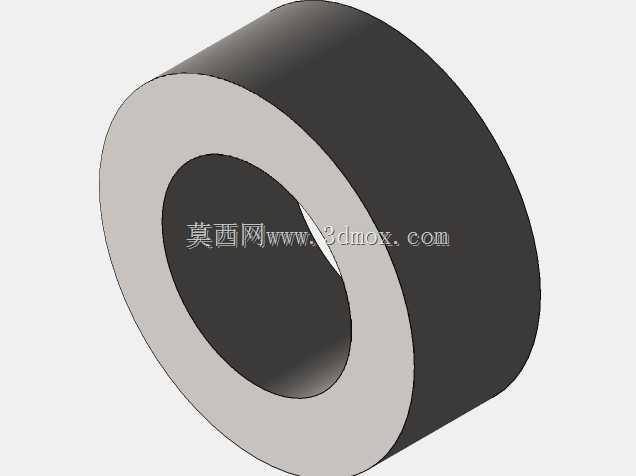

  轴系设计上,每根轴的支撑点都对应布置了轴承安装位,轴肩高度严格匹配轴承内圈定位尺寸,齿轮与轴的连接采用平键周向固定,搭配轴用挡圈完成轴向限位,装配时不需要额外定制特殊紧固件,通用标准件就能完成整机组装。箱体内腔预留了足够的润滑脂存储空间,齿轮啮合区域能持续得到润滑,降低运行过程中的啮合噪音与磨损速率,日常维护只需要定期补充润滑脂即可,不需要复杂的油路循环系统,适配运维条件有限的民用及小型工业场景。

  实际选型适配时,可根据目标负载的额定转速、所需扭矩调整各级齿轮的齿数比,在不改变壳体外部安装尺寸的前提下,就能覆盖一定区间内的传动比需求,减少配套设备的结构改造成本。这套结构的传动路径清晰,没有多余的传动环节,空载传动损耗控制在较低水平,长期运行的稳定性表现优异,既可以作为独立减速单元配套小型动力设备,也可以作为传动系统子模块集成到更复杂的整机设备中。
