微型N20直流电机配套安装支架与行走轮组件

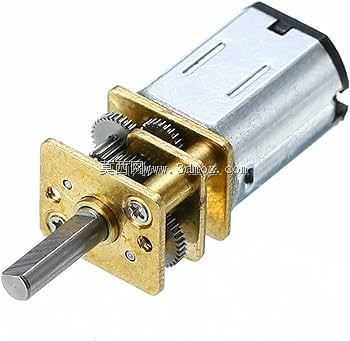

　　在桌面级小型自动化装置、智能小车原型、微型教具传动结构、小型消费电子驱动模组这类对安装空间有严格限制的场景里，动力端的安装定位与动力输出轮的匹配度，往往直接决定整套机构的运行稳定性。这套适配N20规格微型直流电机的安装支架与车轮组件，就是针对这类小空间传动需求做的结构整合设计，省去了设计人员自行匹配支架安装孔位、校核轮轴配合公差的重复工作。

　　从实际使用场景来看，这类组件常被用在桌面巡检小型机器人、学生竞赛类智能车、微型传送带驱动端、小型电动开合机构的动力输出位置，这类场景的共同特点是安装空间局促，负载普遍在500g以内，对动力部件的轴向窜动、安装同轴度有基础要求，同时不需要大扭矩重载传动的冗余结构。

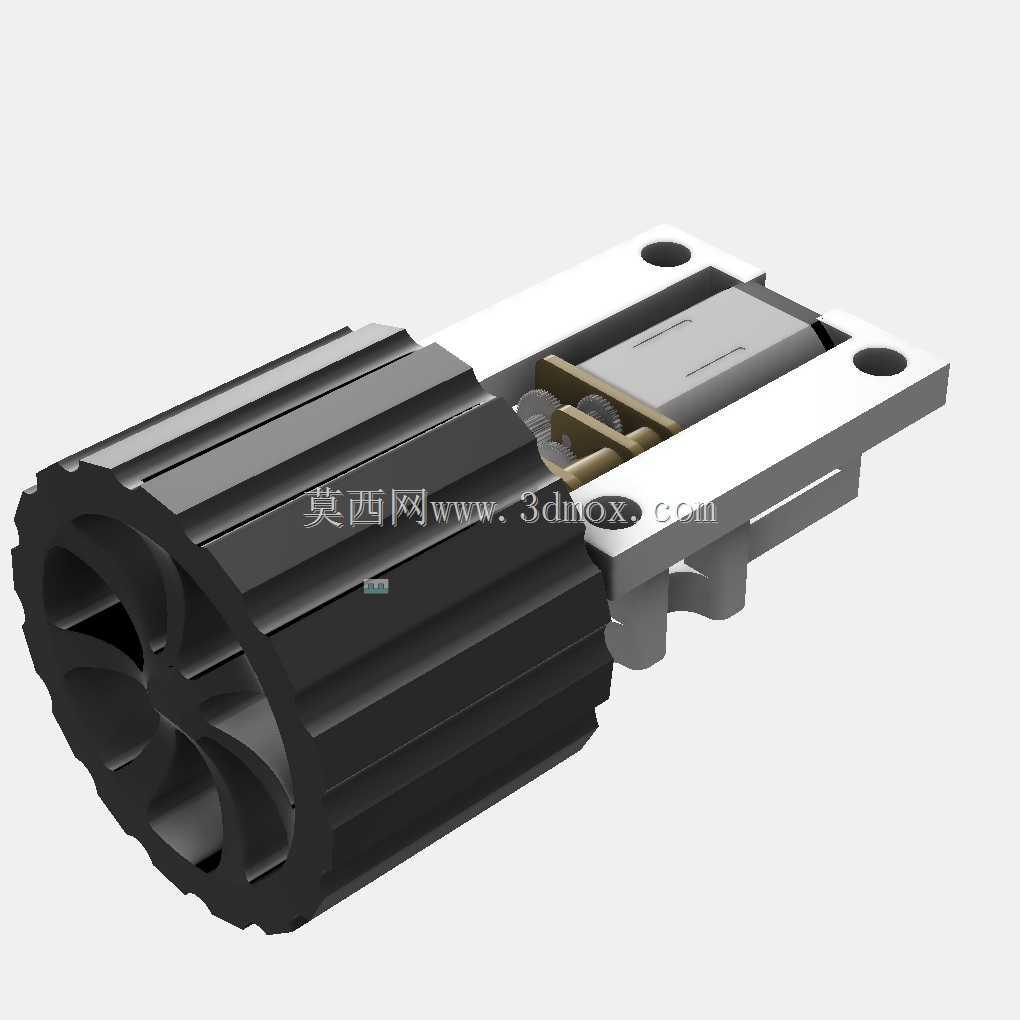

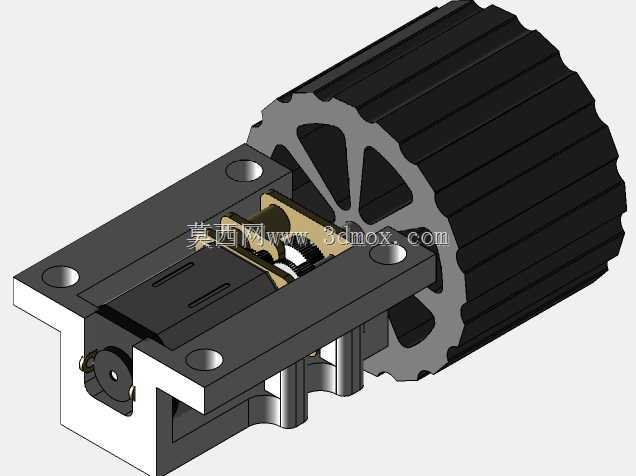

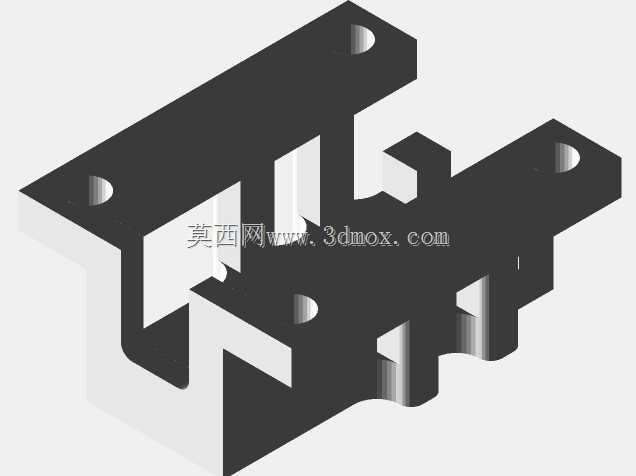

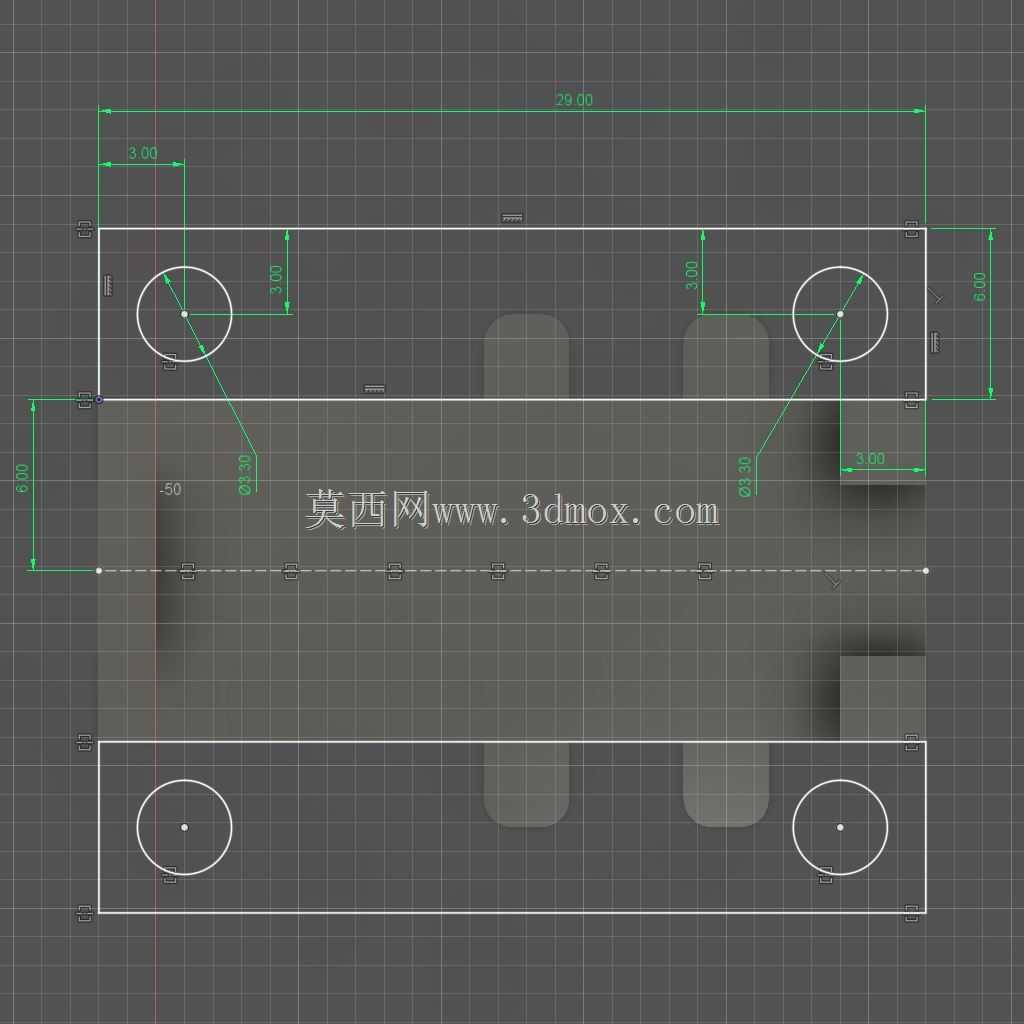

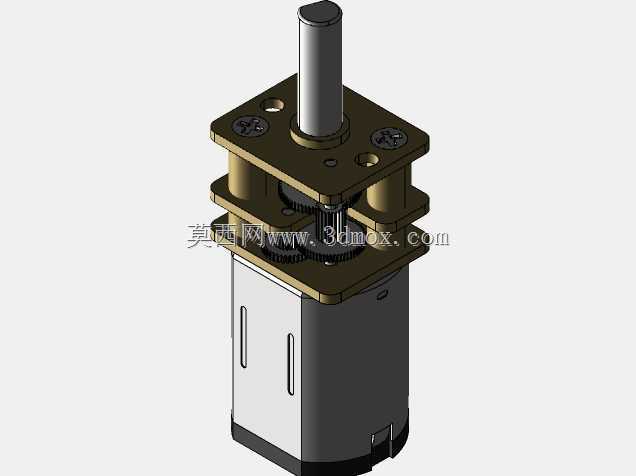

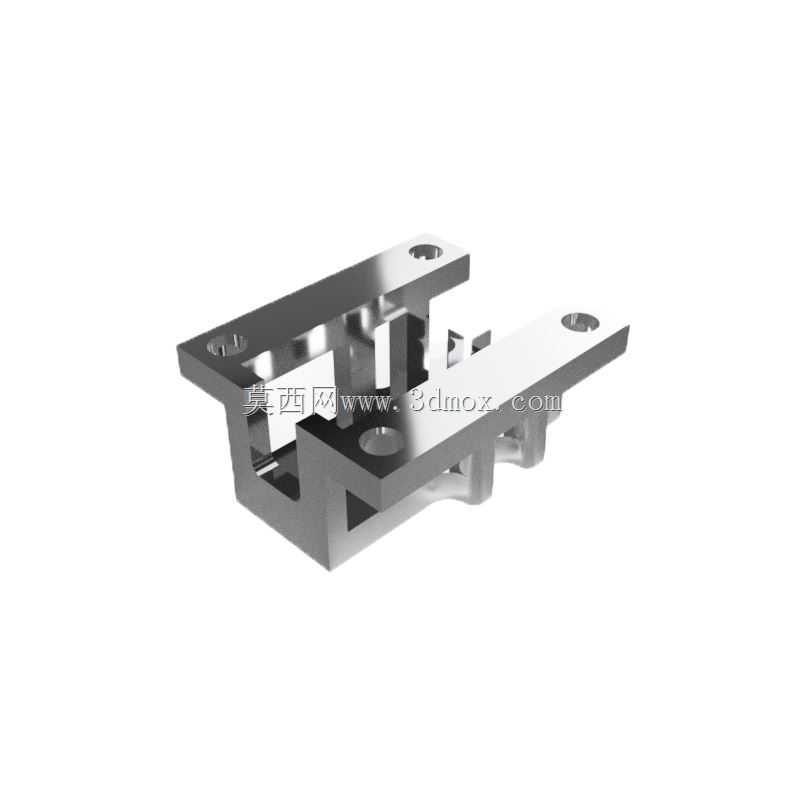

　　支架部分采用平板式安装基座加侧方定位挡边的结构形式，基座上预留的两个沉头安装孔可以直接通过M2或M2.5规格的紧固件固定在亚克力、玻纤板或者3D打印的设备基板上，安装孔的跨距经过匹配常规N20电机的安装孔位设计，电机装入后，输出轴的中心高与车轮的安装中心高完全重合，不会出现轮轴偏斜导致的行走抖动、轮体蹭到安装基板的问题。侧方的定位挡边刚好贴合N20电机的机身侧面，能限制电机在正反转切换时产生的周向转动，不需要额外打胶或者增加压片固定，装配时只需要将电机顺着挡边滑入到位，拧紧紧固件即可完成动力端的固定，装配效率比无定位结构的自制支架提升不少。

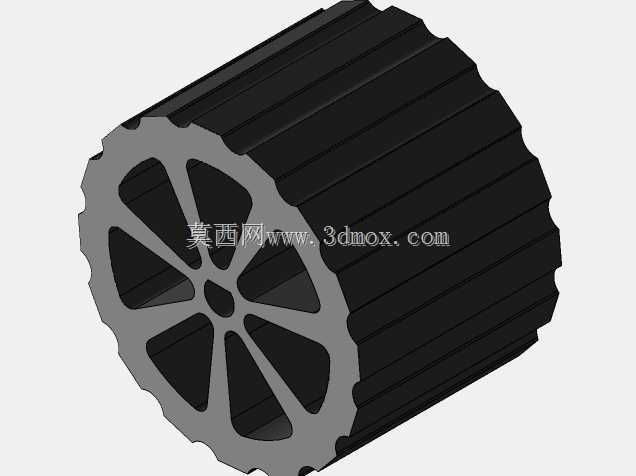

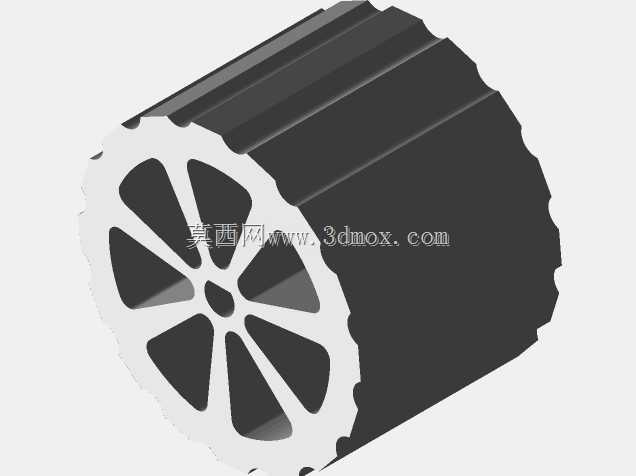

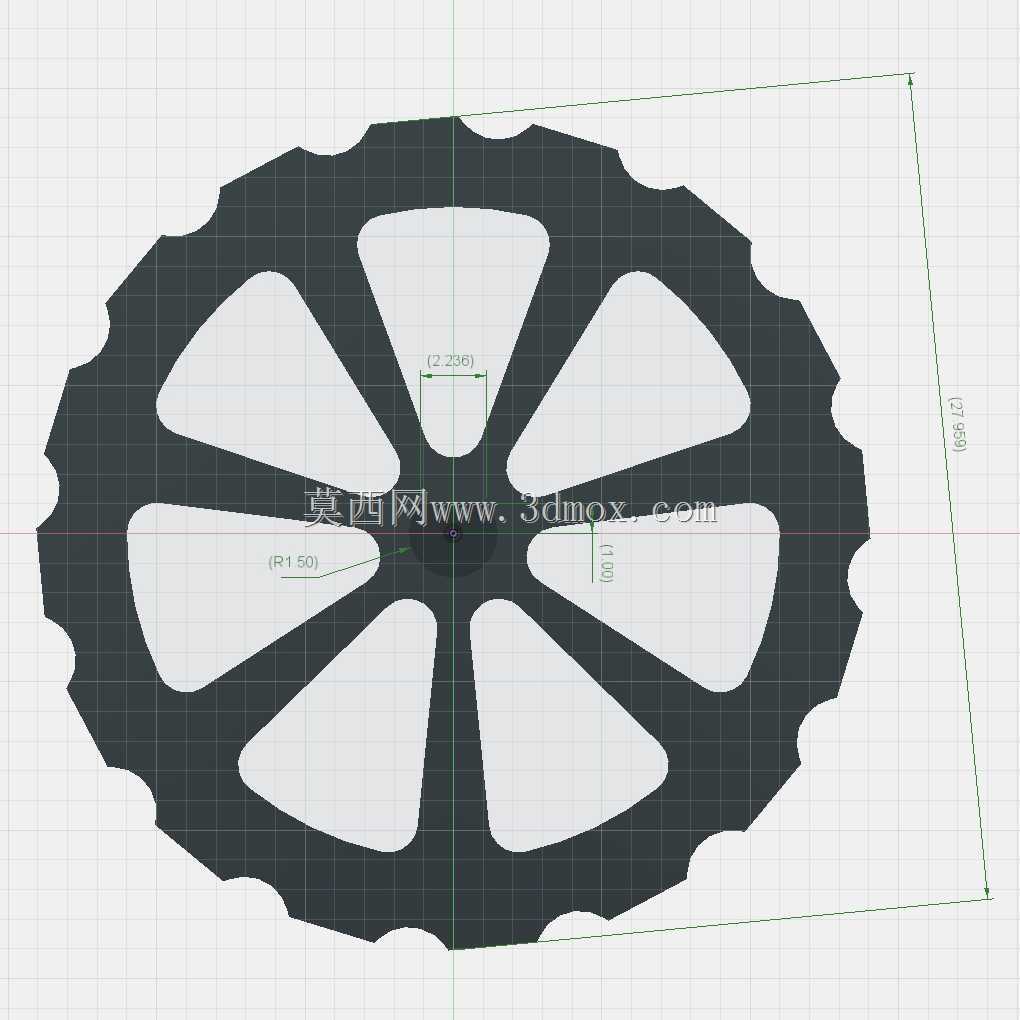

　　车轮部分采用直纹滚花的外圆设计，轮体内部做了多腔式的减重结构，在保证轮体径向强度的前提下，尽可能降低自身转动惯量，减少电机启动瞬间的负载冲击。轮芯的安装孔直接匹配N20电机的D型输出轴，孔内做了对应的止转平面，不需要额外加装联轴器或者顶丝，将车轮直接压入电机输出轴到定位台阶位置，就能保证轮体和电机轴同步转动，不会出现丢转的问题。轮体的宽度经过优化，既保证了和接触面的足够摩擦力，不会因为接触面过窄出现侧翻，也不会因为过宽增加不必要的摩擦阻力。

　　设计过程中重点校核了几个关键的安装边界：首先是支架装入电机后，整体的突出高度控制在常见的小型设备层间间距范围内，不会和上层布置的控制板、电池模组产生结构干涉；其次是车轮安装到位后，轮体侧面和支架立板之间预留了足够的间隙，即使轮体存在小幅的注塑成型公差，也不会出现蹭边的问题；另外支架上的电机容纳槽尺寸做了小幅的公差余量，适配不同厂商生产的N20电机的机身尺寸公差，不会出现部分厂商电机装不进去的适配问题。

　　从功能特性上看，这套组件不需要额外做二次加工，拿到手就可以直接完成动力端的装配，对于快速验证原型的项目来说，可以大幅缩短结构搭建的周期。支架的平板式安装面也支持根据实际设备的安装需求，自行拓展额外的安装孔位，比如加装编码器固定座、减速箱附加支架等结构，不需要重新制作整个支架。车轮的滚花外面对应常见的桌面、PVC赛道、普通地坪等接触面都有足够的附着力，不需要额外粘贴橡胶胎皮就能满足常规行走需求，当然如果是在光滑玻璃或者金属表面使用，也可以在轮体外圆套配套的硅胶胎圈进一步提升摩擦力。

　　在结构细节上，支架的所有棱边都做了倒角处理，不会在装配过程中划伤导线或者操作人员的手，电机出线位置预留了足够的走线空间，电机的供电导线可以顺着支架侧面的缺口引出，不会被轮体或者支架压住导致线皮破损。车轮的轮芯位置做了加强筋结构，即使频繁拆装车轮，也不会出现轮芯开裂的问题，能满足原型迭代过程中多次拆装调整的使用需求。

　　对于做小型移动装置或者微型传动机构的结构设计人员来说，这类标准化的动力安装组件，可以把原本需要花在孔位匹配、公差校核、轮轴配合上的时间节省下来，把精力放在整体机构的功能逻辑验证上，不需要在基础动力部件的适配性上反复试错。实际装配的时候只需要注意，压入车轮的时候要保持轮体和电机轴的同轴度，不要斜着硬压导致电机输出轴变形，固定支架的时候紧固件不要拧得过紧，避免支架产生形变夹伤电机机身。
