CA6140机床铰接式支撑座结构

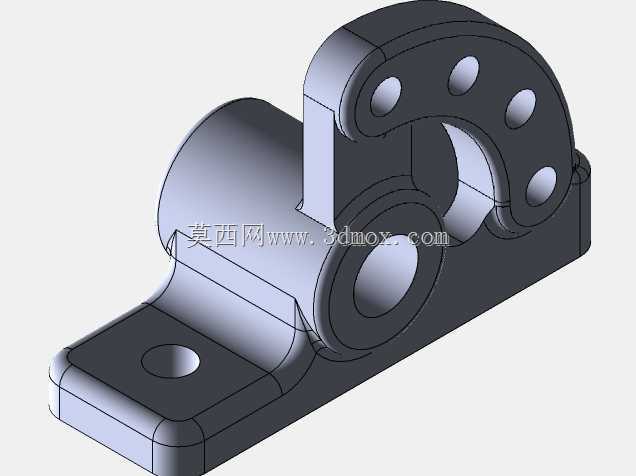

　　该零件属于CA6140系列卧式车床的配套铰接支撑类部件，主要应用在机床进给机构与床身附件的连接位置，承担轴类零件的径向支撑、相邻功能部件的铰接定位作用，在机床运行过程中需要承受进给运动带来的交变载荷，同时保证铰接部位的转动自由度与支撑刚性平衡。从结构设计来看，零件整体采用一体化铸造成型后机加工的工艺思路，底部为带安装沉孔的矩形安装底座，底座边角做了R角过渡处理，既可以避免铸造应力集中，也能减少安装时与床身安装面的磕碰干涉，底座上的单沉孔设计用于穿装内六角螺栓，实现零件与机床床身基准面的刚性固定，沉孔深度可以保证螺栓头部完全埋入底座平面，不会突出安装面影响其他部件的排布。底座向上延伸出半开放的圆筒形轴套结构，

　　轴套内孔为主要的支撑工作面，用于穿装配套的铰接销轴或者小直径传动轴，内孔的同轴度、圆柱度公差直接决定了铰接转动的顺畅度，设计时轴套壁厚做了等厚优化，在保证支撑强度的前提下尽可能降低零件整体重量，减少机床运动部件的惯量。轴套侧上方延伸出带多组通孔的扇形铰接耳板，耳板上的五个通孔呈圆周排布，其中中心大孔与轴套内孔保持同轴，其余四个小孔沿圆周均匀分布，用于穿装定位销或者连接螺栓，实现与相邻摆动部件的固定连接，耳板与轴套、底座之间设置了三角形加强筋结构，筋板厚度均匀，能够有效抵消耳板承受的倾覆力矩，避免铰接部位受力后出现变形开裂。从安装边界来看，零件整体的外轮廓尺寸适配CA6140车床床身侧面的预留安装空间，

　　底座的安装孔位与床身预制的螺纹孔完全对应，不需要额外进行打孔改装即可完成装配，轴套的内孔直径匹配车床常用的铰接销轴尺寸，耳板上的孔位间距也与配套摆动部件的连接孔位保持一致，装配时只需要依次完成底座固定、销轴穿装、耳板连接三个步骤即可完成安装，不需要额外的配作加工。在实际使用场景中，该零件主要用在车床的操作杆联动机构、冷却管路摆动支架、防护罩铰接部位等位置，不同使用场景下可以根据受力大小调整轴套与耳板的壁厚参数，基础结构不需要做大幅改动即可适配不同的载荷需求。建模过程中优先保证各安装面的平面度、各孔位的位置度公差，所有过渡圆角都按照铸造工艺要求设置为统一R值，避免出现尖角导致铸造时出现充型不足、冷隔等缺陷，

　　同时机加工面预留了合理的加工余量，能够满足普通铣床、钻床的加工要求，不需要使用特殊的加工设备即可完成成品制造。零件的结构设计充分考虑了机床日常维护的便利性，轴套内孔可以加装铜套或者直线轴承来提升耐磨性能，磨损后只需要更换内衬套即可，不需要整体更换零件，耳板上的连接孔采用通孔设计，拆装螺栓时不需要额外避让结构，日常检修时可以快速完成部件的拆卸与复位。
